Szczegóły Produktu:
|
| Produkt: | 0.96 cali OLED Display 7 pinów | Struktura: | COG + PCB |
|---|---|---|---|
| Rozstrzygnięcie: | 128x64 piksele | Interfejsy: | SPI (nieobowiązkowe) |
| Oglądanie Algle: | Wszystkie kąty widzenia | Kod PIN: | 7 szpilów (opcjonalnie 4 szpilów) |
| Kolor: | Opcjonalnie kolor biały i niebieski | Rozmiar modułu: | 27,5 (szer.) × 27,8 (wys.) × 2,7 (gł.) mm |
| Szkło: | PMOLED (pasywna matryca OLED) | Kontroler: | SSD1306 lub równoważny |
| Zasilanie: | 3V / 5V | Operator tymczasowy.: | -40℃ do +85℃ |
| Współczynnik kontrastu: | 2000:1 (kontrast ciemnego pomieszczenia) | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Wyświetlacz OLED I2C 0,96 cala,wyświetlacz OLED SPI 0 |
||
7 pinów 0,96 cali OLED Moduł wyświetlacza SPI I2C 3V Biały PMOLED Z SSD1306 sterownikiem IC
12864 OLED, 0,96" SPI 7 Pin, SSD1306 OLED Display (COG+PCB) Opis
Model SFOM096YZ7-12864WB-01 jest rozszerzeniem SF-OS096YZ7-12864WB-01 z płytą PCB na moduł; mierzy 0,96 cala diagonalnie i składa się z 128x64 pikseli.Ta płyta PCB z czterema otworami montażowymi jest łatwym sposobem dla klientów, aby zabezpieczyć moduły do swoich aplikacji. Moduł SFOM096YZ7-12864WB-01 posiada wbudowany układ SSD1306 IC; obsługuje 4-przewodowy interfejs SPI; opcjonalny interfejs I2C, cykl pracy napędu 1/64, napięcie zasilania logicznego wynosi 3.3V~5V, poziom I/O wynosi od 5V do 3V,z obwodem konwersyjnym, wyświetlacz 50% prądu deski kontrolnej wynosi 80mA @ 3.3VDD (typowy).
Moduł OLED jest odpowiedni do zastosowań w inteligentnych domach, sprzęcie medycznym, inteligentnym sterowaniu, przyrządach, itp. i może działać w temperaturze od -40°C do +85°C;
Cechy
1Ten 0,96-calowy mini OLED ma rozdzielczość 128X64 i zestaw chipów SSD1306.
2Ten 0,96 cali moduł wyświetlacza OLED ma bardzo niskie zużycie energii: oświetlenie pełnego ekranu 0,08w.
3Ten mikro OLED wyświetlacz 0,96 cala ma cztery otwory montażowe dla łatwej instalacji,
4Ten 0,96 cala 12864 OLED jest przeznaczony dla typu SPI, IIC opcjonalnie.
5Ten 0,96 cala produkt OLED 7pin obsługuje różne układy sterowania: w pełni kompatybilne z serii Arduino 51, serii msp430, stm32/2 CSR IC, itp.
6Napięcie zasilania tego produktu SPI 0,96 cala OLED jest DC 3V-5V.
7Ten 0,96 cala OLED moduł wyświetlacza jest osadzony sterownik IC. może komunikować się z 2C / IIC Interfejs tylko 2 potrzebne porty I / O
8Ten produkt OLED o rozmiarze 0,96 cala 128x64 jest kompatybilny z MMDVM, Pi-Star i jest kompatybilny z Raspberry pi.
9. Ten 12864 SPI OLED 0,96 cala produkt jest samoświetlny projekt, nie potrzebuje podświetlenia, wyświetlacz może samoświetlny; ma wysoki kontrast, jasne i wyraźne kropki, nawet małe czcionki całkiem czytelne.
10. ekran OLED o długości 0,96 cala nie posiada wbudowanych czcionek wewnątrz kontrolera OLED, użytkownik może tworzyć czcionki za pośrednictwem oprogramowania do generowania czcionek.
Specyfikacja produktu
| Produkt: | 0.96 cali OLED Display 7 pinów |
| Rozstrzygnięcie: | 128x64 pikseli |
| Struktura: | COG + PCB |
| Interfejsy: | SPI (I2C opcjonalnie) |
| Numer szpilki: | 7 szpilów |
| Wielkość modułu: | 27.5 ((W) × 27.8 ((H) × 2.7 ((T) mm |
| Kontroler: | SSD1306 lub równoważny |
| Oglądanie Algle: | Wszystkie kąty widzenia |
| Kolor: | Białe i niebieskie opcjonalne |
| Szkło: | PMOLED (pasywna matryca OLED) |
| Zasilanie: | 3V / 5V |
| Wskaźnik kontrastu: | 2000: 1 (Kontrastu pomieszczenia ciemnego) |
| Czas pracy: | -40°C do +85°C |
| Zgodność: | Zgodność z przepisami REACH i RoHS |
12864 OLED, 0,96" SPI 7 Pin, SSD1306 OLED Display (COG+PCB)Rysunek

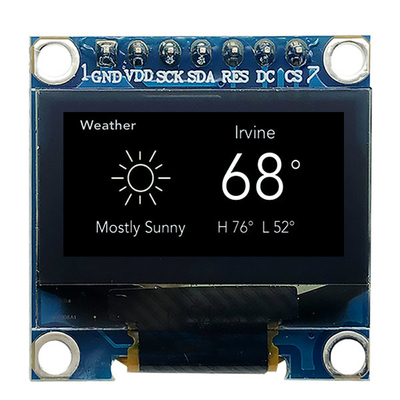

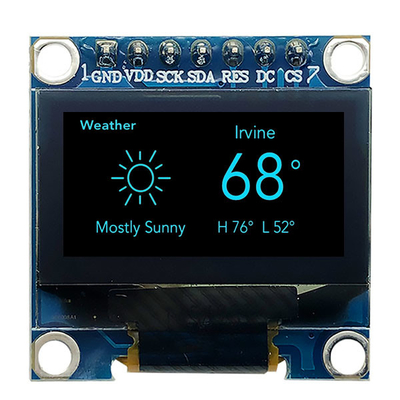

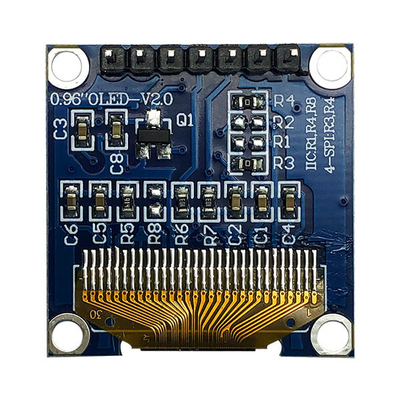

12864 OLED, 0,96" SPI 7 Pin, SSD1306 OLED Display (COG+PCB) Obraz produktu
