Szczegóły Produktu:
|
| Produkt: | Panel E-atramentu 2,66" | Rezolucja: | Rozdzielczość 152x296 punktów |
|---|---|---|---|
| Tryb wyświetlania: | Wyświetlacz elektroforetyczny z aktywną matrycą (AM EPD) | Kolor: | Czarny/Biały/Czerwony |
| Optyka: | wszystkie kąty widzenia | Wym. obrys.: | 71,82 (wysokość) x 36,3 (pionowa) x 1,0 (głębokość) mm |
| Aktywny obszar: | 60,088(wys) x 30,704(pion) mm | Kod PIN: | 24 piny |
| Interfejs: | Interfejs SPI | Zgodność: | Zgodność z REACH i RoHS |
| Podkreślić: | Panel z atramentem RoHS E,panel z atramentem 2,66 cala E |
||
3 kolory ekran EPD 2.66 cala,Opis wyświetlacza E-ink ESL 2,66"
SAEF Technology SFEPD213BWR-7018A01 to 3-kolorowy 2,66-calowy panel a-Si z aktywną matrycą TFT i elektronicznym wyświetlaczem papieru (EPD).Panel ma tak wysoką rozdzielczość (125dpi), że bez problemu wyświetla drobne wzory.Ze względu na swój bistabilny charakter panel EPD wymaga bardzo mało energii do aktualizacji i nie potrzebuje zasilania do utrzymania obrazu.
Cechy
1. a-Si TFT aktywna matryca Elektroniczny wyświetlacz papieru (EPD)
2. Obsługa trzech kolorów: biały, czarny, czerwony
3. Rozdzielczość: 296 x 152
4. Bardzo niskie zużycie energii
5. Super szeroki kąt widzenia - blisko 180 °
6. Bardzo cienki i lekki
7. Interfejs SPI
8. Zgodny z RoHS
| Pozycja informacji ogólnych | Zawartość |
| Rozmiar ekranu |
2,66 cala |
| Tryb wyświetlania | Aktywna macierz EPD |
| Rozdzielczość wyświetlacza | 152(poziom)×296(pion) pikseli |
| Aktywny obszar | 60,088(wys) x 30,704(pion) mm |
| Skok pikseli | 0,203 × 0,202 (125 dpi) |
| FPL (przedni laminat płaski) | Widmowa czerwień 2.0 |
| Wymiar konspektu | 71,82 (wysokość) x 36,3 (pionowa) x 1,0 (głębokość) mm |
| Waga | 6,2 g |
| Napięcie zasilania logiki | Typowe 3,0 V |
| Operacja Temperatura | 0°C do +50°C |
| Temperatura przechowywania | -25°C do +60°C |
| Interfejs | SPI |
| Zgodność | Zgodność z REACH i RoHS |
Aplikacja

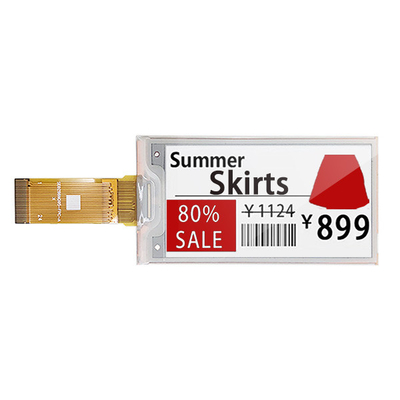

Elektroniczny system etykiet półek
Definicja pinów
Pin1, NC Niepodłączony
Pin2, kontrola sterownika GDR/O/Power MOSFET, ten pin to kontrola napędu bramy MOSFET N-Channel.
Pin3, wejście sterowania RESE / I / Booster, ten pin jest wejściem czujnika prądu dla pętli sterowania.
Pin4, NC Nie łącz z innymi pinami NC
Pin5, VSH2 / C / Kondensator.Ten pin jest napięciem sterującym bramki dodatniej, a pin zasilania dla VSH2 Kondensator stabilizujący powinien być podłączony między VSH2 i GND.
Pin6, NC Nie podłączony
Pin7, NC Niepodłączony
Pin8, BS1/I/VSS, Ten pin służy do ustawiania interfejsu panelu.
Pin9, BUSY/O/Device Busy Signal, Ten pin jest pinem wyjściowym stanu zajętości.Gdy zajęty jest wysoki, działanie układu nie powinno być przerywane, a polecenie nie powinno być wysyłane.
Pin10, RES# / I / Reset systemu, Ten pin służy do resetowania sygnału wejściowego.Aktywny niski.
Pin11, D/C#/I/Ten pin to kontrola danych/poleceń
Pin12, CS# / I / Ten pin służy do wyboru układu.
Pin13, SCL / I / Wejście zegara komunikacji szeregowej.
Pin14, SDA/I/wejście/wyjście danych komunikacji szeregowej.
Pin15, VDDIO/P/Power dla pinów logicznych interfejsu i we/wy.Powinien być połączony z VCI.
Pin16, VCI/P/Zasilacz dla chipa
Pin17, GND / P / Uziemienie
Pin18, VDDD / C / Wyjście regulatora wewnętrznego Kondensator należy podłączyć między VDD a GND.
Pin19, VPP / P / Zasilacz do programowania OTP
Pin20, VSH/C/Ten pin jest napięciem sterującym źródła dodatniego.Kondensator stabilizujący należy podłączyć między VSH a GND.
Pin21, kondensator stabilizujący VGH/C/A należy podłączyć pomiędzy VGH a GND.
Pin22, VSL/C/Ten pin jest ujemnym napięciem zasilającym i pinem zasilania dla VCOM.Kondensator stabilizujący należy podłączyć między VSL a GND.
Pin23, kondensator stabilizujący VGL/C/A należy podłączyć pomiędzy VGL i GND.
Pin24, VCOM / C / Ten pin to napięcie sterujące VCOM. Kondensator stabilizujący należy podłączyć między VCOM a GND.
Typowa sekwencja działania
Wybór interfejsu MCU W tym module znajdują się 4-przewodowe SPI i 3-przewodowe SPI, które mogą komunikować się z MCU.Tryb interfejsu MCU można ustawić poprzez wybór sprzętu na pinach BS1.Gdy jest „Niski”, wybrany jest 4-przewodowy SPI.Gdy jest „Wysoki”, wybrany jest 3-przewodowy SPI (9 bitów SPI).
Interfejs szeregowy MCU (4-przewodowy SPI) 4-przewodowy SPI składa się z zegara szeregowego SCL, danych szeregowych SDA,D/C#,CS#,W trybie SPI, D0 działa jako SCL, D1 działa jako SDA.
Interfejs szeregowy MCU (3-przewodowy SPI) 3-przewodowy interfejs szeregowy składa się z szeregowego SCL, danych szeregowych SDA i CS#.W 3-przewodowym trybie SPI, D0 działa jako SCL, D1 działa jako SDA, Pin D/C# może być podłączony do zewnętrznego uziemienia.Działanie jest podobne do 4-przewodowego interfejsu szeregowego, gdy pin D/C# nie jest używany.W sumie 9 bitów zostanie przesuniętych do rejestru przesuwnego co dziewiąty zegar w kolejności: bit D/C#, bit D/C, bit D7 do D0, Bit D/C# (pierwszy bit danych sekwencyjnych) określi następujący bajt danych w rejestrze przesuwnym jest zapisywany w pamięci RAM danych wyświetlania (bit D/C# =1) lub w rejestrze poleceń (bit D/C# = 0).W trybie szeregowym dozwolone są tylko operacje zapisu.
Ostrożność
(1) Panel/moduł EPD jest wykonany z delikatnych materiałów, takich jak szkło i plastik, i może ulec uszkodzeniu lub pęknięciu w przypadku upuszczenia.Proszę się z tym ostrożnie obchodzić.Nie należy wywierać na panel EPD siły, takiej jak zginanie lub skręcanie.
(2) Zaleca się montaż lub instalację paneli EPD w czystym miejscu pracy.Kurz i olej mogą powodować zwarcia elektryczne lub degradację / zarysowanie / wgniecenie folii ochronnej.
(3) Nie naciskaj na panel EPD, aby zapobiec jego uszkodzeniu.
(4) Nie podłączaj ani nie odłączaj złącza interfejsu podczas działania panelu EPD.
(5) Proszę podeprzeć ramkę palcem podczas podłączania kabla interfejsu, takiego jak FPC.
(6) Nie układaj paneli/modułów EPD.(7) Nie naciskaj FPC na krawędź szyby ani nie pociągnij FPC w górę/w dół do 90°.
(8) Nie dotykaj złącza przewodu FPC.
(9) Nie dotykaj obszaru łączenia IC.Może zarysować przewód TFT lub uszkodzić funkcję układu scalonego.
(10) Nosić pasek na nadgarstek (podłączenie uziemiające) podczas przenoszenia i montażu.Urządzenia półprzewodnikowe są zawarte w panelu / module EPD i należy obchodzić się z nimi ostrożnie, aby zapobiec wyładowaniom elektrostatycznym (ESD).(W trakcie montażu może być potrzebny wentylator jonowy, aby zmniejszyć ryzyko ESD.)
(11) Przechowuj panel/moduł EPD w określonym środowisku i oryginalnych opakowaniach podczas przechowywania, aby uniknąć zarysowań i zachować oryginalną wydajność.
(12) Nie demontuj ani nie montuj ponownie panelu EPD.
(13) Do czyszczenia używaj miękkiej, suchej szmatki bez środków chemicznych.Proszę nie naciskać mocno w celu czyszczenia, ponieważ powierzchnia folii ochronnej jest bardzo miękka i bez twardej powłoki.Takie zachowanie spowodowałoby wgniecenie lub zarysowanie arkusza ochronnego.
(14) Należy uważać na wilgoć, aby uniknąć jej przenikania do panelu EPD, co może spowodować uszkodzenie podczas pracy.
(15) Jest to produkt do pracy w niskiej temperaturze.Należy zwrócić uwagę na inną temperaturę, aby na powierzchni panelu EPD pojawił się szron lub rosa.Wilgoć może wnikać do panelu EPD z powodu szronu lub rosy na powierzchni panelu EPD i spowodować uszkodzenie panelu EPD.
(16) Wysoka temperatura, wysoka wilgotność, światło słoneczne lub światło fluorescencyjne mogą pogorszyć działanie panelu EPD.Proszę nie wystawiać niezabezpieczonego panelu EPD na działanie wysokiej temperatury, wysokiej wilgotności, światła słonecznego lub fluorescencyjnego przez dłuższy czas.Przechowuj panel EPD w kontrolowanym środowisku magazynu i oryginalnego opakowania: bez światła słonecznego, bez kondensacji, w zakresie temperatur od 15ºC do 35ºC i wilgotności od 30%RH do 60%RH.
(17) Atrament na etykiecie używany do oznaczania numeru identyfikacyjnego panelu można łatwo usunąć rozpuszczalnikiem.Należy unikać używania rozpuszczalnika do czyszczenia panelu EPD.
(18) EPD jest pakowany próżniowo.
(19) Produkty i specyfikacje produktów przed zatwierdzeniem przez BOE i klienta mogą ulec zmianie bez powiadomienia.Potwierdź, że otrzymałeś najnowsze standardy lub specyfikacje produktu przed ostatecznym zaprojektowaniem, zakupem lub użyciem.
(20) BOE dokłada wszelkich starań, aby jej produkty charakteryzowały się wysoką jakością i niezawodnością.Należy jednak skontaktować się z biurem sprzedaży SAEF przed użyciem produktu w zastosowaniach, które wymagają szczególnie wysokiej jakości i niezawodności lub gdy jego awaria lub nieprawidłowe działanie może bezpośrednio zagrażać życiu ludzkiemu lub powodować ryzyko obrażeń ciała, takich jak lotnictwo, aeronautyka, energia jądrowa, kontrola spalania, transport, ruch drogowy, sprzęt bezpieczeństwa lub sprzęt medyczny do podtrzymywania życia.
(21) Zaprojektuj swoją aplikację tak, aby produkt był używany w zakresach gwarantowanych przez BOE, szczególnie w zakresie maksymalnych wartości znamionowych, roboczego zakresu napięcia zasilania, charakterystyki promieniowania cieplnego, warunków instalacji i innych parametrów.BOE nie ponosi odpowiedzialności za awarie lub uszkodzenia w przypadku użytkowania poza gwarantowanymi zakresami.Nawet w gwarantowanych zakresach należy wziąć pod uwagę zwykle przewidywalne wskaźniki awaryjności lub tryby awarii w urządzeniach półprzewodnikowych i zastosować środki systemowe, takie jak zabezpieczenia na wypadek awarii, tak aby sprzęt zawierający produkt BOE nie powodował obrażeń ciała, pożaru ani innych szkód następczych w wyniku działania BOE produkt.
(22) Ten produkt nie jest odporny na promieniowanie.
3 kolory ekran EPD 2.66 cala,Wyświetlacz E-ink ESL o przekątnej 2,66 calaRysunek

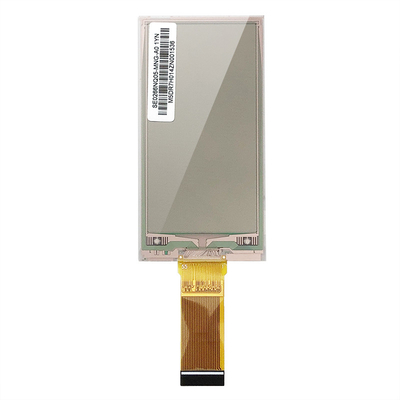

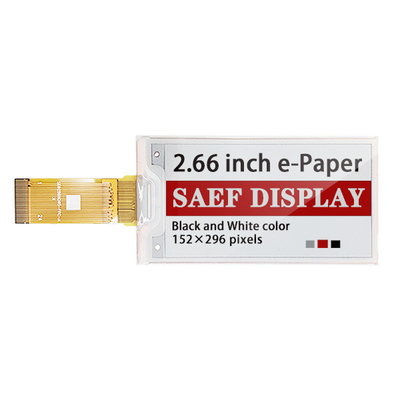

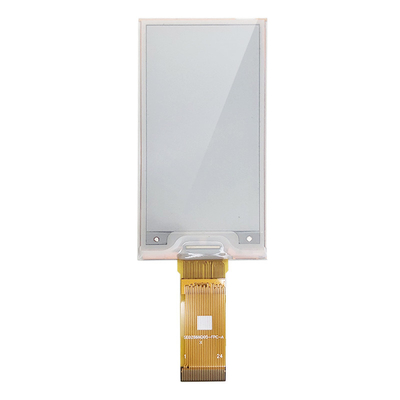

3 kolory ekran EPD 2.66 cala,Wyświetlacz E-ink ESL o przekątnej 2,66 calaobraz produktu
