Szczegóły Produktu:
|
| Produkt: | Wyświetlacz OLED o przekątnej 1,54 cala | Rozstrzygnięcie: | Rozstrzygnięcie 128x64 pikseli |
|---|---|---|---|
| Układ scalony sterownika: | SSD1309 | Tryb wyświetlania: | Matryca pasywna |
| Interfejs: | 8-bitowy 68XX/80XX równoległy, 4-przewodowy SPI, I2C | Kolor wyświetlacza: | Biały, żółty, niebieski |
| Optyka: | Wszystkie kąty widzenia | Wym. konturu: | 42,04 x 27,22 x 1,45 mm |
| Aktywny obszar: | 350,052 × 17,516 (mm) | Rozstaw pikseli: | 0,274 × 0,274 (mm) |
| Temperatura robocza: | -40°C do +70°C | Temperatura przechowywania.: | -40°C do +85°C |
| Napięcie zasilania: | 1,65 - 3,3 V | Kod PIN: | 24 szpilki |
| Rodzaj opakowania IC: | KOŁO ZĘBATE | Typ podłączającego moduł: | ZIF |
| Obowiązek: | 1/64 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Moduł wyświetlacza SSD1309 OLED,ZIF FPC OLED Display Module,Moduł wyświetlacza OLED 36 mm |
||
1.54 cala 128x64 OLED Display SSD1309 Driver IC Opis produktu
Szybki przegląd produktu
W przypadku, w którym wprowadzono przepisy dotyczące bezpieczeństwa pojazdów silnikowych, należy podać:
Typ: Graficzny
¢Struktura: COG
Rozmiar: 1,5"
Przystosowane do urządzeń noszonych
Macierza kropkowa 128 x 64
¢IC:SSD1309
3V zasilanie
¥1/64
Interfejs: 8-bitowy 68XX/80XX Równoległy, 4-przewodowy SPI, I2C
Kolor wyświetlacza: biały / niebieski
Opis produktu
Wyświetlacz OLED SFOS154XZ-7096AN ma rozmiar modułu 42,04 x 27,22 mm i rozmiar AA 35,05 x 17,51 mm.;jest wbudowany z sterownikiem SSD1309 i komunikuje się za pośrednictwem 8-bitowego równoległego, I2C i 4-przewodnego seryjnego interfejsu SPI 6800/8080.Ten wyświetlacz SFOS154XZ-7096AN OLED jest oparty na technologii chip-on-glass i dlatego jest bardzo cienki, tylko 1,45 mm głębokości.
SFOS154XZ-7096AN jest wyświetlaczem OLED o strukturze COG. Moduł OLED jest lekki, o niskiej mocy i bardzo cienki, nadaje się do urządzeń ściennych / liczników, aplikacji domowych, systemu POS, systemu chmury / IoT,instrumenty ręczne, urządzenia technologiczne inteligentne, systemy energetyczne, samochodowe, systemy komunikacyjne, instrumenty medyczne itp. Moduł OLED SFOS154XZ-7096AN może działać w temperaturze od -40°C do +80°C;jego temperatury przechowywania wahają się od -40°C do +85°C.
Informacje o produkcie
| Produkt: | 1.54 cali wyświetlacz OLED |
| Rozstrzygnięcie: | Rozstrzygnięcie 128x64 pikseli |
| System sterowania: | SSD1309 |
| Interfejs: | 8-bitowy 68XX/80XX Równoległy, 4-przewodowy SPI, I2C |
| Optyka: | Wszystkie kąty widzenia |
| Typ podłączającego moduł: | ZIF FPC 36 mm |
| Tryb wyświetlania: | Matryca pasywna |
| Kolor wyświetlacza: | Biały, Żółty, Niebieski |
| Opis: | 420,04 x 27,22 x 1,45 mm |
| Obszar aktywny: | 350,052 × 17,516 (mm) |
| Pixel Pitch: | 00,274 × 0,274 (mm) |
| Temperatura pracy: | -40°C do +70°C |
| Temperatura przechowywania: | -40°C do +85°C |
| Numer szpilki: | 24 szpilki |
| napięcie zasilania: | 10,65 - 3,3 V |
| Typ opakowania IC: | Wpływ COG |
| Obowiązek: | 1/64 |
| Zgodność: | Zgodność z przepisami REACH i RoHS |

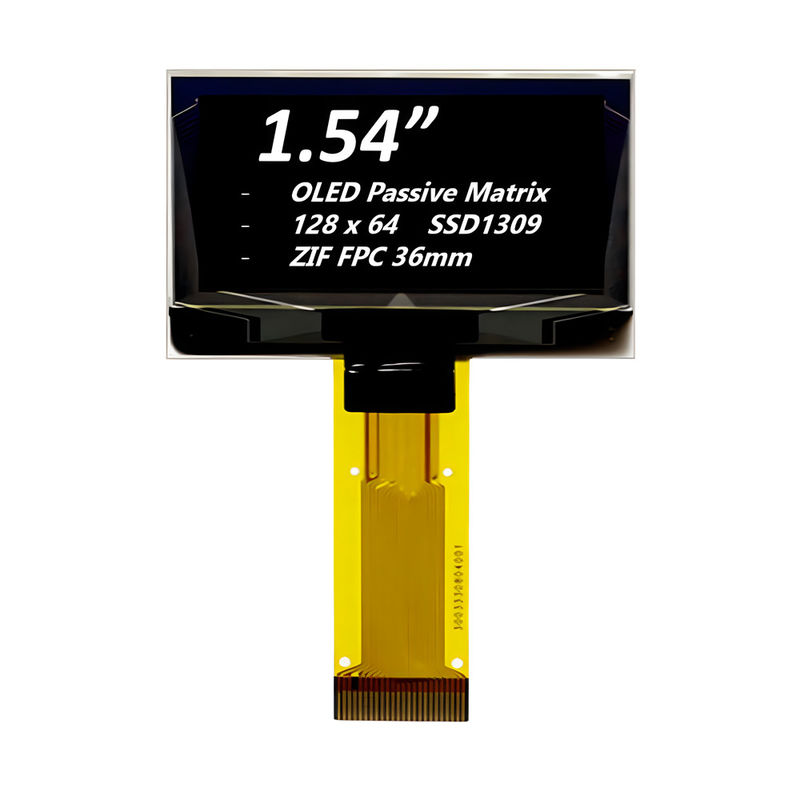

1.54 cali 128x64 OLED Display SSD1309 Driver IC Rysunek produktu
Definicja szpilki
Pin1 N.C. (GND) -Reserved Pin (Supporting Pin)Piny wspierające mogą zmniejszać wpływ naprężenia na piny funkcyjne.Te szpilki muszą być podłączone do uziemienia zewnętrznego jako obwód ochrony ESD.
Pin2 VLSS Ground analogicznego obwodu.
Pin3 VSS Ziemia obwodu logicznego
Pin4 N.C. -Reserved Pin, Pin N.C. pomiędzy pinami funkcjonalnymi jest zarezerwowany dla kompatybilnej i elastycznej konstrukcji.
Zapewnienie zasilania Pin5 VDD dla obwodu logicznego.
Pin6 Protokół łączności BS1 Wybierz
Pin7 BS2 Protokół łączności Wybierz 1 19 RES# IPower Reset for Controller and DriverTen pin jest wejściem sygnału resetowania.Trzymaj ten szpil wysoki podczas normalnej pracy.
Pin8 CS# Chip Wybierz
Pin9 RES#
Pin10 D/C# Dane/kontrola
Pin11 R/W# Czytaj/Pisz Wybierz lub Napisz
Pin12 E/RD# Włącz czytanie/pisanie lub czytanie
Pin13~20 D0~D7 Host Data Input/Output Bus
Pin21 IREF Aktualne odniesienie do regulacji jasności.
Pin22 VCOMH Wysoki poziom napięcia wyjściowego dla sygnału COM.
Pin23 Zasilanie VCC dla panelu OEL.
Pin24 N.C. (GND) -Reserved Pin (Supporting Pin)Piny wspierające mogą zmniejszać wpływ naprężenia na piny funkcyjne.Te szpilki muszą być podłączone do uziemienia zewnętrznego jako obwód ochrony ESD.

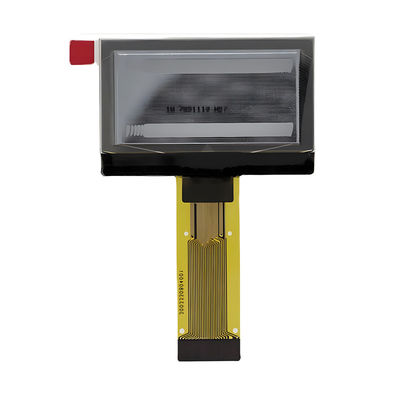

1.54 cali 128x64 OLED Display SSD1309 Driver IC Obraz produktu
