Szczegóły Produktu:
|
| Produkt: | Wyświetlacz OLED o przekątnej 2,42 cala (2,4 cala). | Rozstrzygnięcie: | 128x64 punktów |
|---|---|---|---|
| Tryb wyświetlania: | Matryca pasywna | Optyka: | Wszystkie kąty widzenia |
| Wym. konturu: | 71,0 (dł.) x 43,5 (szer.) x 6,0 (gł.) (mm) | Obszar aktywny: | 55,01 (dł.) x 27,5 (szer.) (mm) |
| Rozstaw pikseli: | 0,43 x 0,43 (mm) | Metoda jazdy: | 1/64 Cykl pracy |
| Temperatura robocza: | -40°C do +70°C | Kod PIN: | 7 kołków nagłówka |
| interfejs: | Interfejs SPI | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Interfejs SPI Graficzny wyświetlacz OLED,Żółty ekran OLED graficzny,20 |
||
SFOM242YZ7-12864WBYG-01 Specyfikacja.pdf
7 szpilki2.42 cala OLED 128x64 SPI Interfejs Produkt Wprowadzenie
SAEF Technology SFOMS242YZ7-12864WBYG-01 to moduł OLED typu graficznego COB z matrycą kropkową 128x64. Rozmiar obszaru aktywnego wynosi 2,42 ′′ przekątnie z wymiarem modułu 71,0 x 43,5 mm.42-calowy moduł OLED ma wbudowany IC SPD0301, a ma wysoki współczynnik kontrastu 20 000: 1. Istnieje wiele opcji interfejsu do wyboru, w tym interfejsu SPI i IIC (I2C).typowa wartość wynosi 2.8V. Dostępne kolory emitujące to biały, żółty, niebieski, zielony i czerwony.
Moduł SFOMS242YZ7-12864WBYG-01 OLED jest pierwotnie bez dotyku, ale panel dotykowy jest dostosowywalny.czytnik gotówki, urządzenia przenośne i mobilne maszyny do zamawiania żywności itp.
| Produkt: | 2.42" (((2.4") Calowy ekran OLED | Rozstrzygnięcie: | Rozstrzygnięcie 128x64 kropek |
|---|---|---|---|
| Tryb wyświetlania: | Matryca pasywna | Optyka: | Wszystkie kąty widzenia |
| Opis: | 71.0(L) X 43.5(W) X 6.0(T) mm | Obszar aktywny: | 55.01 ((L) X 27.5 ((W) mm |
| Pixel Pitch: | 00,43 x 0,43 mm | Sposób jazdy: | 1/64 Cykl pracy |
| Temperatura pracy: | -40°C do +70°C | Numer szpilki: | 7 Pinów nagłówkowych |
| Interfejs: | SPI, I2C Nieobowiązkowe | Zgodność: | Zgodność z przepisami REACH i RoHS |
7 szpilki2.42 cala OLED 128x64 SPI Interfejs Rysunek produktu
Definicja pin interfejsu
| Numer PIN | SYMBOL | Opis |
| 1 | GND | Powierzchnia obwodów logicznych |
| 2 | VDD | Zasilanie logiki |
| 3 | SCK | Wprowadzenie zegara seryjnego. |
| 4 | SDA | Wprowadzenie danych seryjnych. |
| 5 | RST | Ten pin jest wejściem sygnału resetowego. Kiedy pin jest niski, inicjalizacja chipa jest wykonywana. |
|
6 |
D.C. |
Gdy przyciągniemy go wysoko i wybierzemy tryb interfejsu seryjnego, dane w SDIN Kiedy zostanie wyciągnięty, dane w SDIN zostaną przeniesione do rejestru poleceń. |
| 7 | CS | Wybierz chip. Chip jest wybierany, gdy CS0 = ?? L??. |
Maksymalne ratingi bezwzględne
|
Parametry |
Symbol | Min. | Maksymalnie | Jednostka |
Uwaga: |
| Napięcie zasilające dla logiki | VDD | - 0.3 | 4 | V | 1, 2 |
| Napięcie zasilania do wyświetlania | Wpływ | 8 | 17 | V | 1, 2 |
| Temperatura pracy | TOP | -40 | 70 | .C | |
| Temperatura przechowywania | TSTG | -40 | 85 | .C | 3 |
| Czas trwania (220 cd/m2) | 13,000 | - | godzina | 4(1) | |
| Czas trwania (200 cd/m2) | 15,000 | - | godzina | 4(2) | |
|
Czas trwania (180 cd/m2) |
16,000 | - | godzina |
4(3) |
Uwaga 1: Wszystkie wyżej wymienione napięcia są oparte na zasadzie VSS = 0V.
Uwaga 2: Gdy moduł ten jest używany powyżej powyższych maksymalnych wartości absolutnych, może wystąpić trwałe uszkodzenie modułu.pożądane jest stosowanie tego modułu w warunkach określonych w sekcji 3.W przypadku stosowania tego modułu powyżej tych warunków może wystąpić awaria modułu i jego niezawodność może ulec pogorszeniu.
Uwaga 3: Określone zakresy temperatur nie obejmują polaryzatora.
Temperatura polaryzatora powinna wynosić 80°C.
Uwaga 4: (1) Ustawienie 220 cd/m2
- Ustawienie kontrastu: 0x44
- Częstotliwość klatek: 105Hz
- Ustawienie zadań: 1/64
(2) Ustawienie 200 cd/m2
- Ustawienie kontrastu: 0x3e
- Częstotliwość klatek: 105Hz
- Ustawienie zadań: 1/64
(3) Ustawienie 180 cd/m2
- Ustawienie kontrastu: 0x37
- Częstotliwość klatek: 105Hz
- Ustawienie zadań: 1/64
Charakterystyka prądu stałego
|
Charakterystyka |
Symbol | Warunki | Min. | Rodzaj | Maksymalnie |
Jednostka |
| Napięcie zasilające dla logiki | VDD | 1.65 | 2.8 | 3.3 | V | |
| Napięcie zasilania do wyświetlania | Wpływ | 11.5 | 12 | 12.5 | V | |
| Wpływ na wysokim poziomie | HIV | 0.8×VDD | - | - | V | |
| Wpływ niskiego poziomu | VIL | - | - | 0.2×VDD | V | |
| Wydajność wysokiego poziomu | VOH | IOUT = 100μA, 3,3MHz | 0.9×VDD | - | - | V |
| Wydajność niskiego poziomu | VOL | IOUT = 100μA, 3,3MHz | - | - | 0.1×VDD | V |
|
Prąd zasilający VDD VDD = 2,8 V, VCC = 12, IREF = 10 uA, nie Panel przymocowany, Wyświetlacz włączony, wszystko włączone, |
IDD |
Kontrast = FFh |
- |
90 |
110 |
μA |
|
Prąd zasilający VCC VDD = 2,8 V, VCC = 12, IREF = 10 uA, bez paneli załączone, Wyświetlacz włączony, wszystko włączone |
ICC |
- |
450 |
580 |
μA |
|
|
Produkcja segmentu Prąd, VDD = 2,8 V, VCC = 12V, IREF=10 uA, Wyświetlacz ON. |
Ja...SEG |
Kontrast=FFh | 280 | 310 | 340 |
μA |
| Kontrast = AFh | - | 215 | - | |||
| Kontrast = 7Fh | - | 155 | - | |||
| Kontrast=3Fh | - | 78 | - | |||
| Kontrast = 0Fh | 20 | - | ||||
|
Prąd w trybie uśpienia dla VDD |
IDD, SLEEP |
VDD = 1,65 V ~ 3,3 V, VCC = 7 V ~ 16 V Wyłączony ekran, nie. Panel przymocowany |
- |
- |
10 |
μA |
|
Prąd w trybie uśpienia dla VCC |
ICC, SLEEP |
VDD = 1,65 V ~ 3,3 V, VCC = 7 V ~ 16 V Wyłączony ekran, nie. Panel przymocowany |
- |
- |
10 |
μA |
Specyfikacje elektryczne
|
Charakterystyka |
Symbol | Warunki | Min. | Rodzaj | Maksymalnie | Jednostka | ||
| Zużycie prądu w trybie normalnym | Wszystkie piksele | - | 17 | 25 | mA | |||
| Zużycie prądu w trybie czuwania | W trybie gotowości 10% pikseli włączone | - | 0.5 | 1.5 | mA | |||
| Zużycie energii w trybie normalnym | Wszystkie piksele | - | 71.5 | 97.5 | mW | |||
| Zużycie energii w trybie czuwania | W trybie gotowości 10% pikseli włączone | - | 6.5 | 19.5 | mW | |||
| Jasność | Lbr | - | 90 | 110 | - | cd/m2 | ||
| C.I.E. (biały) |
(x) (y) |
C.I.E. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|||
| Kontrast pomieszczeń ciemnych | CR | - | 2000:1 | - | - | |||
|
Kąt widzenia |
- | 160 | - | - | stopień | |||

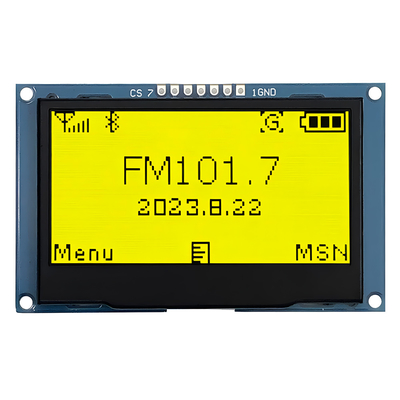

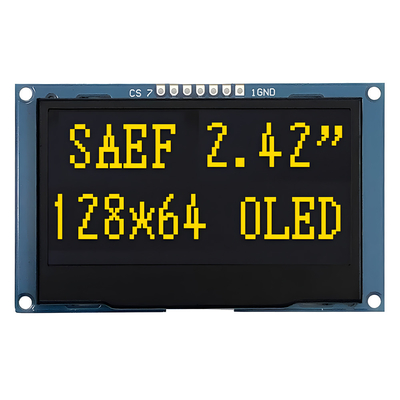

7 szpilki2.42 cala OLED 128x64 SPI Interfejs Obraz produktu
