Szczegóły Produktu:
|
Produkt: | 2Wyświetlacz z e-papierem | Rozstrzygnięcie: | Rozdzielczość 296 x 128 kropek |
---|---|---|---|
Tryb wyświetlania: | AM EPD | Optyka: | Wszystkie kąty widzenia |
Wym. konturu: | 36,7 (wys.) × 79,0 (pion.) × 1,2 (gł.) (mm) | Obszar aktywny: | 29,056 (wys.) × 66,896 (pion.) (mm) |
Rozstaw pikseli: | 00,227 × 0,226 (mm) | Temperatura robocza: | 0°C do +50°C |
Temperatura przechowywania.: | -25°C do +70°C | Kolor: | Czarny i biały |
Kod PIN: | 24 szpilki | interfejs: | MCU |
Prąd wejściowy: | 3,1 mA | Zgodność: | Zgodny z dyrektywą Rohs & Reach |
Podkreślić: | 2 kolorystyczne atramenty elektroniczne,SPI MCU E-Ink E-Paper,296 X 128 E-Ink E-Paper |
** Pobierz arkusz danych **
SFEPD290QXBW-7236AN Specyfikacja.pdf
Standardowy wykaz produktów EPD.pdf
W odniesieniu do tego elementu SFEPD290QXBW-7236AN

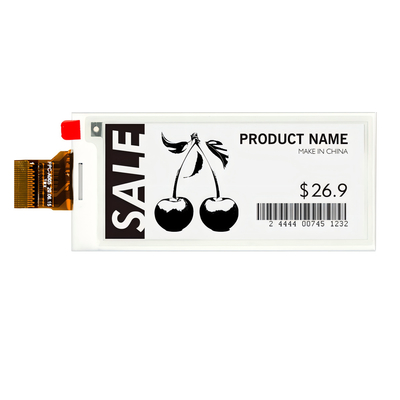

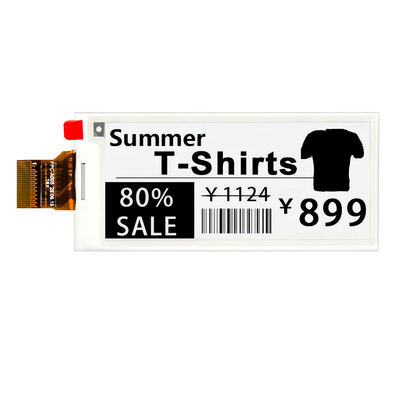

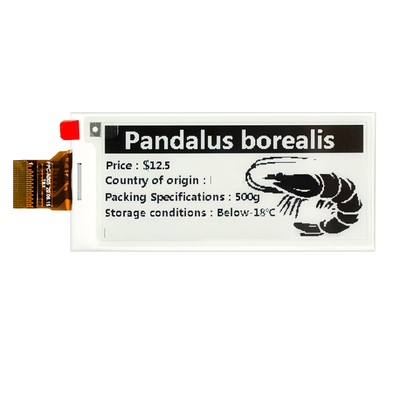

Doświadcz przyszłości technologii wyświetlania dzięki naszemu 2,9-calowemu modułowi wyświetlania papieru elektronicznego z oszałamiającym ekranem czarno-białym z wzorami w kolorze elektronicznym o rozdzielczości 296 x 128 pikseli.Ten innowacyjny moduł E-Paper jest przeznaczony do zastosowań wymagających niskiego zużycia energii i doskonałej czytelności w różnych warunkach oświetleniowych, co czyni go idealnym wyborem dla e-czytników, inteligentnych etykiet i projektów IoT.
Specyfikacje wyświetlacza:
Technologia wyświetlania:
Interfejs i łączność:
Projekt i trwałość:
Zastosowanie:
Idealne do stosowania w aplikacjach takich jak etykiety na półkach, instrumenty przemysłowe, inteligentne urządzenia domowe i czytniki elektroniczne, w których wymagany jest wyraźny i niskoenergetyczny wyświetlacz.
Dodatkowe cechy:
Ten 2,9-calowy wyświetlacz e-papieru z atramentami elektronicznymi jest doskonałym wyborem dla zastosowań, w których najważniejsze są czytelność, niskie zużycie energii i trwałość.Dzięki szybkiemu odświeżaniu i wszechstronnej konstrukcji, nadaje się do szerokiego zakresu urządzeń i środowisk.
Rysunek produktu
Definicja pin interfejsu
Nie, nie, nie. | Nazwa | Wpływ/wyjście | Opis | Uwaga |
1 | NC | Nie łączyć z innymi pinami NC | Trzymaj się otwartej. | |
2 | NRD | O | N-kanałowe sterowanie napędem bramy MOSFET | |
3 | RESE | Ja... | Wprowadzenie czujnika prądu do pętli sterującej | |
4 | NC | NC | Nie łączyć z innymi pinami NC | Trzymaj się otwartej. |
5 | VSH2 | C | Pozytywne źródło napięcia napędowego ((czerwone) | |
6 |
TSCL |
O |
Ten pin jest interfejsem I2C do cyfrowego czujnika temperatury. W przypadku podłączenia do I2C slave wymagany jest zewnętrzny rezystor. W przypadku nieużywania: VSS |
|
7 |
TSDA |
Wpływ/wyjście |
Ten pin jest interfejsem I2C do cyfrowego czujnika temperatury. W przypadku podłączenia do I2C slave wymagany jest zewnętrzny rezystor. W przypadku nieużywania: VSS |
|
8 | BS1 | Ja... | Szpil interfejsu przycisku | |
9 | Zajęty | O | Wyjściowy pin w stanie zajętym | |
10 | RST# | Ja... | Zresetuj wejście sygnału. | |
11 | D/C# | Ja... | Dane/Pin sterowania | |
12 | CS# | Ja... | Chip wybierz pin wejściowy | |
13 | SCL | Ja... | Serial Clock Pin (SPI) | |
14 | SDA | Wpływ/wyjście | Pin seryjnych danych (SPI) | |
15 | VDDIO | P | Zasilanie dla interfejsu logicznych pinów Powinien być podłączony do VCI | |
16 | VCI | P | Zapewnienie zasilania dla chipa | |
17 | WSS | P | Powierzchnia | |
18 |
VDD |
C |
Podstawowy logiczny pin zasilania VDD można regulować wewnętrznie z VCI. Kondensator powinien być podłączony między VDD i VSS | |
19 | VPP | P | W celu testowania | |
20 | VSH1 | C | Pozytywne napięcie napędowe źródła | |
21 | VGH | C | Włókno zasilania dla napięcia napędowego pozytywnej bramy i VSH1 | |
22 | VSL | C | Ujemne napięcie napędowe źródła | |
23 | VGL | C | Włókno zasilania dla napięcia napędowego bramy ujemnej VCOM i VSL | |
24 | VCOM | C | napięcie napędowe VCOM |
Maksymalna wartość bezwzględna
Parametry | Symbol | Ocena | Jednostka |
Napięcie zasilania logicznego | VCI | -0,5 do +6.0 | V |
Logiczne napięcie wejściowe | Numer pojazdu | -0,5 do VCI +0.5 | V |
Logiczne napięcie wyjściowe | VOUT | -0,5 do VCI +0.5 | V |
Zakres temperatury pracy | TOPR | 0 do +50 | oC |
Zakres temperatury przechowywania | TSTG | -25 do +70 | oC |
Optymalna temperatura przechowywania | TSTGo | 23±2 | oC |
Optymalna wilgotność w magazynie | HSTGo | 55±10 | % RH |
Charakterystyka panelu DC
Parametry | Symbol | Warunki | Zastosowanie | Min. | Typowy. | Maksymalnie | Jednostki |
Powierzchnia pojedyncza | WSS | - | - | 0 | - | V | |
Napięcie zasilania logicznego | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V |
Napięcie logiczne rdzenia | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
Wysokie napięcie wejściowe | HIV | - | - | 0.8 VCI | - | - | V |
Niskie napięcie wejściowe | VIL | - | - | - | - | 0.2 VCI | V |
Wysokie napięcie wyjściowe | VOH | IOH = -100 uA | - | 0.9 VCI | - | - | V |
Niskie napięcie wyjściowe | VOL | IOL = 100 uA | - | - | - | 0.1 VCI | V |
Typowa moc | PTYP | VCI = 3,0V | - | - | 9 | - | mW |
Tryb głębokiego snu | PSTPY | VCI = 3,0V | - | - | 0.003 | - | mW |
Typowy prąd roboczy | Iopr_VCI | VCI = 3,0V | - | - | 3.0 | - | mA |
Czas aktualizacji obrazu | - | 25 oC | - | - | 3 | - | sek. |
Prąd w trybie uśpienia |
Islp_VCI |
Prąd stały/prąd stały wyłączony Bez zegara. Brak obciążenia wejściowego Zatrzymanie danych RAM |
- |
- |
20 |
uA |
|
Prąd w trybie głębokiego snu |
Idslp_VCI |
Prąd stały/prąd stały wyłączony Bez zegara. Brak obciążenia wejściowego Dane RAM nie są przechowywane |
- |
- |
1 |
5 |
uA |
Specyfikacje optyczne
Symbol | Parametry | Warunki | Min. | Typowy. | Maksymalnie | Jednostki |
R | Odblaskowość białego | Biały | 30 | 35 | - | % |
CR | Wskaźnik kontrastu | W pomieszczeniach | 8:1 | - | ||
GN | Poziom 2Szary | - | DS+(WS-DS) *n(m-1) | |||
T aktualizacja | Czas aktualizacji obrazu | przy 25 °C | 3 | - | sek. | |
Życie | Topr | 1000000 razy lub 5 lat |
