Szczegóły Produktu:
|
Display Type: | TN/Transmissive Positive | Viewing Direction: | 6:00 o'clock |
---|---|---|---|
Operating Voltage: | 4.8V–5.2V (Typ. 5.0V) | Operating Temp.: | -30°C to +80°C |
Storage Temp.: | -40°C to +90°C | Duty/Bias: | 1/4 Duty, 1/3 Bias |
Size: | ~7 inch | Contrast Ratio: | Min. 2:1 (Typ. 5:1) |
Response Time: | Rise ≤100ms / Fall ≤150ms | Current Consumption: | Typ. 3.0μA |
Customization: | Fully Customizable Segments/Graphics | MOQ: | Sample Support & Volume Production |
Lifespan: | 50,000 hours | Compliance: | RoHS/REACH |
Rozwiązania LCD oparte na inżynierskim wsparciu dla trudnych warunków

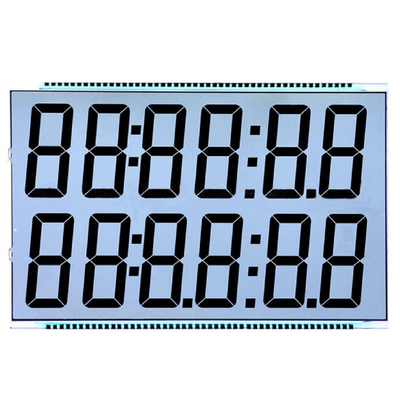

JY7248TP-FM to specjalnie zaprojektowany 7,0-calowy wyświetlacz LCD z segmentem TN, zaprojektowany z myślą o niezawodności w wymagających zastosowaniach przemysłowych, motoryzacyjnych i medycznych.Z rozszerzonym zakresem temperatury roboczej (-30 °C do +80 °C) i bardzo niskim zużyciem energii (typowy 3 μA), zapewnia stałą wydajność w ekstremalnych warunkach, w których standardowe wyświetlacze ulegają awarii.
Kluczowe cechy
Wysoka widoczność: 6:00 kierunek widzenia optymalizuje czytelność w pionowych panelach.
Robustna konstrukcja: przetrwa wstrząsy termiczne (przechowywanie od -40°C do +90°C) i wilgotność (48h @ 60°C/90% RH testowane).
Energooszczędne: Idealne dla urządzeń zasilanych bateriami o typowym poborze prądu 3μA.
Szybkie prototypowanie: w pełni dostosowywalne segmenty, ikony i układy FPC
Dostosowanie
Każdy JY7248TP-FM jest dostosowany do Twoich specyfikacji:
Współpraca w zakresie projektowania: Złóż swoją koncepcję układu cyfrowego/ikonki do analizy DFM.
Validacja prototypu: próbki testowane w warunkach rzeczywistych.
Produkcja masowa: Produkcja certyfikowana przez ISO z gwarancją żywotności 50 000 godzin.
Poproś o zamówienie własnej płyty LCD już dziś️ Wyślij swój schemat na adres cologne_ke@saef.com.cn, aby otrzymać bezpłatny przegląd techniczny.
Maksymalna wartość bezwzględna
- Nie, nie. | Pozycja | Ocena | Jednostka | Warunki |
1 |
Maksymalne napięcie prądu przemiennego |
10 | V | 1 godzina |
2 |
Ograniczone napięcie prądu stałego |
30 | Mv | 100 godzin |
3 |
Zakres temperatury pracy |
-30+80 | °C |
Brak kondensacji |
4 |
Zakres temperatury przechowywania |
-40+90 | °C |
Brak kondensacji |
Charakterystyka elektrooptyczna
Nie |
Pozycja |
Symbol |
TEMP ((°C) |
Ocena |
Jednostka |
||||
Min. |
Rodzaj |
Maksymalnie |
|||||||
1 |
Napięcie robocze |
Vop | 25 | 4.8 | 5.0 | 5.2 | V | ||
2 |
Czas reakcji |
Czas wzrostu |
Tr | 25 | 100 | ms | |||
Czas jesieni |
Tf | 25 | 150 | ||||||
3 |
Częstotliwość działania |
fF | 25 | 75 | Hz | ||||
4 |
Wskaźnik kontrastu |
Kr | 25 | 2 | 5 | ||||
5 |
Kierunek widzenia |
6O godzinie 9:00 | |||||||
6 |
Kąt widzenia Cr≥2 |
12H = 90° | θup | 25 | 15 | Stopień | |||
6H f = 270° | θw dół | 40 | |||||||
3H f = 0° | ∆lewy | 30 | |||||||
9H f = 180° | θwprost | 30 | |||||||
7 |
Obecne zużycie |
Jest | 25 | 3.0 | μA |
