Szczegóły Produktu:
|
| Produkt: | 2.42 cala OLED | Rezolucja: | Rozdzielczość 128x64 punktów |
|---|---|---|---|
| Rodzaj szkła: | OLED (organiczna dioda elektroluminescencyjna) | Optyka: | Wszystkie kąty widzenia 80/80/80/80 |
| Interfejs: | I2C, SPI, 6800, 8080 Opcjonalnie | Wym. konturu: | 60,50 × 73,00 × 2,00 mm (łącznie z polaryzatorem) |
| Obszar aktywny: | 550,01 × 27,49 mm | Rozstaw pikseli: | 00,43 × 0,43 (mm) |
| Temperatura pracy: | -40 ° C do +70 ° C. | Temperatura przechowywania.: | -40°C do +85°C |
| Numer pin: | 24 szpilki | Kontroler: | SSD1309 lub równoważny |
| Tryb jazdy: | 1/64 Cykl pracy | Złącze: | COG+FPC |
| Współczynnik kontrastu: | 2000:1 (kontrast ciemnego pomieszczenia) | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Moduł wyświetlacza OLED Monochromatyczny,2,42-calowy moduł wyświetlacza OLED |
||
Monochromatyczny PMOLED 2,42" 128x64 cali Biały Błękitny Żółty Zielony Fonts SSD1309 I2C SPI 6800 8080 Interfejs
2.42" OLED Display, 2.42" OLED 128x64 Opis
SAEF Technology SFOS242YZ-12864WBYG-01 jest2Wyświetlacz OLED o pojemności.42" jest wykonany z pikseli 128x64 z strukturą COG OLED.SFOS242YZ-12864WBYG-012.42 cala OLED wyświetlacz jest wbudowany w SSD1309 IC, komunikuje się za pośrednictwem 6800, 8080, SPI i interfejsu I2C.lekkie i niskie zużycie energii, co jest doskonałe dla przyrządów ręcznych, liczniki, inteligentne sieci, IoT itp.
Moduł OLED może działać w temperaturze od -40°C do +70°C; jego temperatury przechowywania wahają się od -40°C do +85°C.
Definicja szpilki:
- Zasilanie
Pin 5.To jest pin zasilania napięciem. musi być podłączony do zewnętrznego źródła.
Pin 3,VSS, Ground of Logic Circuit. Jest to szpilka ziemska. Działa również jako odniesienie dla szpilek logicznych. Musi być podłączona do ziemia zewnętrznego.
Pin23,Jest to największy napięcie zasilanie szpilki układu.
Pin 2.To jest analogowy pin naziemny, powinien być podłączony do VSS zewnętrznie.
- Kierowca.
Pin21,IREF, Current Reference for Brightness Adjustment (Referencja prądu do regulacji jasności).
Pin22,VCOMH, wysoki poziom napięcia wyjściowego dla sygnału COM. Pin ten jest pinem wejściowym dla wysokiego poziomu napięcia wyjściowego dla sygnałów COM. Kondensator powinien być podłączony między tym pinem a VSS.
- Interfejs
Pin6, Pin7,BS1/BS2, Wybierz protokół komunikacji.
I2C: BS1=1, BS2=0
4 przewody szeregowe: BS1=0, BS2=0
8bit 68xx równoległy: BS1=0, BS2=1
8bit 80xx równoległy: BS1=1, BS2=1
Pin9,RES#, Power Reset dla kontrolera i sterownika. Ten pin jest wejściem sygnału resetowego. Kiedy pin jest niski, inicjalizacja chipa jest wykonywana.
Pin8.CS#, Chip Select Ten pin jest wejściem do wyboru chipa.
Pin10, D/C#, Data/Command Control. Ten pin jest Pinem sterowania Data/Command. Kiedy pin jest wyciągnięty wysoko, wejście w D7~D0 będzie interpretowane jako dane wyświetlane.wpis w punktach D7~D0 zostanie przeniesiony do rejestru poleceń. Gdy przycisk zostanie wyciągnięty wysoko i wybrany tryb seryjnego interfejsu, dane w SDIN zostaną zinterpretowane jako dane.W trybie I2C, ten pin działa jako SA0 do wyboru adresu niewolnika.
Pin 12,E/RD#, Read/Write Enable lub Read Ten pin jest wejściem interfejsu MCU.Operacja odczytu/zapisu rozpoczyna się, gdy ten szpil jest wyciągnięty wysoko, a CS# jest wyciągnięty nisko. Podczas łączenia z mikroprocesorem 80XX, ten pin otrzymuje sygnał Read (RD#). Operacja odczytu danych rozpoczyna się, gdy ten pin jest przyciśnięty na niskim poziomie, a CS# jest przyciśnięty na niskim.Po wybraniu trybu seryjnego lub I2C, ten pin musi być podłączony do VSS.
Pin 11,R/W#, Read/Write Select lub Write. Ten pin jest wejściem interfejsu MCU. Podczas interfejsu z mikroprocesorem serii 68XX, ten pin będzie używany jako wejście wyboru Read/Write (R/W#).Pociągnij ten szpil do poziomu wysokiego w trybie czytania i do niskiego w trybie pisania.. Gdy wybrany jest tryb interfejsu 80XX, ten pin będzie wejściem Write (WR#). Operacja zapisania danych jest uruchamiana, gdy ten pin jest wyciągnięty nisko, a CS# jest wyciągnięty nisko.Po wybraniu trybu seryjnego lub I2C, ten pin musi być podłączony do VSS.
Pin 13~Pin 20,D0~D7, D0 będzie wprowadzeniem zegara seryjnego SCLK. Gdy wybrany jest tryb I2C, D2, D1 powinny być zmęczone razem i służyć jako SDAOUT, SDAIN w aplikacji, a D0 jest wprowadzeniem zegara seryjnego, SCL.Niewykorzystane szpilki muszą być podłączone do VSS z wyjątkiem D2 w trybie seryjnym.
- Odwróć się.
Pin 4.Klamki NC między klamkami funkcjonalnymi są zarezerwowane dla kompatybilnej i elastycznej konstrukcji.
Pin1, Pin24,N.C. (GND), Reserved Pin (Supporting Pin).Te szpilki muszą być podłączone do uziemienia zewnętrznego jako obwód ochrony ESDTechnologia Unvision
| Produkt: | 2.42 cali OLED | Rozstrzygnięcie: | Rozdzielczość 128 x 64 kropki |
|---|---|---|---|
| Rodzaj szkła: | OLED (Organic Light Emitting Diode) | Optyka: |
Wszystkie kąty widzenia (80/80/80/80) |
| Interfejs: | I2C, SPI, 6800, 8080 Nieobowiązkowe | Opis: |
600,50 × 73,00 × 2,00 mm (włączając polaryzator) |
| Obszar aktywny: | 550,01 × 27,49 mm | Pixel Pitch: | 00,43 × 0,43 mm |
| Temperatura pracy: | -40°C do +70°C | Temperatura przechowywania: | -40°C do +85°C |
| Numer szpilki: | 24 szpilki | Kontroler: | SSD1309 lub równoważny |
| Tryb napędu: | 1/64 Cykl pracy | Złącze: | COG+FPC |
| Wskaźnik kontrastu: |
2000: 1 (Dark Room Kontrast) |
Zgodność: | Zgodność z przepisami REACH i RoHS |
Graficzne wyświetlacze OLED firmy SAEF Technology są dostępne w trzech strukturach mechanicznych, w tym w technologii COB, COG i TAB pasywnej matrycy.Dostępna rozdzielczość graficzna monochromatyczna OLED w wyświetlaczu graficznym OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 graficzne OLED, 200x16 graficzne OLED, OLED 128x32, OLED wyświetlacz 128x64, OLED 128x128, i 256x64 OLED Display.Graficzny wyświetlacz OLED w gamie produktów SAEF posiada wbudowane sterowniki i interfejsy obejmują równoległeModuły OLED posiadają napięcie 3V lub 5V w zależności od rozdzielczości/koloru.
SAEF oferuje szeroką gamę modułów wyświetlaczy OLED w rozmiarach od 0,49" do 5,5" OLED, takich jak 0,49" mikro OLED Display, 0,66" mini OLED Display, 0,69" OLED, 0,91" OLED Display, 0,95" OLED, 0.96" ekran OLED, 1,5" OLED Display, 2" OLED, 2,4" OLED, 2,7" OLED Display, 5,5" OLED Display i rozwiązania projektowe na zamówienie.
2.42" OLED Display, 2.42" OLED 128x64 Rysunek

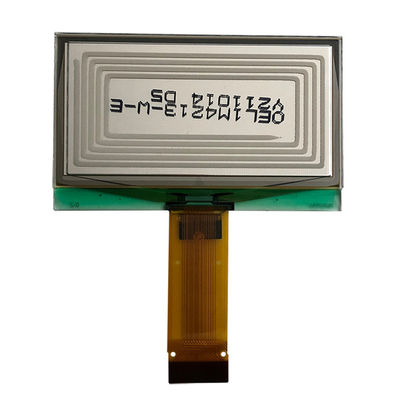

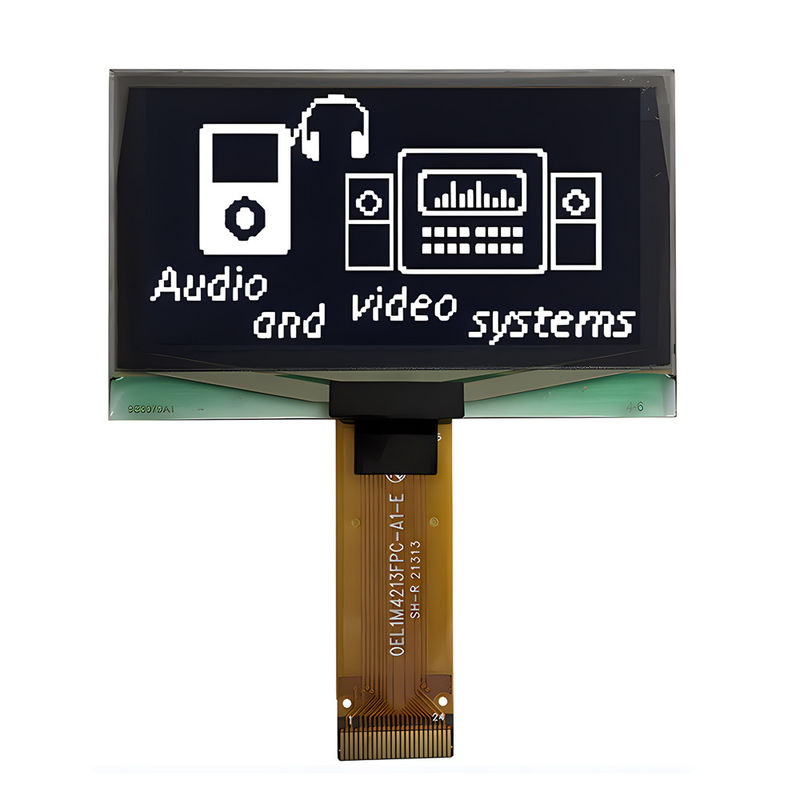

2.42" OLED Display, 2.42" OLED 128x64 Real Product Image
