Szczegóły Produktu:
|
| Rozmiar ekranu: | 13,3-calowy przekątna | Rezolucja: | 1920 × 1080 pikseli (pasek RGB) |
|---|---|---|---|
| Temperatura przechowywania.: | -20 ° C do +70 ° C. | Temperatura operacyjna.: | -30°C do +80°C |
| jasność: | 1000 CD/m² | Współczynnik kontrastu: | 1000:1 (typowo) |
| Interfejs: | 2-LANE EDP 1.2 (2,7 Gb / s) | Zasilacz: | 3,3 V DC (logika), 12 V/24 V (podświetlenie) |
| Obróbka powierzchniowa: | Powłoki AG/AR/AF (wybierane) | Technologia dotykowa: | Pojemnościowy panel dotykowy |
| szklana pokrywa: | Szkło goryla/szkło temperowane/PMMA | Punkty dotykowe: | 10-punktowy wielofunkcyjny |
| interfejs dotykowy: | I²C/USB/RS232 (konfigurowalne) | Opcje IC: | Eeti, Ilitek, Cypress, Goodix |
| Dostosowywanie: | Druk jedwabny, logo, wycięcia | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Przemysłowy moduł wyświetlacza LCD 1080p,Moduł wyświetlacza TFT LCD Full HD,Interfejs EDP Wyświetlacz TFT LCD |
||
Ultrajaśniejszy przemysłowy wyświetlacz TFT do wymagających warunków
SFTO1330SM-7208A3CT2 to wysokowydajny 13,3-calowy moduł Full HD TFT LCD zaprojektowany do zastosowań przemysłowych wymagających wyjątkowej widoczności, trwałości i reakcji dotykowej.Oślepiająca jasność 1000 nitów i 72% gamy kolorów NTSC, ten wyświetlacz zapewnia krystalicznie czysty obraz nawet w warunkach wysokiego oświetlenia otoczenia.Zintegrowana technologia dotykowa pojemnościowa z powłoką przeciwbrzmień (6H twardości) zapewnia niezawodne wejście w trudnych warunkach, takich jak fabryki, kioski zewnętrzne i sprzęt medyczny.
Kluczowe cechy
Jasność Full HD: rozdzielczość 1920×1080 z 16,7 miliona kolorów dla ostrego tekstu, grafiki i wideo.
Interfejs eDP o dużej prędkości: 2-pasowy wbudowany port wyświetlania (2,7 Gbps) gwarantuje płynną transmisję danych.
Działanie przy szerokiej temperaturze: niezawodna wydajność od -20°C do +70°C (przechowywanie: od -30°C do +80°C).
50Światło tylne LED o częstotliwości 1000 godzin: energooszczędna konstrukcja z wydłużoną żywotnością w celu ograniczenia konserwacji.
Przemysłowa trwałość: powierzchnia antyświetlna, konstrukcja odporna na wstrząsy i zgodność z RoHS.
Łatwa integracja: obsługuje przyciemnianie PWM, interfejsy dotykowe I2C/USB/UART oraz wejście zasilania prądu stałego (logika 3.3V, podświetlenie 12V/24V).
Doskonałość techniczna
Wydajność optyczna: kąty widzenia 85°, współczynnik kontrastu 800:1 i czas reakcji 30 ms.
Wrażliwość dotykowa: działa bezbłędnie z rękawiczkami, w mgle / wilgotności powierzchni i obsługuje wielofunkcję dotykową.
Robust Design: Szczupły profil (głębokość 5,2 mm), lekkie i osłonięte przez EMI złącze (I-PEX 20455-030E).
Certyfikat niezawodności: certyfikat ISO 9001/14001, testowany przez 72 godziny pod wpływem wilgotności i wstrząsu termicznego.
Idealne zastosowania
Panele przemysłowe HMI
Terminal POS/terminal detaliczny
Urządzenia medyczne do diagnostyki
Systemy wideokonferencji
Informacje o transporcie i rozrywce
Inteligentne automaty
Dlaczego wybrałeś ten wyświetlacz?
Zaprojektowany przez Saef Technology Limited (Szenzhen), SFTO1330SM-7208A3CT2 łączy najnowocześniejszą technologię optyczną z przemysłową wytrzymałością.Jego interfejs eDP upraszcza integrację z systemami wbudowanymi, podczas gdy pojemnościowy ekran dotykowy zwiększa interakcję użytkownika.ten moduł jest zoptymalizowany do 24/7 pracy w najtrudniejszych środowiskach w Europie i Ameryce Północnej.
Wniosek o dostosowanie
Kontaktsales2@saef.com.cndla wersji zamkniętych IP65, opcji dotyku pojemnościowego lub niestandardowych konstrukcji ramek.
Wymiary zewnętrzne
Definicja pin interfejsu
| Numer PIN. | Symbol | Wpływ/wyjście | Funkcja |
| 1 | CABC_ EN / NC | - | Rezerwowane dla płyt CD |
| 2 | H_GND | P | Wysokiej prędkości |
| 3 | Pojazd1_N | Ja... | Połączenie sygnału uzupełniającego pas 1 |
| 4 | Pojazd1_P | Ja... | Prawdziwy pas łącza sygnałowego 1 |
| 5 | H_GND | P | Wysokiej prędkości |
| 6 | Ścieżka_N | Ja... | Połączenie sygnału komplementarnego pas 0 |
| 7 | Ścieżka 0P | Ja... | Prawdziwy pas łącza sygnałowego 0 |
| 8 | H_GND | P | Wysokiej prędkości |
| 9 | AUX_CH_P | Ja... | Prawdziwy kanał pomocniczy sygnału |
| 10 | AUX_CH_N | Ja... | Kanał pomocniczy sygnału uzupełniającego |
| 11 | H_GND | P | Wysokiej prędkości |
| 12 | LCD_VDD | P | Logika LCD i zasilanie sterownika (3,3 V) |
| 13 | LCD_VDD | P | Logika LCD i zasilanie sterownika (3,3 V) |
| 14 | NC | Ja... | Rezerwowane do użytku przez producenta LCD |
| 15 | LCD_GND | P | Logika LCD i uziemienie sterownika |
| 16 | LCD_GND | P | Logika LCD i uziemienie sterownika |
| 17 | HPD | O | Pin sygnału HPD |
| 18 | LED-1 | P | Podłoga podświetlenia |
| 19 | LED-2 | P | Podłoga podświetlenia |
| 20 | LED-3 | P | Podłoga podświetlenia |
| 21 | LED-4 | P | Podłoga podświetlenia |
| 22 | BL_ ENABLE | Ja... | Światło tylne włączone/wyłączone |
| 23 | BL_PWM_DIM | Ja... | System PWM |
| 24 | SCL/NC | - | Rezerwowane do użytku przez producenta LCD |
| 25 | SDA/NC | - | Rezerwowane do użytku przez producenta LCD |
| 26 | BL_PWR | P | Moc podświetlenia |
| 27 | BL_PWR | P | Moc podświetlenia |
| 28 | BL_PWR | P | Moc podświetlenia |
| 29 | BL_PWR | P | Moc podświetlenia |
| 30 | NC | - | Rezerwowane do użytku przez producenta LCD |
Charakterystyka optyczna
| Parametr | Warunki | Min. | Typowy. | Max, proszę. | Jednostka | |
|
kąt widzenia (CR>10) |
Horyzontalny | θL | - | 85 | - |
stopień |
| θ R | - | 85 | - | |||
| Pionowa | θT | - | 85 | - | ||
| θB | - | 85 | - | |||
| Wskaźnik kontrastu | Centrum | 600 | 800 | - | - | |
| Czas reakcji | Tr+Td | - | 30 | 35 | ms | |
|
CF Kolorowa chromatyczność(CIE1931) |
Czerwony x |
Typowy. - 0.05 |
TBD |
Typowy. +0.05 |
- | |
| Czerwony y | TBD | - | ||||
| Zielony x | TBD | - | ||||
| Zielony y | TBD | - | ||||
| Niebieski x | TBD | - | ||||
| Niebieski y | TBD | - | ||||
| Biały x | (0,323) | - | ||||
| Białe y | (0,379) | - | ||||
| Współczynnik NTSC | % | (72) | - | |||
|
Środek Światłość biała |
Wydarzenia | 800 | 1000 | cd/m2 | ||
Charakterystyka podświetlenia
| Parametry | Symbol | Min. | Typowy. | Max, proszę. | Jednostka |
| Napięcie zasilania | VBL | 5 | 12.0 | 37 | V |
|
Prąd zasilania dla podświetlenia |
ILED | 6 |
- |
25 | mA |
| Zasilanie światła tylnego | PLED | 0.18 | - | 5.55 | W |
| Modulowane napięcie sygnału świetlnego | VPWM H | 1.2 | - | 5.0 | V |
| VPWM L | 0 | - | 0.6 | V | |
| Wskaźnik obowiązku kontroli jasności | Obowiązek | 1 | - | 100 | % |
| Częstotliwość regulacji jasności | fPWM | 100 | - | 1,600 | KHz |
| LED-BL ON/OFF Wysokie napięcie | VCNTH | 1.2 | 5.0 | V | |
| LED-BL ON/OFF niskie napięcie | VCNTL | 0 | - | 0.6 | V |
| Żywotność LED | - | 40,000 | 50,000 | - | h |
Specyfikacja CTP
| Kategoria | Parametry | Specyfikacja |
| Ogólne | Struktura | Szkło pokrywające + szkło DITO |
| Wzmocnienie soczewek | Wzmocnione chemicznie | |
| Twardota powierzchni okładki soczewki | ≥ 6H (twardota ołówka) | |
| Wskaźnik przenoszenia światła | ≥ 85% | |
| Temperatura działania | -20°C ~ +70°C, ≤85% RH | |
| Temperatura przechowywania | -30°C ~ +80°C, ≤85% RH | |
| Elektryczne | Interfejs | IIC / USB / UART |
| IC dotykowy | IL12511 | |
| napięcie zasilania (VDD) | 3.3V lub 5V (wybrane) | |
| Odporność gospodarza (SDA/SCL) | Konfiguracja na tablicy głównej | |
| Środowiskowe | Warunki eksploatacji | Funkcjonalne w mgle/wodach powierzchniowych |
| Właściwości powierzchni | Atrament powierzchni | Środki anty-UV |
| Obsługa powierzchni | Światło przeciwbłyskowe (Haze: 10%) | |
| Laminat LCD-TP | OCA (optycznie przejrzysty klej) | |
| Zgodność | Standardy materialne | Zgodny z RoHS i wolny od halogenów |

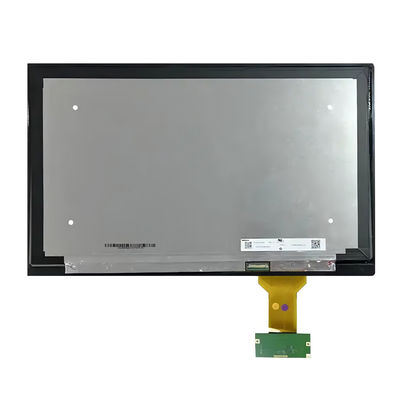

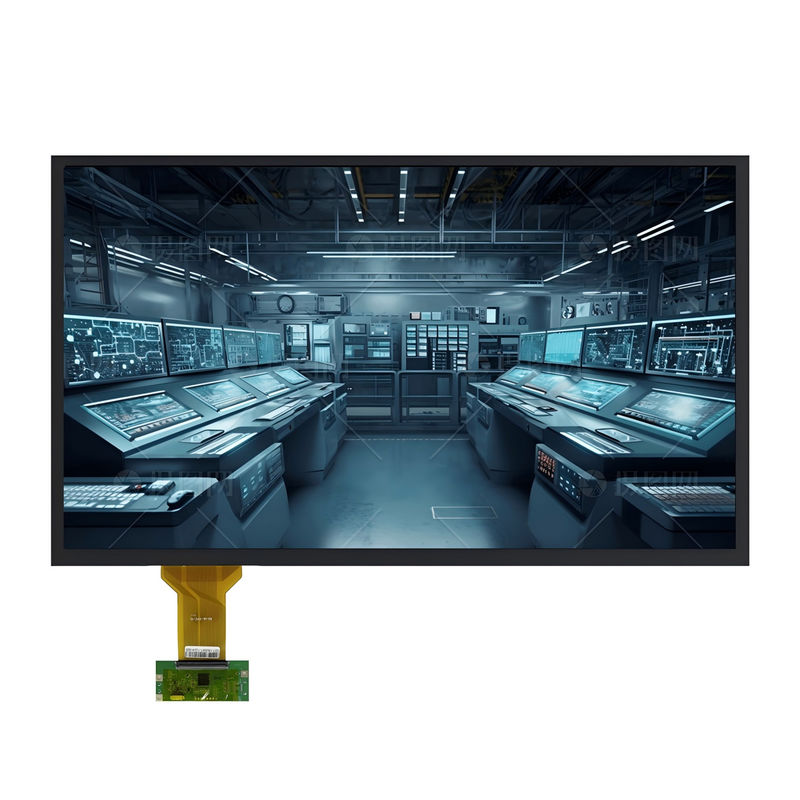

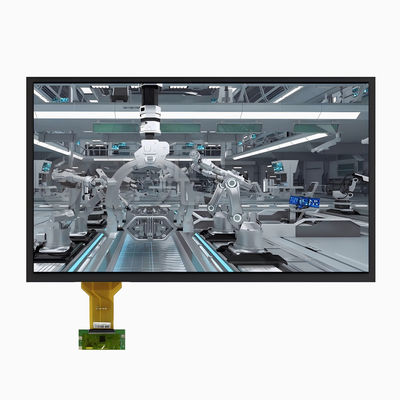

Obraz produktu
