7” TFT RGB LCD, wyświetlacz LCD 800x480 7” Opis
SF-TO700PY-8994A-T Moduł TFT LCD to 7-calowy wyświetlacz TFT LCD o przekątnej 7 cali, kolorowy wyświetlacz TFT LCD 800x480 zRTP (rezystancyjny ekran dotykowy).Ten moduł obsługuje 24-bitowy interfejs RGB.SF-TO700PY-8994A-Tmodel ma wymiary modułu 164,9x100x6,8 mm i obszar aktywny 153,84x85,63mm.jest zintegrowany ze sterownikiem EK9716BD4 + EK73002AB2 na module, a jego logiczne napięcie zasilania waha się od 2,6V do 3,3V.typowa wartość to 2,8V.
Moduł LCD może pracować w temperaturach od -20℃ do +70℃;jego temperatury przechowywania wahają się od -30 ℃ do + 80 ℃.SF-TO700PY-8994A-T jest zJasność 300 cd/m2.Jeśli chcesz dostosować luminancję, skontaktuj się z nami w celu uzyskania dodatkowej pomocy technicznej, możemy zwiększyć jasność powierzchni do 1000 nitów.
| Produkt: |
7-calowy dotykowy wyświetlacz LCD TFT |
Rezolucja: |
800x480 pikseli |
| Berło: |
24 bity RGB |
Wymiar konspektu: |
164,9x100x6,8 mm |
| Ekran dotykowy: |
Z rezystancyjnym ekranem dotykowym |
Wymiar szkła pokrywy: |
Konfigurowalny |
| Kierunek oglądania: |
Godzina szósta |
Kod PIN: |
50 szpilek |
| Połączenie: |
Podłączanie |
Luminancja powierzchni: |
300 Cd/m2 (nitów) |
| Żywotność diody LED: |
40 000 godzin |
Zgodność: |
Zgodność z REACH i RoHS |
Definicja pinów
Pin1-2, podświetlenie LEDA LED (anoda)
Pin3-4, tylne światło LEDK LED (katoda)
Pin5, uziemienie GND
Pin6, wspólne napięcie VCOM (NC)
Pin7, cyfrowy zasilacz DVDD
Pin8, wybór trybu DE/SYNC.Zwykle ciągnij wysoko.(H: tryb DE. L: tryb HS/VS)
Pin9, sygnał włączenia danych DEN
Pin10, sygnał synchronizacji pionowej VSYNC
Pin11, sygnał synchronizacji poziomej HSYNC
Pin12~Pin19, B7-B0 Niebieska magistrala danych
Pin20~Pin27, G7-G0 Zielona magistrala danych
Pin28 ~ Pin35, R7-R0 Czerwona magistrala danych
Pin36, uziemienie GND
Pin37, sygnał zegara DOTCLK Dot
Pin38, uziemienie GND
Pin39, lewy/prawy trzpień sterowania wyświetlaczem SHLR.Normalny ciąg wysoki
Pin40, pin sterowania wyświetlaczem w górę/w dół UPDN.Normalny ciąg niski
Pin41, dodatnia moc VGH dla TFT
Pin42, VGL ujemna moc dla TFT
Pin43, AVDD Analogowe napięcie zasilania
Pin44, sygnał resetowania NRESET
Pin45, NC Brak połączenia
Pin46, wspólne napięcie VCOM (NC)
Pin47, pin kontrolny funkcji DITHER Dithering.Normalny ciąg niski.H: Włącz funkcję ditheringu, rozdzielczość 6 bitów.L: Wyłącz funkcję ditheringu, rozdzielczość 8 bitów
Pin48, uziemienie GND
Pin49~Pin50, NC Brak połączenia
7” TFT RGB LCD, wyświetlacz LCD 800x480 7” Rysunek

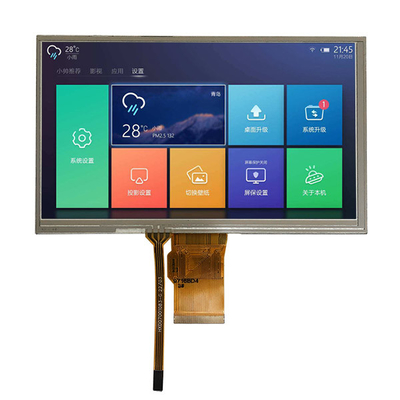

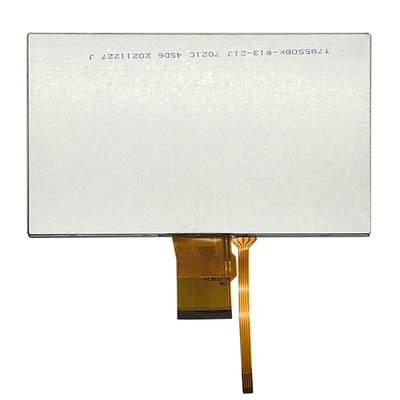

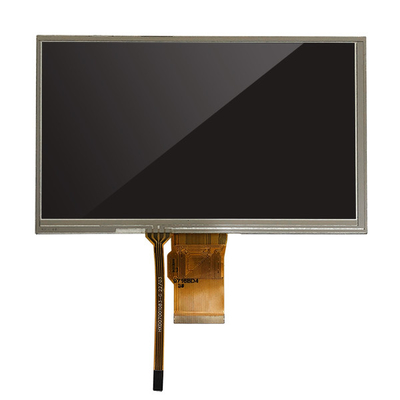

7” TFT RGB LCD, wyświetlacz LCD 800x480 7” Prawdziwy obraz produktu
