Szczegóły Produktu:
|
| Kluczowe słowa: | Moduł dotykowy TFT LCD o przekątnej 7 cali | Ekran dotykowy: | PCAP (pojemnościowy ekran dotykowy) |
|---|---|---|---|
| Rozstrzygnięcie: | 1024x600 | Wymiary szkła nakrywkowego: | Opcjonalnie do personalizacji |
| Interfejs LCM: | INTERFEJS RGB | Luminancja powierzchni: | 200 cd/m2 |
| Żywotność diody LED: | 40 000 godzin | Szpilki: | 50 PIN-ów |
| Kierunek patrzenia: | Bezpłatny(80/80/80/80) | Interfejs CTP: | I2C |
| Temperatura robocza: | ¥20°C do +70°C | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 1024x600 7-calowy ekran dotykowy TFT,7-calowy ekran dotykowy IPS TFT,panel dotykowy TFT PCAP |
||
7" TFT LCD Touch Module IPS pełny kąt widzenia 1024x600 kropek z interfejsem RGB z PCAP

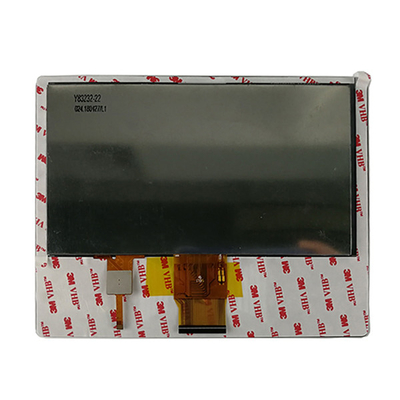

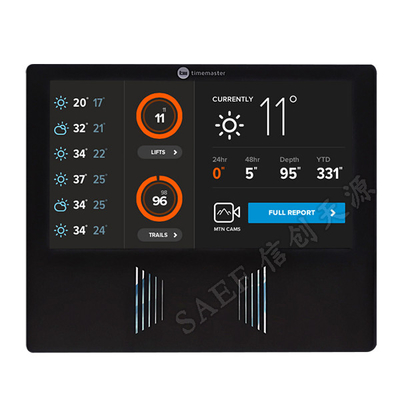

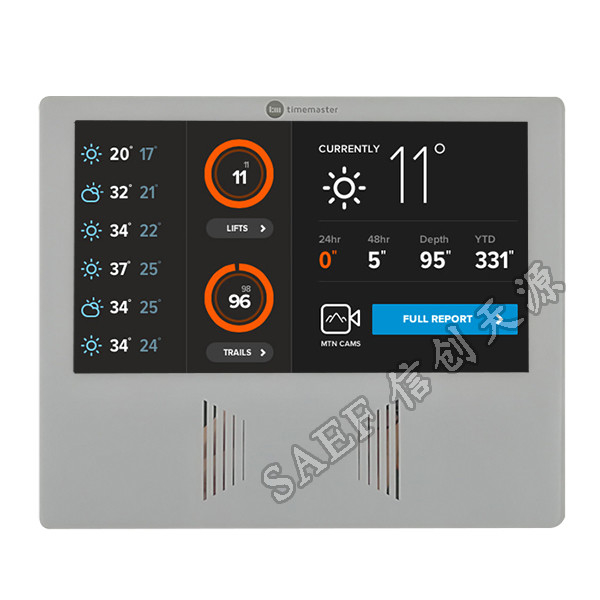

SAEF Technology SF-TC700B-8619A-CT3/CT4 to 7-calowy wyświetlacz LCD TFT typu IPS z pełnym kątem widzenia o rozdzielczości QVGA 1024x600 pikseli.dostępne szkło pokrywające w kolorze czarnym i białym.

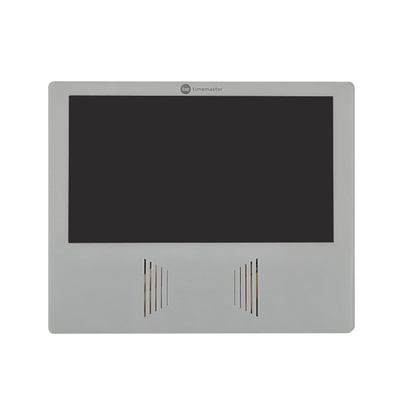

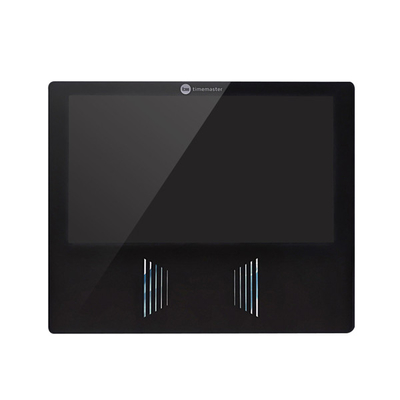

Ten moduł LCD ma wymiary konturów 182,5*151*5,38 mm, a rozmiar AA 154,21x85,92 mm. Ten 7" TFT LCD jest z PCAP ((Capacitive Touch Screen). SF-TC700B-8619A-CT3 ma białe szkło pokrycia,i SF-TC700B-8619A-CT4 jest z czarnym okna pokrycia. Interfejs LCM jest z interfejsem RGB, 50 pinów. Interfejs CTP jest I2C. SF-TC700B-8619A-CT3/CT4 ma jasność powierzchni 320cd/m2 (nits),ten moduł wyświetlacza LCD może działać w temperaturze od ∼20°C do +70°C.
| Kluczowe słowa: | 7" TFT LCD Touch Module | Ekran dotykowy: | PCAP ((Kapacytatywny ekran dotykowy) |
|---|---|---|---|
| Rozstrzygnięcie: | 1024x600 | Wymiar szkła pokrywy: | Opcjonalnie do dostosowania |
| Interfejs LCM: | Interfejs RGB | Światłość powierzchni: | 200 Cd/m2 |
| Żywotność LED: | 40000 godzin | Wyroby: | 50 kodów PIN |
| W kierunku widzenia: | Bezpłatnie (80/80/80/80) | Interfejs CTP: | I2C |
| Temperatura pracy: | ¥20°C Do +70°C | Zgodność: | Zgodność z przepisami REACH i RoHS |
7 cali TFT LCD Touch Module Rysunek
Interfejs CTP
Pin1, GND
Pin 2, SDA 1,8 V.
Pin3, SCL 1,8V
Pin 4, VCC 2,8V
Pin5, INT 1,8 V
Pin 6, RST 1,8 V
| Numer PIN. | SYMBOL | Definicja |
| 1 | LED+ | Moc dla podświetlenia LED (anody) |
| 2 | LED+ | Moc dla podświetlenia LED (anody) |
| 3 | Światło LED | Pojemność dla podświetlenia LED (katody) |
| 4 | Światło LED | Pojemność dla podświetlenia LED (katody) |
| 5 | GND | GROUND ((0V) |
| 6 | VCOM | napięcie zasilania do wspólnej elektrody panelu TFT |
| 7 | DVDD | Zasilanie dla obwodów cyfrowych i analogowych |
| 8 | Moduł | Wybierz tryb DE/SYNC. MODE=0:SYNC; MODE=1:DE; |
| 9 | DE | Wprowadzenie danych Włączyć tryb TTL. |
| 10 | VS | Wprowadzenie synchronizacji pionowej |
| 11 | HS | Horyzontalny wpis synchronizacji |
| 12 ~ 19 | B7~B0 | Dane niebieskie |
| 20 ~ 27 | G7~G0 | Dane zielone |
| 28 ~ 35 | R7~R0 | Dane czerwone |
| 36 | GND | GROUND ((0V) |
| 37 | DCLK | Równoległe wejście zegara RGB. |
| 38 | GND | GROUND ((0V) |
| 39 | L/R | Wybór lewy / prawy |
| 40 | U/D | Ustawienie sterownika bramy w górę / w dół |
| 41 | VGH | Brama WŁASNOŚCI |
| 42 | VGL | Włókno bramy OFF |
| 43 | AVDD | Moc dla obwodu analogowego |
| 44 | Zresetowanie | Rezerwacja globalna |
| 45 | NC | Brak połączenia. |
| 46 | VCOM | napięcie zasilania do wspólnej elektrody panelu TFT |
| 47 | DITHB | Włączyć/ wyłączyć funkcję hamowania. |
| 48 | GND | GROUND ((0V) |
| 49 | NC | Brak połączenia. |
| 50 | NC | Brak połączenia. |
| Pozycja | Symbol | Min. | TYP | Max. | Zjednoczenie | Badanie
Warunki |
Uwaga: |
| Napięcie zasilania | Vf | 9.3 | 9.6 | 9.9 | V | If=160 mA | / |
| Prąd zasilający | Jeśli | / | 160 | / | mA | / | / |
| Wsteczne napięcie | Vr | / | / | 5 | V | / | |
| Rozpraszanie mocy | Pd | / | 1536 | / | mW | / | |
| Intensywność światła dla LCM |
/ |
300 | 320 | 350 | Cd/m2 | If=160mA | / |
| Jednorodność dla LCM | / | 80 | / | / | % | If=160 mA | / |
| Kolor podświetlenia | Biały | ||||||
| Pozycja | Warunki | Czas (h) | Ocena |
| Wysoka temperatura. | 80°C | 120 |
Żadnych nieprawidłowości. w funkcjach i wygląd |
| Wysoka temperatura. | 70°C | 120 | |
| Niska temperatura. | -30°C | 120 | |
| Niska temperatura. | -20°C | 120 | |
| wilgotność | 60°C/ 90% RH | 120 | |
| Cykl temperatury wstrząsu cieplnego | -20°C ¬ 25°C ® 70°C
(0,5 godziny ¬ 5 minut ® 0,5 godziny) |
10 cykli |
Podobne produkty do Twojego projektu
|
Rozmiar |
Szczegóły |
Nasz P/N |
|
7 cali |
800x480typ krajobrazu,z deską sterującą |
SF-TC700I-9239C-T |
|
7 cali |
1024x600 Typ krajobrazu, z CTP lub bez niego, interfejs RGB |
SF-TC700B-8619A-N/CT |
|
7 cali |
1024x600 Typ krajobrazu, z CTP lub bez niego, interfejs MIPI |
SF-TO700B-8857A-N/CT |
|
7 cali |
1024x600 Typ krajobrazu, z CTP lub bez niego, interfejs RGB |
SF-TO700B-8834A-CT |
