Szczegóły Produktu:
|
| Produkt: | Ekran dotykowy TFT o przekątnej 3,4 cala | Rozstrzygnięcie: | 800x800 pikseli |
|---|---|---|---|
| Ekran dotykowy: | z CTP | Kierunek patrzenia: | IPS (80/80/80/80) |
| Układ scalony sterownika: | Ili9881c lub równoważny | Kod PIN: | 39 |
| Rozmiar konturu: | 990,0 x 96,6 x 3,98 (mm) | Obszar aktywny: | 87,6 x 87,6 (mm) |
| Połączenie: | ZIF | Luminancja powierzchni: | 350 cd/m2 (nitów) |
| interfejs: | Pas MIPI 3 | Żywotność diody LED: | 40 000 godzin |
| Układ scalony sterownika CTP:: | HX8526-E30 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Wyświetlacz 800x800 PCAP TFT,3,4-calowy wyświetlacz PCAP TFT |
||
W odniesieniu do tego przedmiotu SF-TO340B-8978A-CT
Zwiększ swoje urządzenie z naszym najnowocześniejszym 3,4-calowym okrągłym wyświetlaczem PCAP TFT, oferującym oszałamiającą rozdzielczość 800 x 800 kropek.Ten wyświetlacz zapewnia krystalicznie przejrzysty obraz i został zaprojektowany do płynnego integracji z różnymi aplikacjami, od elektroniki użytkowej po rozwiązania przemysłowe.
Kluczowe cechy:
Zastosowanie:3,4-calowy okrągły wyświetlacz PCAP TFT jest idealny do:
Dlaczego wybrać nasz okrągły wyświetlacz o średnicy 3,5 cm?
Nasz wyświetlacz PCAP TFT łączy wysokiej jakości wizualizację z najnowocześniejszą technologią dotykową,co czyni go idealnym wyborem dla programistów i producentów, którzy chcą tworzyć estetyczne i funkcjonalne produkty..
Specyfikacje:
Zwiększ swój projekt produktu z naszym PCAP TFT Display 3,4-calowy okrągły LCD. Zamów teraz, aby cieszyć się doskonałą mieszanką stylu, wydajności i zaawansowanej technologii dla swojego następnego projektu!
Specyfikacja produktu
| Cechy | Specyfikacja |
| Wielkość | 30,4 cala |
| Rozstrzygnięcie | 800 ((RGB) x 800 |
| Rodzaj technologii | a-Si |
| Konfiguracja pikseli | RGB pas pionowy |
| Pikselowy rozmiar. | 109.5*109.5 |
| Tryb wyświetlania | SFT |
| Obsługa powierzchni | HC |
| Kierunek widzenia | Bezpłatnie |
| Moduł (W x H x D) (mm) z CTP | 990,0 x 96,6 x 3.98 |
| Obszar aktywny ((mm) | 87.6*87.6 |
| Z/bez TSP | Z CTP |
| Odpowiedni typ połączenia | FPC |
| Numery LED | 8 diod |
| CTP Twardość powierzchni | ≥ 7H |
| Masa (g) | TBD |
| Interfejs | MIPI 3 pas |
| Głębokość koloru | 16.7M |
| IC sterownika LCD | ILI9881C |
| IC sterownika CTP | HX8526-E30 |
| Interfejs CTP | IIC |
Rysunek
![]()
![]()
Definicja pin interfejsu
|
Szpilka Nie, nie, nie. |
Symbol | Wpływ/wyjście | Funkcja |
| 1 | GND | GND | Ziemia mocy |
| 2 | LEDA | P |
Anodę LED |
| 3 | LEDA | P | |
| 4 | LEDK | P | Katodę LED |
| 5 | LEDK | P | |
| 6 | GND | GND | Ziemia mocy |
| 7 | VDD ((-5V) | P |
-5V WSTÓP |
| 8 | VDD ((-5V) | P | |
| 9 | GND | GND | Ziemia mocy |
| 10 | VDD ((+5V) | P |
+5V WSTÓD |
| 11 | VDD ((+5V) | P | |
| 12 | GND | GND | Ziemia mocy |
| 13 | IOVCC | P | Zasilanie 1,8 V |
| 14 | IOVCC | P | |
| 15 | GND | GND | Ziemia mocy |
| 16 | Zresetowanie | Ja... | Globalny pin resetowy |
| 17 | GND | GND | Ziemia mocy |
| 18 | TE | Ja... | wydajność efektu rozdarcia |
| 19 | GND | GND | Ziemia mocy |
| 20 | NC | N |
Brak połączenia. |
| 21 | NC | N | Brak połączenia. |
| 22 | NC | N | Brak połączenia. |
| 23 | GND | GND | Ziemia mocy |
| 24 | LAN2_P | Ja... | pas MIPI 2+ |
| 25 | NC | N | Brak połączenia. |
| 26 | LAN2_N | Ja... | pas MIPI 2- |
| 27 | GND | GND | Ziemia mocy |
| 28 | CLK_P | Ja... | Zegar MIPI + |
| 29 | NC | N | Brak połączenia. |
| 30 | Wyniki oceny | Ja... | Zegar IMIPI - |
| 31 | GND | GND | Ziemia mocy |
| 32 | LAN1_P | Ja... | pas MIPI 1+ |
| 33 | NC | N | Brak połączenia. |
| 34 | LAN1_N | Ja... | pas MIPI 1- |
| 35 | GND | GND | Ziemia mocy |
| 36 | LAN0_P | Ja... | pas MIPI 0+ |
| 37 | NC | N | Brak połączenia. |
| 38 | LAN0_N | Ja... | pas MIPI 0- |
| 39 | GND | GND | Ziemia mocy |
CTP Interface Pin Definicja
| Szpilka | Nazwa |
| 1 | VCCA ((2,8V) |
| 2 | VCCD ((1.8V) |
| 3 | SCL |
| 4 | SDA |
| 5 | GND |
| 6 | GND |
| 7 | TSIX |
| 8 | NC |
| 9 | NC |
| 10 | XRES |
Maksymalne ratingi bezwzględne
| Pozycja | Symbol | Min. | Max. | Jednostka |
| Napięcie zasilania | IOVCC | - 0.3 | 3.3 | V |
| Napięcie zasilania | VDD ((+5V) | - 0.3 | 6.5 | |
| Napięcie zasilania | VDD ((-5V) | - Sześć.5 | 0.3 | |
| Napięcie zasilania logicznego | VCCIO | - 0.3 | 3.3 | V |
| Temperatura pracy | Na górze | -20 | 70 | °C |
| Temperatura przechowywania | Tst | - 30 | 80 | °C |
| Absolutna wilgotność | AH | - Tak. | ≤ 70 | g/m3 |
Charakterystyka elektryczna
| Pozycja | Symbol | Min. | TYP | Max. | Jednostka | |
| Napięcie zasilania | IOVCC | 1.75 | 1.8 | 3.3 | V | |
| Napięcie zasilania | VDD ((+5V) | 4.5 | 5.0 | 6 | V | |
| Napięcie zasilania | VDD ((-5V) | -6 | - Pięć.0 | - Cztery.5 | ||
|
Wpływ Sygnał napięcie |
Wysoki poziom | HIV | 0.7*IOVCC | - | IOVCC | V |
| Niski poziom | VIL | 0 | - | 0.3*IOVCC | V | |
Specyfikacja podświetlenia
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka | Uwaga |
| Prąd prądowy | Jeżeli | 18 | 20 | 22 | mA | 1 LED |
| Włókno przednie | VF | - | 12.8 | - | V | BLH-BLL |
| Zużycie mocy światła tła | WBL | - | 512 | - | mW | 8 diod |
| Czas eksploatacji | - | - | 30,000 | - | Godziny | Dla każdej diody LED |
Charakterystyka optyczna
| Pozycja | Symbol | Warunki | Min. | Rodzaj | Maksymalnie | Jednostka | |
|
Z punktu widzenia |
θT |
CR ¢10 |
70 | 80 | - Tak. |
Stopień |
|
| θB | 70 | 80 | - Tak. | ||||
| θL | 70 | 80 | - Tak. | ||||
| θR | 70 | 80 | - Tak. | ||||
| Wskaźnik kontrastu | CR | θ=0o | 600 | 800 | - Tak. | ||
|
Czas reakcji |
Tony | 25°C |
- Tak. |
25 |
35 |
ms |
|
| Toff | |||||||
| Jednorodność | U | 75 | 80 | - Tak. | % | ||
| NTSC | 65 | 70 | - Tak. | % | |||
| Światłość | L | 280 | 350 | - Tak. | cd/m2 | ||

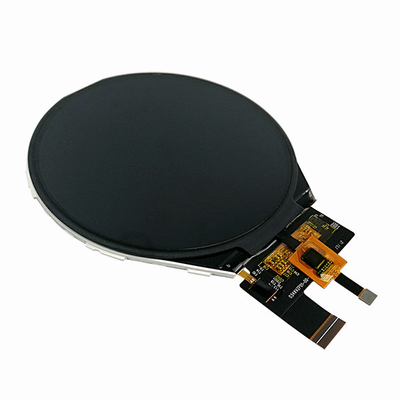

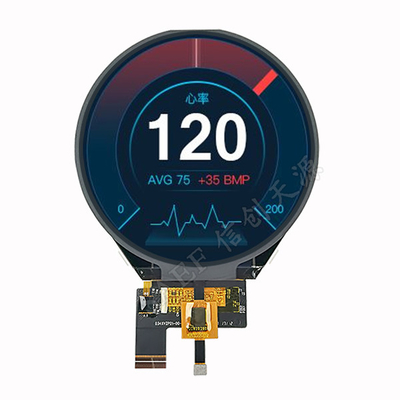

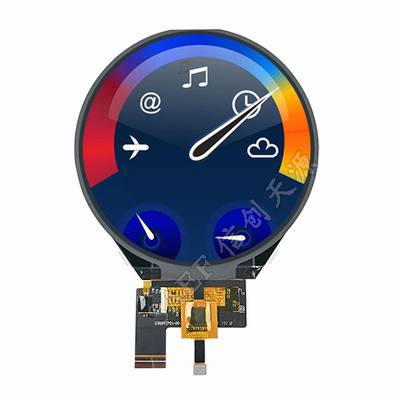

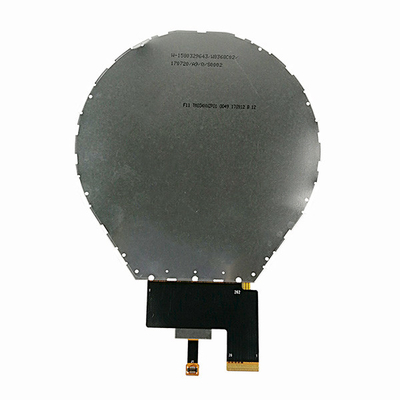

Obraz produktu
![]()
![]()
![]()
![]()
