Szczegóły Produktu:
|
| Produkt: | 3,5-calowy wyświetlacz TFT QVGA RGB | Rozstrzygnięcie: | 320x240 punktów |
|---|---|---|---|
| Ekran dotykowy: | z ekranem dotykowym PCAP | Osłona obiektywu: | Możliwość dostosowania |
| Kierunek patrzenia: | Godzina szósta | Interfejs: | INTERFEJS RGB |
| Wym. konturu: | 76,9 x 63,9 x 4,65 mm | Kod PIN: | 54 piny |
| Połączenie: | Wtykanie | Temperatura robocza: | -20℃ do +70℃ |
| Luminancja powierzchni: | 320 cd/m2 (można dostosować) | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Wyświetlacz QVGA PCAP TFT,3,5-calowy wyświetlacz PCAP TFT 320x240 |
||
TFT 3,5" Inch QVGA 320x240 Krajobraz RGB LCD Z PCAP Pojemnościowy Ekran dotykowy HX8238 54 Pin
SAEF TECHNOLOGY SF-TO350M-8840A-CT to 3,5-calowa komórka LCD z cienkimi tranzystorami jako elementami aktywnymi i zawiera piksele.3) palców transmisywnego typu głównego panelu TN-LCDRozdzielczość panelu wynosi 320 (RGB) x 240 pikseli i może wyświetlać kolory do 16,7M.
SF-TO350M-8840A-CT jest wyposażony w ekran dotykowy PCAP OCA, PCAP ma strukturę G + G. SF-TO350M-8840A-CT obsługuje interfejs RGB, podczas gdy ekran dotykowy jest interfejsem IIC.
SF-TO350M-8840A-CT TFT moduł LCD jest szeroko stosowany w czarnej skrzynce, urządzeniach inteligentnych, mobilnych POS, czytnika kasy, GPS telefon ręczny, ręczne maszyny do zamawiania żywności, analizatory sygnałów,sprzęt laboratoryjny na górze stanowiska, system bezpieczeństwa, domowa automatyka, mini odtwarzacz audio, monitor dla dzieci i inne urządzenia ręczne itp.
| Produkt: | 3.5" QVGA RGB TFT LCD | Rozstrzygnięcie: | 320X240 kropek |
|---|---|---|---|
| Ekran dotykowy: | Z PCAP touch screen | Okładka soczewki: | Dostosowywalne |
| W kierunku widzenia: | O szóstej | Interfejs: | Interfejs RGB |
| Opis: | 76.9x63.9x4.65 mm | Numer szpilki: | 54 szpilki |
| Połączenie: | Wtykanie | Temperatura pracy: | -20°C do +70°C |
| Światłość powierzchni: | 320Cd/m2 | Zgodność: | Zgodność z przepisami REACH i RoHS |
3.5" RGB TFT, QVGA 3,5 cali LCD Dwyciąganie
Definicja pin interfejsu
| - Nie, nie. | Nazwa kodu PIN | Wpływ/wyjście | Opis |
| 1 | LED-K1 | Ja... | Katodę LED |
| 2 | LED-K2 | Ja... | Katodę LED podłączyć do LED-K1 |
| 3 | LED-A1 | Ja... | Anodę LED |
| 4 | LED-A2 | Ja... | Anodę LED podłączyć do LED-A1 |
| 5-7 | NC | - | Brak połączenia. |
| 8 | /RESET | Ja... | Zresetować pin |
| 9 | CS | Ja... | Pin wejściowy dla sygnału wyboru chipa |
| 10 | SCL | Ja... | Sygnał zegarowy SPI |
| 11 | SDI | Ja... | Pin wejściowy interfejsu SPI |
| 12 | B0 | Ja... | Błękitny sygnał danych (LSB) |
| 13-19 | B1-7 | Ja... | Błękitny sygnał danych |
| 20 | G0 | Ja... | GREEN Sygnał danych ((LSB) |
| 21-27 | G1-7 | Ja... | GREEN sygnał danych |
| 28 | R0 | Ja... | RED sygnał danych (LSB) |
| 29-35 | R1-7 | Ja... | Czerwony sygnał |
| 36 | HSYNC | Ja... | Horyzontalny sygnał synchronizujący |
| 37 | VSYNC | Ja... | Sygnał synchronizacyjny pionowy |
| 38 | DOTCLK | Ja... | Sygnał zegara do próbki każdej daty |
| 39-40 | NC | - | Brak połączenia. |
| 41 | VDD | Ja... | Źródło zasilania +2,8V |
| 42 | VDDIO | Ja... | 1.8V~2.8V Źródło mocy |
| 43 | YU | Ja... | Pin panelu dotykowego |
| 44 | XL | Ja... | |
| 45 | YD | Ja... | |
| 46 | XR | Ja... | |
| 47-51 | NC | - | Nie połączenie |
| 52 | ENABLE | Ja... | Wprowadzanie danych |
| 53-54 | GND | Ja... | Ziemia mocy |
Maksymalna granica bezwzględna
| Pozycja | Symbol | Wartość | Jednostka |
| Napięcie zasilania logicznego | VDD | 1.6~3.3 | V |
| Napięcie wejściowe | Wino | VDD+0.3 | V |
| Temperatura pracy | Topr | -20 do 70 | °C |
| Temperatura przechowywania | Tstg | -30 do 80 | °C |

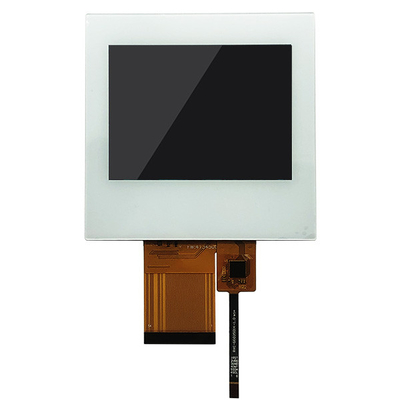

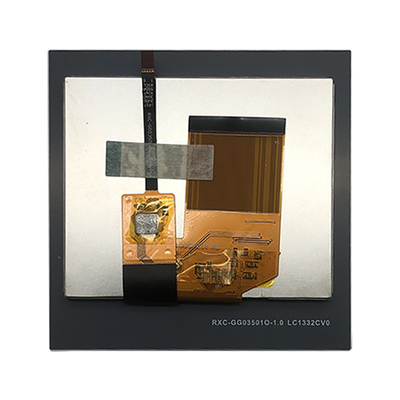

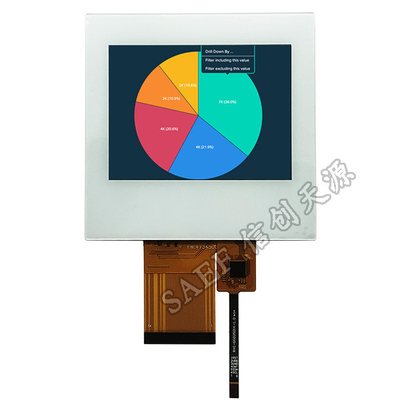

3.5" RGB TFT, QVGA 3,5 cali LCDRzeczywisty obraz produktu
