Szczegóły Produktu:
|
| Produkt: | 1,3-calowy wyświetlacz SPI OLED 7 pinów | Rozstrzygnięcie: | Grafika 128x64 |
|---|---|---|---|
| Interfejsy: | SPI | Oglądanie Algle: | Wszystkie kąty widzenia |
| Kod PIN: | 7 pinów | Kolor: | Biały Niebieski opcjonalnie |
| Rozmiar modułu: | 35,5 (szer.) × 33,6 (wys.) × 2,6 (gł.) (mm) | Szkło: | PMOLED (pasywna matryca OLED) |
| Kontroler: | SH1106 lub równoważny | Operator tymczasowy.: | -40℃ do +85℃ |
| Współczynnik kontrastu: | 2000:1 (kontrast ciemnego pomieszczenia) | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Wyświetlacz OLED SPI 1,3 cala,7-pinowy wyświetlacz OLED 1 |
||
SFOM130YZ7-12864WB-01 Specyfikacja.pdf
1.3 cala OLED, SPI OLED Display Opis
Model SFOM130YZ7-12864WB-01 to element rozszerzający SF-OS130YZ-12864WB-01, który ma płytę PCB na moduł; ma rozmiar przekątny 1,3 cala, wykonany z 128x64 pikseli.Ta płyta PCB z czterema otworami montażowymi jest łatwą metodą dla klientów do mocowania modułów w swoich aplikacjach. Moduł SFOM130YZ7-12864WB-01 jest wbudowany z SH1106 IC; obsługuje 4-przewodowy interfejs SPI; opcjonalny interfejs I2C, obowiązek jazdy 1/64, napięcie zasilania dla logiki wynosi od 3.3V ~ 5V,Poziom I/O od 5V do 3V z obwodem konwersyjnym, wyświetlacz z prądem 50% tablicy kontrolnej wynosi 80mA @ 3.3VDD (typowa wartość).
Ten moduł OLED nadaje się do zastosowań w inteligentnym domu, urządzenia medycznego, inteligentnego sterowania, licznika itp. może działać w temperaturach od -40°C do +85°C;
1. 1,3 cala mini OLED wyświetlacz z rozdzielczością 128X64 i SH1106 chipset
2. Ultra niskie zużycie energii: oświetlenie na pełnym ekranie 0,08w
3. Cztery otwory montażowe dla łatwej instalacji
4Typ interfejsu: SPI (może zostać zmieniony na IIC)
5. Wspiera różnorodne układy sterowania: w pełni kompatybilne z Arduino serii 51, serii msp430, stm32/2 CSR IC, ETC
6napięcie prądu stałego 3V - 5V
Cechy
| Produkt: | 1.3 cali SPI OLED 7 Pin | Rozstrzygnięcie: | Grafika 128x64 |
|---|---|---|---|
| Interfejsy: | 4 SPI przewodowe (opcjonalnie I2C) | Oglądanie Algle: | Wszystkie kąty widzenia |
| Numer szpilki: | 7 pinów (opcjonalnie 4 piny) | Kolor: | Biały niebieski opcjonalnie |
| Wielkość modułu: | 35.5 ((W) × 33.6 ((H) × 2.6 ((T) mm | Szkło: | PMOLED |
| Kontroler: | SH1106 lub równoważny | Czas pracy: | -40°C do +85°C |
| Wskaźnik kontrastu: | 2000: 1 (Kontrastu pomieszczenia ciemnego) | Zgodność: | Zgodność z przepisami REACH i RoHS |
1.3 cali OLED, SPI OLED Display Rysunek

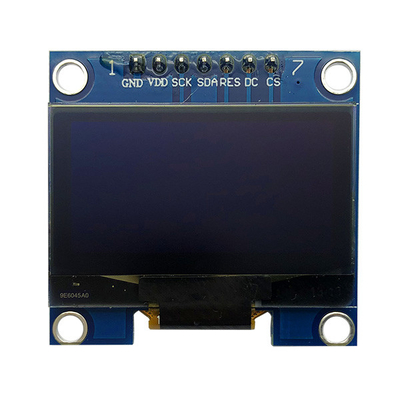

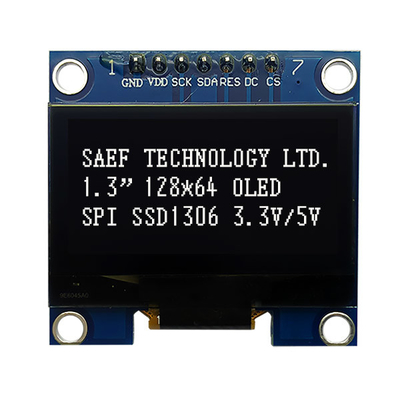

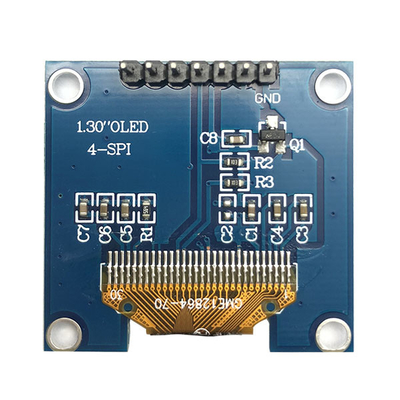

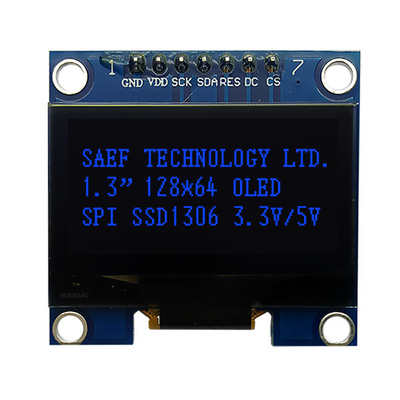

1.3 cali OLED, SPI OLED Display Prawdziwy obraz produktu
Częste pytania:
Czy mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
Co z czasem realizacji?
A: W przypadku produktów nieprzechowywanych, próbki na magazynie natychmiast. 1-1,5 tygodnia do ponownego wykonania próbek. 4-6 tygodni do masowej produkcji. W przypadku produktów zaprojektowanych, 2-3 dni do zaproponowania rysunku;2 godziny do pobierania próbek przy zatwierdzaniu rysunku; 5-6 godzin w przypadku serii próbnej/produkcji seryjnej przy zatwierdzeniu próbki.
Q3. Czy macie jakieś ograniczenie MOQ dla zamówienia próbki i produkcji?
A: Niski MOQ. Dostępne są 3-5 sztuk do sprawdzenia próbek. MOQ produkcji masowej jest zwykle 1K / partia. Wspieramy ilość niższą niż MOQ MP dla zamówienia ścieżkowego / PP.
P4: Jak wysyłasz towary i jak długo trwa ich przyjazd?
Odp.: Wysyłka za pomocą DHL, UPS, FedEx lub TNT. Dojazd trwa 5-7 dni. Wysyłka lotnicza i morska również opcjonalna.
P5: Jak wykonać zamówienie modułu LCD?
A: Po pierwsze, daj nam znać swoje wymagania lub aplikację.
Po drugie, cytujemy zgodnie z Waszymi wymaganiami lub sugestiami.
Po trzecie, klient potwierdza próbki i składa depozyt na formalne zamówienie.
Po czwarte, zorganizujemy produkcję.
P6: Czy można wydrukować moje logo na produkcie LCD?
A: Tak. Proszę poinformować nas formalnie na etapie projektowania, a my zrobimy próbki z logo do testu próbki i zatwierdzenia. Po zatwierdzeniu próbki, produkcja masowa będzie kontynuować zatwierdzone próbki.
Q7: Czy oferujesz gwarancję na produkty?
O: Tak, oferujemy 1 rok gwarancji na nasze produkty.
P8: Jak postępować z wadliwymi?
A: Po pierwsze, Nasze produkty są produkowane w ścisłym systemie kontroli jakości i wadliwy wskaźnik będzie mniejszy niż 0,2%.
Po drugie, w okresie gwarancji wyślemy nowe płyty LCD z nowym zamówieniem w niewielkiej ilości.Naprawiamy je i odesłamy do Ciebie lub możemy omówić rozwiązanie, w tym ponowne połączenie zgodnie z rzeczywistą sytuacją.
