Szczegóły Produktu:
|
| Produkt: | 0.96 cali OLED 4 pinów I2C | Rozstrzygnięcie: | 96 x 16 pikseli |
|---|---|---|---|
| Struktura: | COG + PCB | interfejs: | Interfejs I2C |
| Układ scalony sterownika: | SSD1306 lub równoważny | Ekran dotykowy: | Dostosowywalne |
| Kierunek patrzenia: | Wszystkie kąty widzenia | Wym. konturu: | 32,54 × 10 × 2,4 mm |
| Połączenie: | Metalowe szpilki | Kod PIN: | 4 szpilki |
| Temperatura robocza: | -40℃ do +80℃ | Temperatura przechowywania.: | -40℃ do +85℃ |
| Życie: | 50 000 godzin przy 60 cd/m2 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 4-pinowy moduł wyświetlacza OLED,moduł wyświetlacza OLED 96x16,wyświetlacz OLED 0 |
||
SFOM069YZ4-9616WB-01 Specyfikacja.pdf
0.69" 96x16 OLED, 4 pin IIC 0,69 cali Moduł OLED Opis
SFOM069YZ4-9616WB-01 to graficzny COG z modułem PCB OLED, który jest wykonany z rozdzielczości 96x16 pikseli, diagonalnego rozmiaru 0,69 cala. SFOM069YZ4-9616WB-01 jest wbudowany z SSD1306 IC;obsługuje interfejs I2C, 1/16 obowiązku jazdy. Ma kontur PCB o rozmiarach 32,54 × 10 mm z otworami montażowymi na pokładzie i 4x1 metalowymi szpilkami na modułach.
1Interfejs seryjnej komunikacji IIC, proste okablowanie, tylko 2 linie sygnałowe, podłączone do zasilania linią 4PIN, łatwe w obsłudze;
2. Biały kolor, kąt widzenia: większy niż 160 stopni, Kompatybilny z Arduino, serii 51, ESP, STIM32 / 2, chipami SCR.
3Niskie zużycie energii: 0,05 W w czasie normalnej pracy, napięcie wspierające: 3,3 V prądu stałego, temperatura robocza: -40 C-80 C.

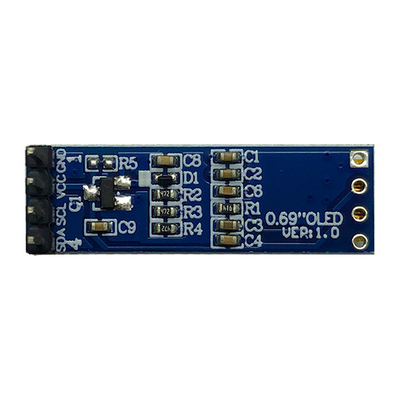

Definicja szpilki
Pin 1, GND, Gound z obwodu logicznego.
Pin 2, VCC, źródło zasilania dla OLED, to jest pin zasilania napięciem.
Pin 3, SCL, wejście zegara seryjnego SCL
Pin 4, SDA, seryjny wpis danych SD
Informacje o produkcie
| Produkt: | 0.96 cali OLED 4 szpilki I2C | Rozstrzygnięcie: | 96x16 pikseli |
|---|---|---|---|
| Struktura: | COG + PCB | Interfejs: | Interfejs I2C |
| System sterowania: | SSD1306 lub równoważny | Ekran dotykowy: | Dostosowywalne |
| W kierunku widzenia: | Wszystkie kąty widzenia | Opis: | 320,54 × 10 × 2,4 mm |
| Połączenie: | Metalowe szpilki | Numer szpilki: | 4 szpilki |
| Temperatura pracy: | -40°C do +80°C | Temperatura przechowywania: | -40°C do +85°C |
| Czas trwania: | 50,000 godzin @ 60cd/m2 | Zgodność: | Zgodność z przepisami REACH i RoHS |
Częste pytania
Czy mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
Co z czasem realizacji?
A: W przypadku produktów nieprzechowywanych, próbki na magazynie natychmiast. 1-1,5 tygodnia do ponownego wykonania próbek. 4-6 tygodni do masowej produkcji. W przypadku produktów zaprojektowanych, 2-3 dni do zaproponowania rysunku;2 godziny do pobierania próbek przy zatwierdzaniu rysunku; 5-6 godzin w przypadku serii próbnej/produkcji seryjnej przy zatwierdzeniu próbki.
Q3. Czy macie jakieś ograniczenie MOQ dla zamówienia próbki i produkcji?
A: Niski MOQ. Dostępne są 3-5 sztuk do sprawdzenia próbek. MOQ produkcji masowej jest zwykle 1K / partia. Wspieramy ilość niższą niż MOQ MP dla zamówienia ścieżkowego / PP.
P4: Jak wysyłasz towary i jak długo trwa ich przyjazd?
Odp.: Wysyłka za pomocą DHL, UPS, FedEx lub TNT. Dojazd trwa 5-7 dni. Wysyłka lotnicza i morska również opcjonalna.
P5: Jak wykonać zamówienie modułu LCD?
A: Po pierwsze, daj nam znać swoje wymagania lub aplikację.
Po drugie, cytujemy zgodnie z Waszymi wymaganiami lub sugestiami.
Po trzecie, klient potwierdza próbki i składa depozyt na formalne zamówienie.
Po czwarte, zorganizujemy produkcję.
P6: Czy można wydrukować moje logo na produkcie LCD?
A: Tak. Proszę poinformować nas formalnie na etapie projektowania, a my zrobimy próbki z logo do testu próbki i zatwierdzenia. Po zatwierdzeniu próbki, produkcja masowa będzie kontynuować zatwierdzone próbki.
Q7: Czy oferujesz gwarancję na produkty?
O: Tak, oferujemy 1 rok gwarancji na nasze produkty.
P8: Jak postępować z wadliwymi?
A: Po pierwsze, Nasze produkty są produkowane w ścisłym systemie kontroli jakości i wadliwy wskaźnik będzie mniejszy niż 0,2%.
Po drugie, w okresie gwarancji wyślemy nowe płyty LCD z nowym zamówieniem w niewielkiej ilości.Naprawiamy je i odesłamy do Ciebie lub możemy omówić rozwiązanie, w tym ponowne połączenie zgodnie z rzeczywistą sytuacją.
0.69" 96x16 OLED, 4-pin IIC 0,69 cali Moduł OLED Rysunek produktu

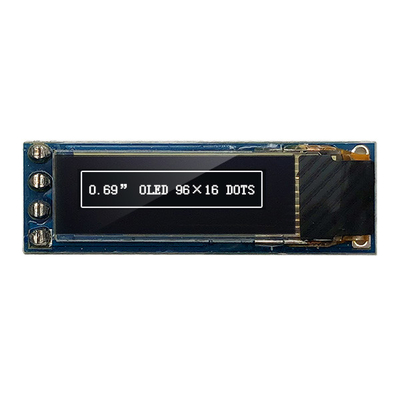

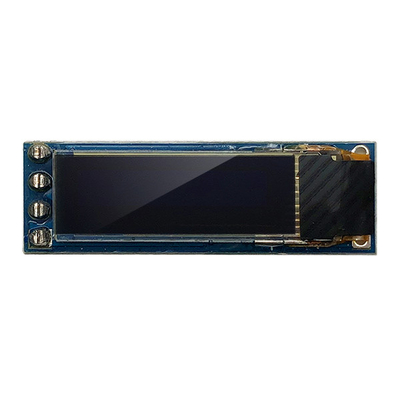

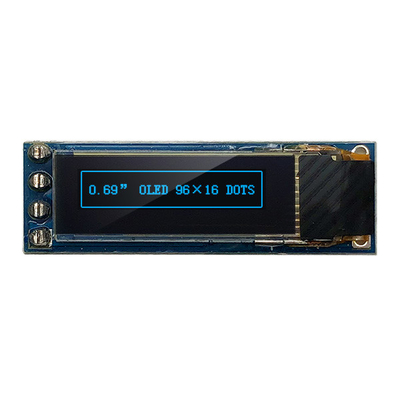

0.69" 96x16 OLED, 4-pin IIC 0,69 cali Moduł OLED Obraz produktu
