Szczegóły Produktu:
|
| Produkt: | Wyświetlacz LCD 16x2 z pinem nagłówka | Znaki / Kolumny: | 16 znaków x 2 linie |
|---|---|---|---|
| Typ LCD: | FSTN, pozytywny, transmisyjny | Optyka: | 6:00 |
| Wym. obrys.: | 80 (dł.) x 36 (szer.) x 12,1 (głęb.) mm | Obszar wyświetlania: | 80,1 (dł.) x 18 (szer.) mm |
| Plamka: | 64,5 (dł.) x 16 (szer.) mm | Metoda jazdy: | 1/16 Obowiązek, 1/5 Odchylenie |
| Temperatura pracy: | -20 ° C do + 70 ° C (konfigurowalny) | Kod PIN: | 16 pinów (konfigurowalny) |
| Kontroler: | SPLC780D lub odpowiednik | Berło: | MPU 8 bitów, I2C opcjonalnie |
| Złącze: | Piny nagłówka | Zgodność: | Zgodność z REACH i RoHS |
| Podkreślić: | MPU Niestandardowy znakowy LCD 16x2,5V Niestandardowy znakowy LCD 16x2,Nagłówek Pin lcd 16x2 znaków |
||
Znakowy wyświetlacz LCD 16x2 ze złączem nagłówka FSTN Dodatni transmisyjny interfejs MPU 5V białe podświetlenie LED
Wyświetlacz LCD 16x2 z białymi diodami LED, 16x2 ze złączem pinowym Opis wyświetlacza
SAEF Technology SF-1602L to monochromatyczny moduł LCD COB Character LCD 16x2.Jest wbudowany w kontroler SPLC780D lub równoważny układ scalony.
Obsługuje interfejs MPU 8bits, interfejs I2C opcjonalny.Moduł wyświetlacza znakowego SF-1602L LCD ma napięcie 5V (wartość typowa) dla napięcia zasilania, opcjonalnie 3,3V.Jest z białym podświetleniem LED.
SF-1602L to tryb transmisji dodatniej FSTN.może pracować w temperaturach od -20℃ do +70℃;jego temperatury przechowywania wahają się od -30 ℃ do + 80 ℃.Ten moduł LCD jest oryginalnie bez dotyku, ale panel dotykowy można dostosować.
Moduł SF-1602-22 jest szeroko stosowany w miernikach i przyrządach, zdalnym sterowniku, urządzeniu czujnikowym, terminalu POS, czytniku gotówki, urządzeniu ręcznym, mobilnym urządzeniu do zamawiania żywności, analizatorze medycznym itp.
| Produkt: | Wyświetlacz LCD 16x2 z pinem nagłówka | Znaki / Kolumny: | 16 znaków X 2 linie |
|---|---|---|---|
| Typ LCD: | FSTN, pozytywny, transmisyjny | Optyka: | 6:00 |
| Wym. obrysu: | 80 (dł.) x 36 (szer.) x 12,1 (głęb.) mm | Obszar wyświetlania: | 80,1 (dł.) x 18 (szer.) mm |
| Plamka: | 64,5 (dł.) x 16 (szer.) mm | Metoda jazdy: | 1/16 Obowiązek, 1/5 Odchylenie |
| Temperatura pracy: | -20 ° C do + 70 ° C ( Konfigurowalny ) | Kod PIN: | 16 pinów (konfigurowalny) |
| Kontroler: | SPLC780D lub odpowiednik | Berło: | MPU 8 bitów, I2C opcjonalnie |
| Złącze: | Piny nagłówka | Zgodność: | Zgodność z REACH i RoHS |
Saef Technology oferuje szeroką gamę standardowych modułów znaków LCD do zastosowań klientów.Nasze wyświetlacze znakowe LCD są dostępne w formatach 8x2, 16x1, 16x2, 16x4, 20x2, 20x4, 24x2 do 40x4 z 5x8 znakami z matrycą punktową.Technologie paneli LCD obejmują typy TN, STN, FSTN, FFSTN, a także opcje trybu dodatniego i ujemnego polaryzatora.Dostępne są różne podświetlenia LED w różnych kolorach, w tym żółte/zielone, białe, czerwone, niebieskie, zielone, bursztynowe i RGB LED, a także bez podświetlenia.
Aby sprostać wymaganiom aplikacji klientów, te znakowe wyświetlacze LCD są dostępne z kątami widzenia 6:00, 12:00, 3:00 i 9:00.Saef Technology oferuje różne opcje IC czcionek znaków, w tym angielskie/japońskie, zachodnioeuropejskie, wschodnioeuropejskie, skandynawskie europejskie, cyrylicy (rosyjskie) i hebrajskie/arabskie.Te moduły znakowe LCD i moduły LCM mogą być używane w zastosowaniach przemysłowych i konsumenckich, w tym w sprzęcie ochrony wejścia, telegramie, urządzeniu medycznym, sprzęcie samochodowym i domowym, sprzęcie AGD, automatach do gier, zabawkach itp.
FAQ
Q1.Czy mogę zamówić próbkę?
Odp .: Tak, zapraszamy na przykładowe zamówienie do przetestowania i sprawdzenia jakości.Dopuszczalne są próbki mieszane o różnych numerach pozycji.
Q2.A co z czasem realizacji?
O: W przypadku produktów z półki, próbki z magazynu natychmiast.1-1,5 tygodnia na przeróbkę próbki.4-6 tygodni do masowej produkcji.W przypadku produktów projektowanych 2-3 dni na propozycję rysunku licznika;2 tygodnie na wykonanie próbki przy zatwierdzeniu rysunku;5-6 tygodni dla produkcji próbnej/masowej po zatwierdzeniu próbki.
Q3.Czy masz limit MOQ dla próbki i zamówienia produkcyjnego?
O: Niskie MOQ.Dostępne są 3-5 sztuk do sprawdzenia próbki.Produkcja masowa MOQ wynosi zwykle 1K/lot.Obsługujemy ilość mniejszą niż MP MOQ dla zamówienia trail-run/PP-run.
Q4.Jak wysyłasz towary i ile czasu zajmuje dotarcie?
O: Wysyłka przez DHL, UPS, FedEx lub TNT.Dotarcie na miejsce zajmuje 5-7 dni.Wysyłka lotnicza i morska również opcjonalna.
P5.Jak złożyć zamówienie na moduł LCD?
O: Najpierw poinformuj nas o swoich wymaganiach lub aplikacji.
Po drugie Wyceniamy zgodnie z Twoimi wymaganiami lub naszymi sugestiami.
Po trzecie klient potwierdza próbki i składa depozyt na formalne zamówienie.
Po czwarte Organizujemy produkcję.
P6.Czy mogę wydrukować moje logo na produkcie LCD?
O: Tak.Prosimy o formalne poinformowanie nas na etapie projektowania, a my wykonamy próbki z Twoim logo do Twojego przykładowego testu i zatwierdzenia.Po zatwierdzeniu próbki masowa produkcja będzie postępować zgodnie z zatwierdzonymi próbkami.
P7: Czy oferujecie gwarancję na produkty?
O: Tak, oferujemy roczną gwarancję na nasze produkty.
P8: Jak radzić sobie z wadliwym?
Odp .: Po pierwsze, nasze produkty są produkowane w ścisłym systemie kontroli jakości, a wskaźnik wadliwości będzie mniejszy niż 0,2%.
Po drugie, w okresie gwarancyjnym wyślemy nowe lcd z nowym zamówieniem na małą ilość.W przypadku wadliwych produktów wsadowych naprawimy je i ponownie wyślemy do Ciebie lub omówimy rozwiązanie, w tym ponowne wezwanie zgodnie z rzeczywistą sytuacją.
Wyświetlacz LCD 16x2 z białymi diodami LED, 16x2 ze złączem pinowym Rysunek wyświetlacza

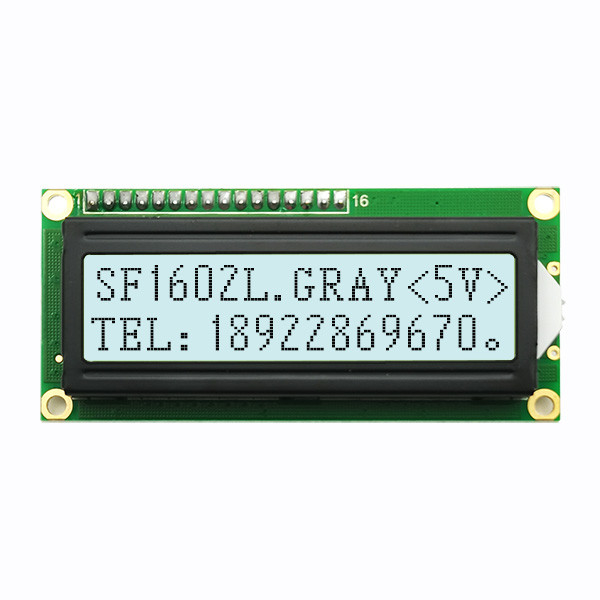

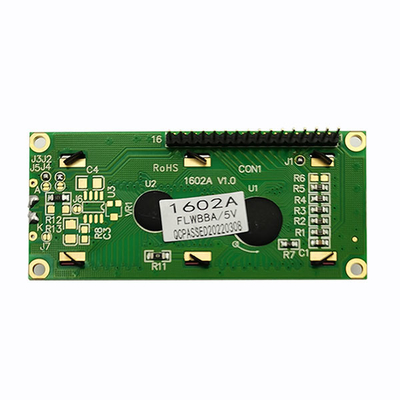

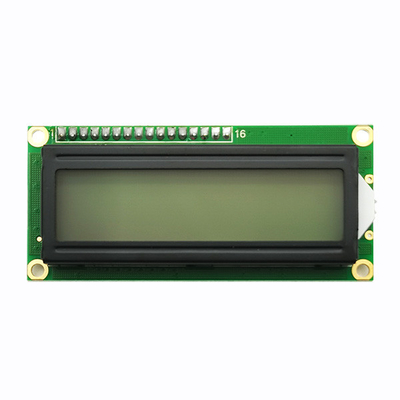

Wyświetlacz LCD 16x2 z białymi znakami LED, 16x2 ze złączem pinowym Prawdziwy obraz produktu
