Szczegóły Produktu:
|
| Produkt: | 2.23-calowy graficzny ekran OLED | Rezolucja: | Rozstrzygnięcie 128x32 kropek |
|---|---|---|---|
| Tryb wyświetlania: | Matryca pasywna | Optyka: | Wszystkie kąty widzenia |
| Wym. konturu: | 74,1,0 (dł.) x 33,1 (szer.) x 7,4 (gł.) mm | Obszar aktywny: | 55,02 (dł.) x 13,1 (szer.) mm |
| Piksel: | 0,43 x 0,41 mm | Metoda jazdy: | 1/32 Cykl pracy |
| Temperatura operacyjna: | -40°C do +70°C (wykonalne) | Numer pin: | 9 pinów |
| Interfejs: | Interfejs SPI | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Moduł wyświetlacza graficznego OLED 128x32,moduł wyświetlacza graficznego OLED o przekątnej 2,23 cala |
||
OLED SPI 2.23", 128x32 Moduł wyświetlacza OLED SPI Wprowadzenie do produktu
Diody organiczne emitujące światło (OLED) to technologia nowej generacji, która umożliwia jaśniejsze, wyraźniejsze obrazy i szybsze reakcje. Ten 2,23-calowy model OLED SFOM223YZ49-12832WBGY-01 OLED jest wykonany z 128 x 32 punktów monochromatycznych. Ten moduł OLED jest lekki, ma niskie zużycie energii, mały rozmiar i różne opcje interfejsu, domyślnie jest to SPI, a dostępne opcje to IIC i porty równoległe. Moduł jest wykonany z COB OLED, co ma tę zaletę, że łatwo jest przymocować moduł do aplikacji klienta dzięki płytce PCB.
Moduł SFOM223YZ49-12832WBGY-01 OLED pierwotnie nie miał dotyku, ale panel dotykowy jest konfigurowalny. Produkt ten jest szeroko stosowany w analizatorach medycznych, miernikach, sprzęcie czujnikowym, terminalach POS, kasach fiskalnych, urządzeniach przenośnych, maszynach do zamawiania mobilnego itp.
Cechy
1. Ten 2,23-calowy mini wyświetlacz OLED ma rozdzielczość 128X32 i chipset SSD1305.
2. Ten 2,23-calowy moduł wyświetlacza OLED ma bardzo niskie zużycie energii: pełne oświetlenie ekranu 0,08 W.
3. Ten 9-pinowy wyświetlacz OLED 2,23 cala ma cztery otwory montażowe ułatwiające instalację,
4. Ten 2,23-calowy produkt 128x32 OLED jest przeznaczony do typu SPI, opcjonalny interfejs IIC i równoległy.
5. Ten 2,23-calowy produkt OLED 4pin obsługuje różne układy scalone sterowania: w pełni kompatybilny z serią Arduino 51, serią msp430, stm32/2 CSR IC itp.
6. Napięcie zasilania tego produktu OLED SPI 2,23 cala wynosi DC 3V-5V.
7. Ten 2,23-calowy moduł wyświetlacza OLED ma wbudowany układ scalony sterownika. może komunikować się z interfejsem 2C/IIC, potrzebuje tylko 2 portów I/O
8. Ten produkt OLED 2,23 cala 128x32 jest kompatybilny z MMDVM, Pi-Star i jest kompatybilny z Raspberry Pi.
9. Ten 128x32 SPI OLED 2,23 cala to konstrukcja samonośna, nie potrzebuje podświetlenia, wyświetlacz może sam świecić; Ma wysoki kontrast, jasne i wyraźne kropki, nawet małe czcionki są dobrze czytelne.
10. moduł wyświetlacza OLED 2,23 cala nie ma wbudowanych czcionek wewnątrz kontrolera OLED, użytkownik może tworzyć czcionki za pomocą oprogramowania do generowania czcionek.
| Produkt: | 2,23-calowy graficzny ekran OLED |
| Rozdzielczość: | Rozdzielczość 128x32 punktów |
| Interfejs: | Opcjonalny interfejs SPI i IIC |
| Liczba pinów: | Opcjonalne 4 piny i 9 pinów |
| Optyka: | Wszystkie kąty widzenia |
| Tryb wyświetlania: | Matryca pasywna |
| Wymiary zewnętrzne: | 74,1,0 (L) X 33,1 (W) X 7,4 (T) (mm) |
| Obszar aktywny: | 55,02 (L) X 13,1 (W) (mm) |
| Metoda napędu: | 1/32 Cykl pracy |
| Skok pikseli: | 0,43 X 0,41 (mm) |
| Temperatura pracy: | -40°C do +70°C (Konfigurowalna) |
| Zgodność: | Zgodny z REACH i RoHS |
OLED SPI 2.23", 128x32 Rysunek produktu modułu wyświetlacza OLED SPI

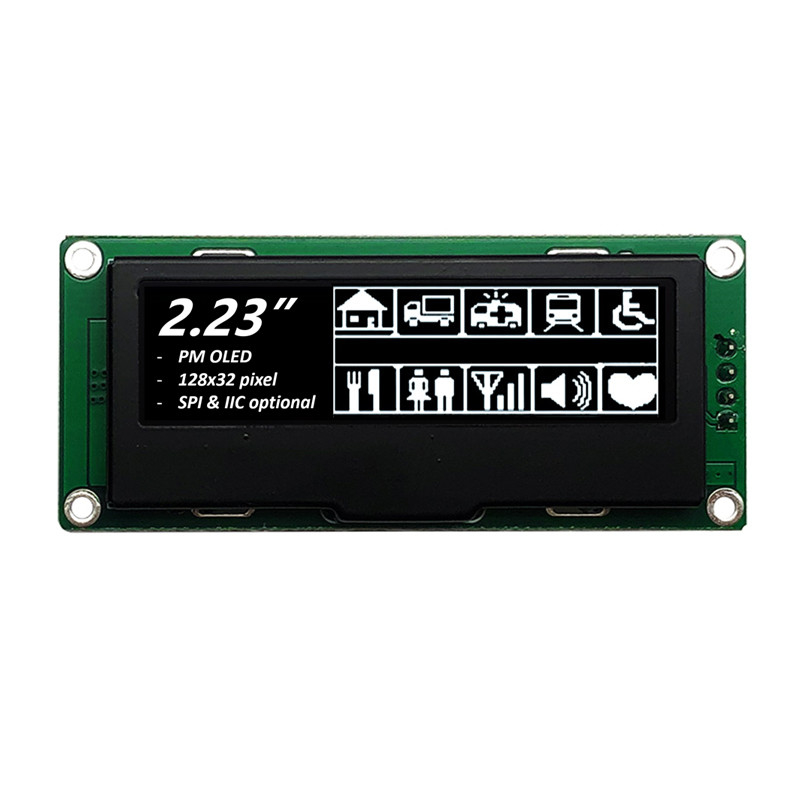

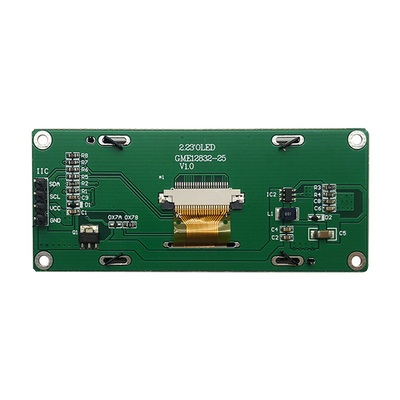

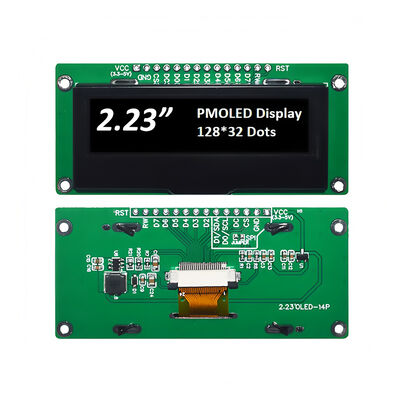

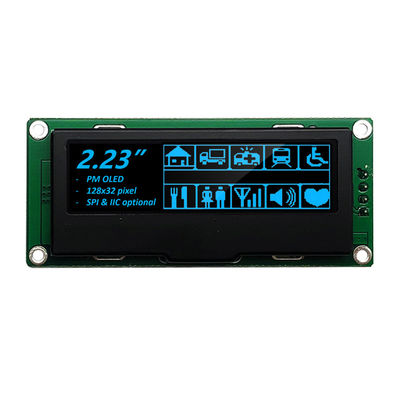

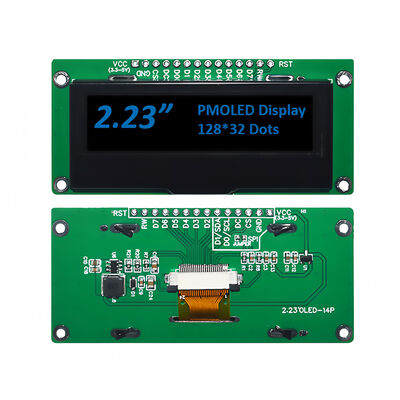

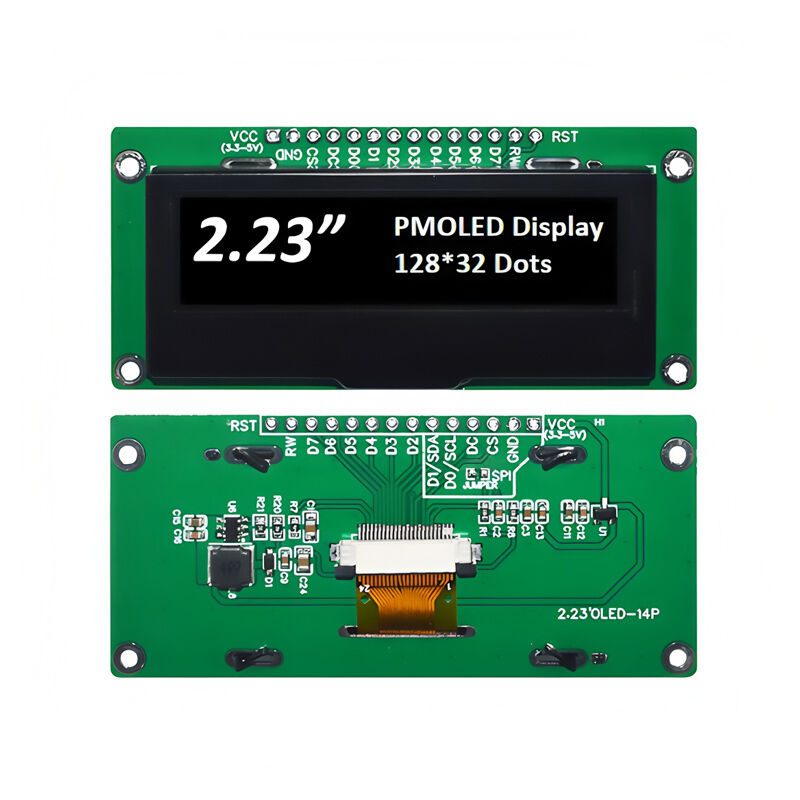

OLED SPI 2.23", 128x32 Obraz produktu modułu wyświetlacza OLED SPI
Wyposażenie fabryczne i certyfikaty
Profesjonalny producent modułów wyświetlaczy OLED
Wyświetlacze graficzne OLED firmy SAEF Technology są dostępne w trzech konfiguracjach mechanicznych, w tym w technologiach matryc pasywnych COB, COG i TAB. Rozdzielczości graficzne OLED monochromatyczne dostępne w wyświetlaczach graficznych OLED 50x16, OLED 64x128, grafice OLED 100x8, OLED 100x16, grafice OLED 100x32, grafice OLED 200x16, OLED 128x32, wyświetlaczach OLED 128x64, OLED 128x128 i wyświetlaczach OLED 256x64. Graficzne wyświetlacze OLED w rodzinie produktów SAEF mają wbudowane kontrolery i interfejsy, w tym równoległe, szeregowe i I2C OLED, SPI OLED. Te moduły wyświetlaczy OLED są dostępne z napięciem napędowym 3 V lub 5 V, w zależności od rozdzielczości/koloru.
SAEF oferuje szeroką gamę modułów wyświetlaczy OLED od 0,49 cala do 5,5 cala OLED, takich jak 0,49-calowy mikro wyświetlacz OLED, 0,66-calowy mini wyświetlacz OLED, 0,69-calowy OLED, 0,91-calowy wyświetlacz OLED, 0,95-calowy OLED, 0,96-calowy wyświetlacz OLED, 1,5-calowy wyświetlacz OLED, 2-calowy OLED, 2,4-calowy OLED, 2,7-calowy wyświetlacz OLED, 3,12-calowe wyświetlacze OLED, 5,5-calowe wyświetlacze OLED i niestandardowe rozwiązania projektowe.
Małe moduły wyświetlaczy OLED SAEF są idealne dla wielu urządzeń, które wymagają elektronicznych paneli wyświetlaczy. Aplikacje te obejmują urządzenia do noszenia, e-papierosy, systemy POS, białe towary, sprzęt AGD, instrumenty przemysłowe, systemy POS, automatyzację, systemy wyświetlania audiowizualnego, urządzenia medyczne, urządzenia do pielęgnacji osobistej, artykuły gospodarstwa domowego, wyświetlacze samochodowe, dynamiczne wyświetlacze informacji i inne.
