Szczegóły Produktu:
|
| Produkt: | Wyświetlacz graficzny LCD 240x128 | Rozstrzygnięcie: | 240x128 punktów |
|---|---|---|---|
| Rodzaj LCD: | FSTN, pozytywny, przemyślany | Optyka: | 6:00 Godzina |
| Wym. konturu: | 66,0 (dł.) x 44,3 (szer.) x 5,1 (gł.) mm | obszar wyświetlania: | 61.0(L) x 33,8 ((W) mm |
| Plamka: | 0,21 x 0,21 mm | Metoda jazdy: | Cykl pracy 1/128, odchylenie 1/12 |
| Temperatura robocza: | -20°C do +70°C | Kod PIN: | 30 pinów (można dostosować) |
| Interfejs: | MCU (konfigurowalny) | VDD: | 3V |
| Złącze: | Podłączanie (konfigurowalne) | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 240x128 monochromatyczny graficzny wyświetlacz LCD,monochromatyczny graficzny wyświetlacz LCD MCU,8-bitowy graficzny wyświetlacz LCD 240x128 |
||
Graficzny wyświetlacz LCD 240x128 rozdzielczość kropek FSTN Pozytywny UC1638C 8 bitów MCU Interfejs z białym światłem LED 3V
240x128 Moduł graficzny LCD Opis
SF-240128-004A to monochromatyczny 240x128 COG graficzny moduł wyświetlacza LCD. Rozmiar modułu wynosi 66,0 x 44,3 x 5,1 mm; obszar widzenia wynosi 61 x 33,8 mm.obsługa interfejsu 6800 (domyślnie)Inne dostępne opcje interfejsu to 8080, 3-line/4-line SPI. Napięcie logiczne tego modułu LCD waha się od 3V-3.6V; typowa wartość wynosi 3V. Moduł działa w temperaturze od -20°C do +70°C..Zakres temperatury przechowywania wynosi od -30°C do + 80°C.
| Produkt: | Graficzny ekran LCD 240x128 | Rozstrzygnięcie: | 240x128 kropek |
|---|---|---|---|
| Rodzaj LCD: | FSTN, pozytywny, przemyślany | Optyka: | 6O godzinie 13.00. |
| Opis: | 66.0(L) X 44,3(W) X 5,1 ((T) mm | Obszar widokowy: | 61.0(L) X 33.8 ((W) mm |
| Dot Pitch: | 00,21 x 0,21 mm | Sposób jazdy: | Wsparcie dla młodych, 1/12 |
| Temperatura pracy: | -20°C do +70°C | Numer szpilki: | 30 pinów (może być dostosowane) |
| Interfejs: | MCU (wykonalne) | VDD: | 3V |
| Złącze: | Wtykanie (wykonalne) | Zgodność: | Zgodność z przepisami REACH i RoHS |
SAEF Technology jest profesjonalnym producentem znaków i graficznych ekranów LCD.,122x32, 128x64, 128x128, 144x32, 160x128, 160x160, 160x32, 160x80, 192x64, 192x128, 240x64, 320x240 itp. Rozmiary obejmują ekran LCD o rozmiarze 2′′, 2,5′′, 3" LCD, 3,2" LCD, 4′′ LCD itp.Moduły SAEF Graphic LCD zawierają różne opcje polaryzatora w układzie odblaskowym.Nasze światła LED są dostępne w różnych kolorach, w tym żółto/zielone, białe, niebieskie, czerwone, bursztynowe i RGB.
Posiadamy szeroki asortyment wyświetlaczy graficznych LCD z różnymi kombinacjami podświetlenia i typu LCD.Graficzny ekran LCD SAEF może być stosowany na urządzeniach instrumentalnych i przemysłowych, a także na elektrycznych urządzeniach domowych, elektronika użytkowa, w tym artykuły branżowe, systemy POS, aplikacje domowe, instrumenty przemysłowe, automatyka, systemy wyświetlania audio/wizualnego oraz urządzenia medyczne.
240x128 rysunek modułu graficznego LCD
Definicja szpilki:
Pin1-Pin8, DB7~DB0
Pin9, RST
Pin10, CS0
Pin11, C0/A0
Pin12, WR0
Pin13, WR1
Pin14, BM1
Pin15, BM0
Pin16, identyfikacja
Pin17, POR-DIS
Pin18, VSS
Pin19, VDD
Pin20, TST4
Pin21, VLCD.
Pin22, VA0...
Pin23, VA1-
Pin24, VA1+
Pin25, VA0+
Pin26, VB0...
Pin27, VB1-
Pin28, VB1+
Pin29, VB0+
Pin30, NC

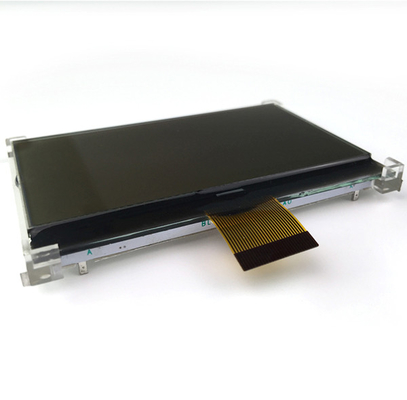

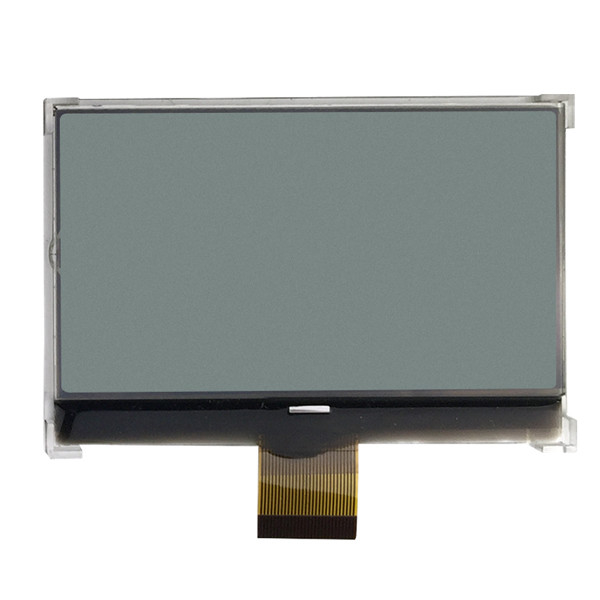

240x128 Graficzny moduł LCD Rzeczywisty obraz produktu
