Szczegóły Produktu:
|
| Produkt: | Moduł LCD 128x64 COG | Rezolucja: | 128x64 grafika |
|---|---|---|---|
| Typ LCD: | STN, Pozytywny, Transmisyjny | Kolor podświetlenia: | Zielone podświetlenie |
| Napięcie robocze: | 2,8V | Optyka: | Godzina szósta |
| Wym. obrys.: | 65,0 (dł.) x 38,6 (szer.) x 4,9 (głęb.) mm | Obszar wyświetlania: | 53,6 (dł.) x 28,0 (szer.) mm |
| Metoda jazdy: | Obowiązek 1/64, odchylenie 1/7 | Temperatura pracy: | -10°C do +60°C |
| Kod PIN: | 10 pinów | Kontroler: | ST7567 lub odpowiednik |
| Berło: | MCU | Zgodność: | Zgodność z REACH i RoHS |
| Podkreślić: | 10-pinowy graficzny wyświetlacz LCD 128x64,graficzny wyświetlacz LCD COG 128x64,podświetlenie modułu LCD 128x64 COG |
||
Moduł LCD COG Rozdzielczość 128x64 Dot Graphic STN ST7567 Zielone podświetlenie LED
Moduł 128x64 LCD COG, graficzny wyświetlacz LCD 128x64 Opis
SF12864-34 to graficzny moduł LCD typu COG o wymiarze VA 53,6(L) x 28,0(W).Moduły SAEF COG LCD (Chip-on-Glass LCD Module) monochromatyczny wyświetlacz zapewniają typ graficzny w rozdzielczości od 128x32 do 320x240 oraz typy znaków COG LCD, w tym formaty 16x2, 20x2, 20x4, 24x2 z matrycą 5x8 punktów.
Pakiet COG oferuje wysoką jakość z korzyściami w postaci niewielkiej wagi i niskiego zużycia energii.Dostępne jest również dodanie płytki przyłączeniowej dla każdego elementu, aby zmienić interfejs z FPC na piny lub kable.Możemy zaoferować różnorodne połączenia pinów, które spełnią Twoje wymagania.Technologia COG LCM jest bardzo odpowiednia do zastosowań wymagających bardziej kompaktowych wyświetlaczy.
Definicja pinów:
1 piny wejściowe wyboru układu CS1B
2 /RES Gdy /RES jest ustawione na „L”, ustawienia są inicjowane.
3 A0 Określa, czy dostęp jest powiązany z danymi czy poleceniem.
A0=„H” : Wskazuje, że sygnały na D[7:0] są danymi wyświetlanymi.
A0=„L” : Wskazuje, że sygnały na D[7:0] są poleceniami.
4 K6 (SCLK)
5 K7 (SDA)
6 VDDWspółdzielone z zaciskiem zasilania MPU VDD.
7 VSS Jest to zacisk 0V podłączony do GND systemu.
8 poziomów napięcia Bias V0 do jazdy z wyświetlaczem LCD
9 XV0 Ujemne napięcie robocze sterowników COM.
10 VG VG to siła sterowników SEG
| Produkt: | Moduł LCD 128x64 COG | Rezolucja: | 128x64 grafika |
|---|---|---|---|
| Typ LCD: | STN, pozytywny, transmisyjny | Kolor podświetlenia: | Zielone podświetlenie |
| Napięcie robocze: | 2,8V | Optyka: | Godzina szósta |
| Wym. obrysu: | 65,0 (dł.) x 38,6 (szer.) x 4,9 (głęb.) mm | Obszar wyświetlania: | 53,6 (dł.) x 28,0 (szer.) mm |
| Metoda jazdy: | Obowiązek 1/64, odchylenie 1/7 | Temperatura pracy: | -10°C do +60°C |
| Kod PIN: | 10 szpilek | Kontroler: | ST7567 lub odpowiednik |
| Berło: | MCU | Zgodność: | Zgodność z REACH i RoHS |
Moduł 128x64 LCD COG, graficzny wyświetlacz LCD 128x64, rysunek

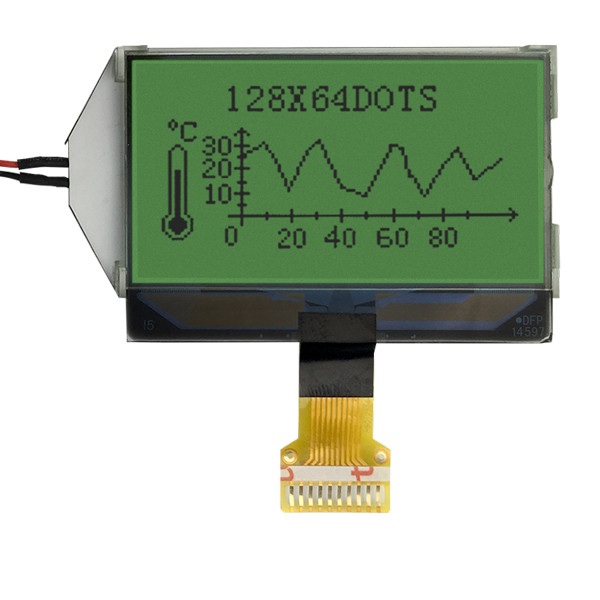

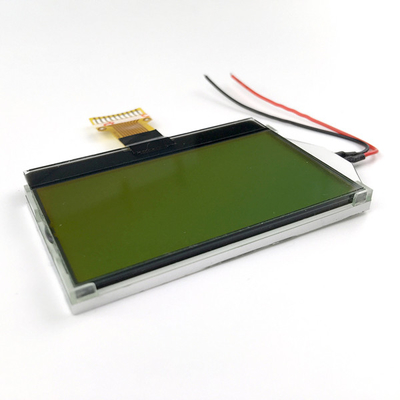

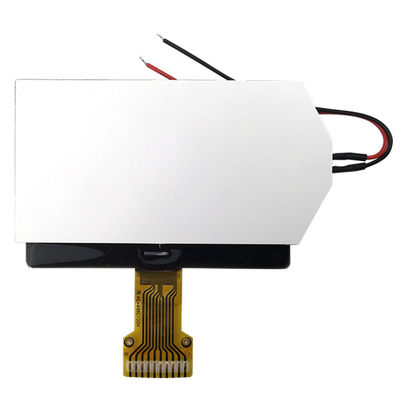

Moduł 128x64 LCD COG, graficzny LCD 128x64 Prawdziwy obraz produktu
