Szczegóły Produktu:
|
| Produkt: | Wyświetlacz OLED 1,5 cala | Rozstrzygnięcie: | 128 x 128 |
|---|---|---|---|
| Rodzaj szkła: | OLED (organiczna dioda elektroluminescencyjna) | Optyka: | Wszystkie kąty widzenia 80/80/80/80 |
| interfejs: | I2C, SPI, 6800, 8080 Opcjonalnie | Wym. konturu: | 33,8 (szer.) x 43,7 (wys.) x 1,41 (gł.) mm |
| Obszar aktywny: | 26,86 (szer.) x 26,86 (wys.) mm | Temperatura robocza: | -40°C do +70°C |
| Kod PIN: | 25 pinów | Kontroler: | SSD1327 lub odpowiednik |
| Tryb jazdy: | 1/128 Cykl pracy | Złącze: | Zębatka + FPC |
| Współczynnik kontrastu: | 2000:1 (kontrast ciemnego pomieszczenia) | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Graficzny wyświetlacz OLED 128x128,1,5-calowy graficzny wyświetlacz OLED |
||
1.5" Graficzny wyświetlacz OLED 128x128 kropek Rozdzielczość COG Z SSD1327 IC Monochrom biały kolor Bule
1.5" OLED, 128x128 OLED Opis
SAEF Technology SFOS150YZ-128128WB-01 to 1,5 cala OLED (Organic Light Emitting Diode) wyświetlacz o rozdzielczości 128x128 kropek.Ten moduł 1,5 oled jest wbudowany w sterownik SSD1327 oled IC; obsługuje 8-bitowe interfejsy 6800 i 8080, 4-przewodowe interfejsy SPI i I2C.SAEF zapewnia wersje ZIF FPC i Hotbar, aby klienci mogli wybrać odpowiedni moduł dla swojej aplikacji.
SFOS150YZ-128128WB-01s a COG struktury OLED wyświetlacz ten moduł OLED jest lekki, niski i bardzo cienki, jest odpowiedni dla urządzeń ściennych / liczników, aplikacji domowych, systemu POS, systemu chmury / IoT, narzędzi ręcznych,urządzenia technologiczne inteligentne, systemy energetyczne, samochodowe, systemy komunikacyjne, instrumenty medyczne itp. Moduł OLED może działać w temperaturze od -40°C do +70°C;jego temperatury przechowywania wahają się od -40°C do +85°C.
Definicja szpilki:
Pin 1, VSS, Ziemia.
Pin2, VCC zasilacz dla obwodu analogowego.
Pin 3, VCOMH Com Wydział napięcia, kondensator powinien być podłączony między ten pin a VSS.
Pin 4, GPIO General I/O port.
Pin 5, zasilacz VCI dla obwodu logicznego.
Pin6, VDD Kondensator powinien być podłączony między ten pin i VSS.
Pin 7, BS1 MCU bus interfejs wyboru pinów.
Pin 8, BS2 MCU bus interfejs wyboru pinów.
Pin 9, VSS Ground.
Pin10, IREF Referency current input pin. Rezystor powinien być podłączony między tym pinem a VSS.
Pin11, CS# Chip wybierz wejście.
Pin12, RES# Zresetuj sygnał wejściowy.
Pin13, D/C Data/Command control. Pociągnij wysoko dla zapisów/czytania danych wyświetlacza. Pociągnij nisko dla zapisów lub stanu odczytu.
Pin14, wejście interfejsu MCU WR#.
Pin15, RD# wejście interfejsu MCU.
Pin16~23, D0~D7, Autobus danych (dla równoległego interfejsu)
Pin24, zasilacz VCC dla obwodu analogowego.
Pin25, VSS Ground
| Produkt: | Wyświetlacz OLED 1,5 cali | Rozstrzygnięcie: | 128 x 128 |
|---|---|---|---|
| Rodzaj szkła: | OLED (Organic Light Emitting Diode) | Optyka: | Wszystkie kąty widzenia 80/80/80/80 |
| Interfejs: | I2C, SPI, 6800, 8080 Nieobowiązkowe | Opis: | 33.8 ((W) X 43.7 ((H) X 1.41 ((T) mm |
| Obszar aktywny: | 260,86 (W) x 26,86 (H) mm | Temperatura pracy: | -40°C do +70°C |
| Numer szpilki: | 25 szpilów | Kontroler: | SSD1327 lub równoważny |
| Tryb napędu: | 1/128 Cykl pracy | Złącze: | COG+FPC |
| Wskaźnik kontrastu: | 2000: 1 (Kontrastu pomieszczenia ciemnego) | Zgodność: | Zgodność z przepisami REACH i RoHS |
Graficzne wyświetlacze OLED firmy SAEF Technology są dostępne w trzech strukturach mechanicznych, w tym w technologii COB, COG i TAB pasywnej matrycy.Dostępna rozdzielczość graficzna monochromatyczna OLED w wyświetlaczu graficznym OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 graficzne OLED, 200x16 graficzne OLED, OLED 128x32, OLED wyświetlacz 128x64, OLED 128x128, i 256x64 OLED Display.Graficzny wyświetlacz OLED w gamie produktów SAEF posiada wbudowane sterowniki i interfejsy obejmują równoległeModuły te posiadają napięcie 3V lub 5V w zależności od rozdzielczości/koloru.
SAEF oferuje szeroką gamę modułów wyświetlaczy OLED w rozmiarach od 0,42" do 5,5" OLED, takich jak 0,42" mikro OLED Display, 0,66" mini OLED Display, 0,69" OLED, 0,91" OLED Display, 0,95" OLED, 0.96" ekran OLED, 1,5" OLED Display, 2" OLED, 2,4" OLED, 2,7" OLED Display, 5,5" OLED Display i rozwiązania projektowe na zamówienie.
1.5" OLED, 128x128 OLED Display Rysunek

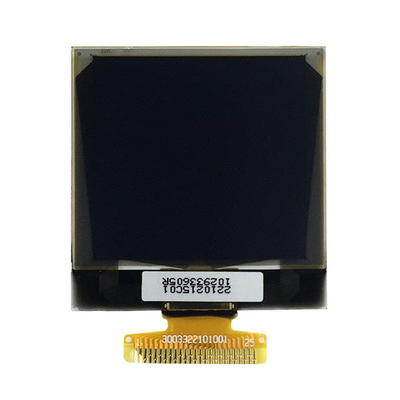

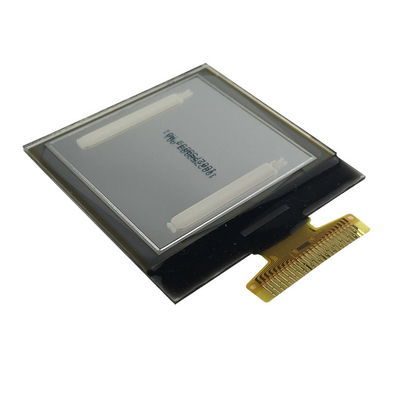

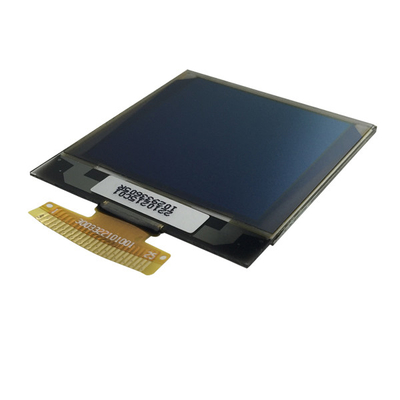

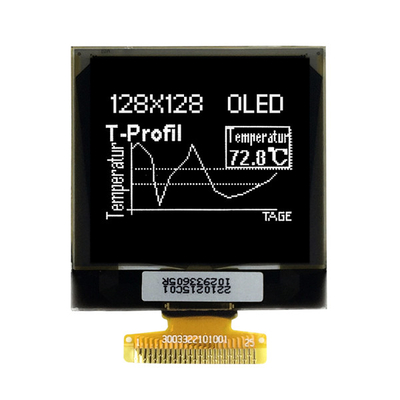

1.5" OLED, 128x128 OLED Display Prawdziwy obraz produktu
