Szczegóły Produktu:
|
| Produkt: | COG SPI LCD 128X64 | Rezolucja: | Rozdzielczość 128 x 64 punktów |
|---|---|---|---|
| Rodzaj szkła: | STN, pozytywny, transfleksyjny | Optyka: | 6:00 |
| Berło: | SPI | Wym. obrys.: | 65,8 x 36,8 x 6,2 mm |
| Obszar wyświetlania: | 53,0 × 24,6 mm | Skok pikseli: | 0,36 x 0,345 mm |
| Temperatura pracy: | 0°C do +50°C | Kod PIN: | 10 pinów |
| Kontroler: | ST7567 | Tryb jazdy: | Cykl pracy 1/64, odchylenie 1/9 |
| Złącze: | Tryb + FPC | Zgodność: | Zgodność z REACH i RoHS |
| Podkreślić: | Moduł LCD SPI 128x64 COG,żółty moduł LCD 128x64 COG,zielony moduł LCD 128x64 |
||
128x64 Wyświetlacz LCD Interfejs SPI ST7567 COG STN LCM Żółty Zielony Kolor tła
COG LCD 128x64, 128x64 SPI Wyświetlacz LCD Opis
SAEF Technology 128x64 Monochromatyczne wyświetlacze COG LCD SF12864-207B jest wbudowany w układ scalony ST7567 obsługujący interfejs SPI.Wyświetlacz ma wymiar obrysu65,8 x 36,8 x 6,2 mmi rozmiar VA53,0 x 24,6 mm.Ten monochromatyczny wyświetlacz może działać w temperaturach od -0 ℃ do + 50 ℃;jego temperatury przechowywania wahają się od -10 ℃ do + 60 ℃.Ten wyświetlacz LCD COG 128x64 jest bardzo odpowiedni do zastosowań wymagających bardziej kompaktowych wyświetlaczy.
Definicja pinów:
Pin1, /CS, wybór chipa, gdy /CS = "L", chip jest wybrany
Pin2, /RST, Gdy /RST= „L”, ustawienia są inicjowane
Pin3, A0, Wybierz dane rejestru, gdy A0= „H” i instrukcja, gdy A0= „L”
Pin4, złącze wejściowe zegara szeregowego SCL;
Pin5, szeregowy terminal wejściowy danych SDA
Pin6, VDD Napięcie zasilania obwodu logicznego +3,3V
Pin7, uziemienie GND
Pin8, V0 Napięcie zasilania LCD dla wspólnych obwodów przy ujemnej ramce.
Pin9, XV0 LCD napięcie sterujące dla wspólnych obwodów przy dodatniej ramce.
Pin10, napięcie zasilania VG LCD dla obwodów segmentowych
| Produkt: | COG SPI LCD 128X64 | Rezolucja: | Rozdzielczość 128X64 punktów |
|---|---|---|---|
| Rodzaj szkła: | STN, pozytywny, transfleksyjny | Optyka: | 6:00 |
| Berło: | SPI | Wym. obrysu: | 65,8 X 36,8 X 6,2 mm |
| Obszar wyświetlania: | 53,0 x 24,6 mm | Rozstaw pikseli: | 0,36 x 0,345 mm |
| Temperatura pracy: | 0°C do +50°C | Kod PIN: | 10 szpilek |
| Kontroler: | ST7567 | Tryb jazdy: | Cykl pracy 1/64, odchylenie 1/9 |
| Złącze: | COG+FPC | Zgodność: | Zgodność z REACH i RoHS |
Moduły graficzne SAEF są w zakresie struktur COB/COG.Monochromatyczny graficzny wyświetlacz LCD obejmuje 122x32 LCD, 128x64 LCD, 128x128 LCD, 160x32 LCD, 160x80 LCD, 160x128 LCD, 160x160 LCD, 192x32 LCD, 192x64 LCD, 240x64 LCD, 240x128 LCD, 240x160 LCD, 320x240 LCD.Monochromatyczny graficzny wyświetlacz LCD SAEF jest dostępny w STN/FSTN z podświetleniem LED z różnymi interfejsami w 6800, SPI, 8080, I2C.Opcje czcionek znaków to angielski, japoński, europejski, cyrylica, hebrajski, chiński tradycyjny, chiński uproszczony, koreański itp.
COG LCD 128x64, 128x64 SPI Wyświetlacz LCD Rysunek

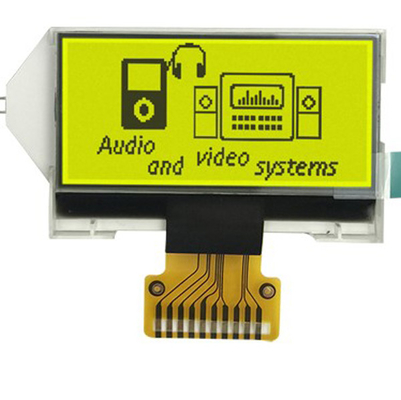

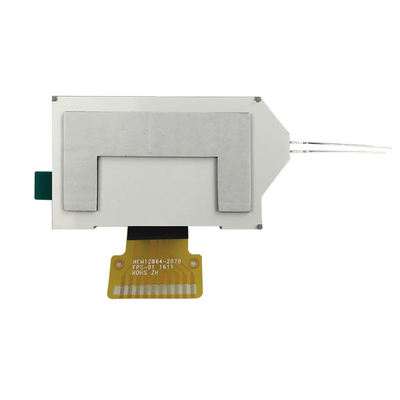

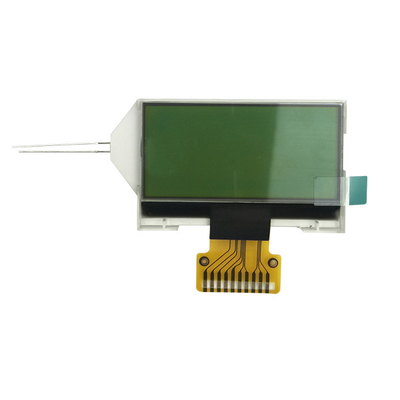

COG LCD 128x64, 128x64 SPI Wyświetlacz LCD Prawdziwy obraz produktu
