Szczegóły Produktu:
|
| Produkt: | 2" calowy pasywny OLED 128x32 | Rozstrzygnięcie: | Rozdzielczość 128x32 pikseli |
|---|---|---|---|
| Tryb wyświetlania: | Matryca pasywna | interfejs: | Równoległy, SPI, IIC opcjonalnie |
| Kolor wyświetlacza: | Biały | Optyka: | Wszystkie kąty widzenia |
| Wym. konturu: | 55.60 ((W) x 21.80 ((H) x 1.45 (T) mm | Obszar aktywny: | 50,54 (szer.) x 12,62 (wys.) mm |
| Rozstaw pikseli: | 00,395 (W) x 0,395 ((H) | Metoda jazdy: | 1/32 Cykl pracy |
| Temperatura robocza: | -20°C do +70°C | Temperatura przechowywania.: | -30°C do +80°C |
| Układ scalony sterownika: | Koło zębate SSD1309Z | Napięcie zasilania: | 3V |
| Kod PIN: | 31 szpilów | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 2-calowy moduł wyświetlacza OLED,moduł wyświetlacza OLED 128x32,2-calowy wyświetlacz I2C oled; |
||
2" 128x32 cali Graficzny wyświetlacz OLED z SSD1309Z Parallel SPI I2C Interface COG z Flex do lutowania
OLED 2 ′′ ekran, 128x32 OLED Display Opis
Organic Light-Emitting Diode (OLED) to technologia nowej generacji, jaśniejsze i jaśniejsze obrazy z szybszą szybkością reagowania.SFOS200TW-12832W-01 OLWyświetlacz ED jest wykonany z 128 x 32 kropek w pojedynczym kolorze mono..
Wielkość obszaru aktywnego wynosi 2 ′ przekątnej z wymiarem modułu55.60 ((W) x 21.80 ((H)mm, wymiar powierzchni aktywnej500,54 (W) x 12,62 (H) mm.Ten 2-calowy wyświetlacz OLED ma wbudowany IC SSD1309Z i posiada wysoki współczynnik kontrastu 20 000: 1.Jest świetny do zastosowań takich jak urządzenia medyczne,Systemy POS, artykuły biurowe, aplikacje domowe, instrumenty przemysłowe, automatyka, systemy wyświetlania audio/wizualnego, urządzenia do pielęgnacji osobistej, artykuły gospodarstwa domowego, wyświetlacze samochodowe,Dynamiczne wyświetlacze informacji itp..
| Produkt: | 2-calowa pasywna OLED | Rozstrzygnięcie: | Rozstrzygnięcie 128x32 pikseli |
|---|---|---|---|
| Tryb wyświetlania: | Matryca pasywna | Interfejs: | Równoległe, SPI, IIC Nieobowiązkowe |
| Kolor wyświetlacza: | Biały | Optyka: | Wszystkie kąty widzenia |
| Opis: | 55.60 ((W) X21.80 ((H) X1.45 ((T) mm | Obszar aktywny: | 50.54 ((W) X 12.62 ((H) mm |
| Pixel Pitch: | 0.395 (W) X 0.395 ((H) | Sposób jazdy: | 1/32 Cykl pracy |
| Temperatura pracy: | -20°C do +70°C | Temperatura przechowywania: | -30°C do +80°C |
| System sterowania: | COG SSD1309Z | napięcie zasilania: | 3V |
| Numer szpilki: | 31 szpilów | Zgodność: | Zgodność z przepisami REACH i RoHS |
Definicja szpilki
Pin1, NC, brak połączenia.
Pin2, VCC, zasilacz dla napędu napędowego.
Pin3, VCOMH, COM sygnał wyłączony poziom napięcia.
Pin4, IREF, ten pin jest plamą odniesienia prądu wyjściowego segmentu.
Pin5~Pin12, D7-D0, Piny te są dwukierunkowymi autobusami danych łączącymi się z autobusem danych MCU.D0 będzie wejściem zegara seryjnego: SCLK; D1 będzie wejściem danych seryjnych: SDIN i D2 powinny być utrzymywane jako NC. W przypadku wyboru trybu I2C D2, D1 powinny być połączone i służyć jako SDAout,SDAin w aplikacji i D0 jest wejściem zegara seryjnego- Wyrzuć go.
Pin13, RD#, Podczas łączenia z mikroprocesorem z serii 6800, ten pin będzie używany jako sygnał Enable (E). Operacja odczytu/zapisu rozpoczyna się, gdy ten pin jest wyciągnięty WYSOKIM i wybrany jest chip.Po podłączeniu do mikroprocesora 8080 ten pin otrzymuje sygnał odczytu (RD#).ten pin musi być podłączony do VSS.
Pin14, WR#, jest to pin wejściowy sterowania odczytem/zapisem łączący się z interfejsem MCU. Podczas łączenia z mikroprocesorem z serii 6800, pin ten będzie używany jako wpis wyboru odczytu/zapisu (R/W#).Tryb odczytu zostanie przeprowadzony, gdy ten pin jest wyciągnięty HIGH i trybu zapisu, gdy LOW. Kiedy w trybie interfejsu 8080 ten pin będzie wejściem Write (WR#). Operacja zapisu danych jest uruchamiana, gdy ten pin jest wyciągnięty NISZKO i wybrany jest chip.ten pin musi być podłączony do VSS.
Pin15, D/C#, Data/Command data control pin.Niski dla polecenia, a wysoki dla danych.
Pin16, RES#, Ten pin jest wprowadzeniem sygnału resetowego. Kiedy pin jest NISKI, inicjalizacja chipa jest wykonywana.
Pin17, CS#, chip wybiera pin.
Pin18, NC, brak połączenia.
Pin19, BS2, MCU bus interface selection pins.Proszę zapoznać się z poniższą tabelą w celu uzyskania szczegółowych informacji o ustawieniu.
Pin20, BS1, MCU bus interface selection pins.Proszę zapoznać się z poniższą tabelą w celu uzyskania szczegółowych informacji o ustawieniu.
Pin21, VDD, zasilacz napięcia logicznego dla układu IC
Pin22~Pin29, NC, brak połączenia.
Pin 30, VSS, Ziemia.
Pin31, NC, brak połączenia.
OLED 2 ′′ ekran, 128x32 OLED Display OpisRysunek

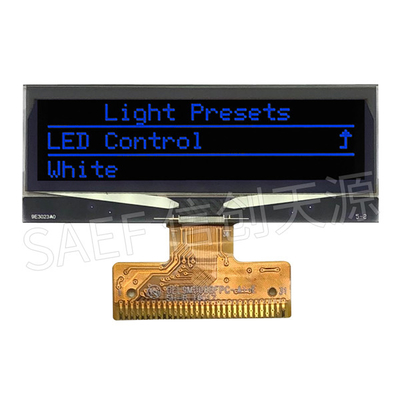

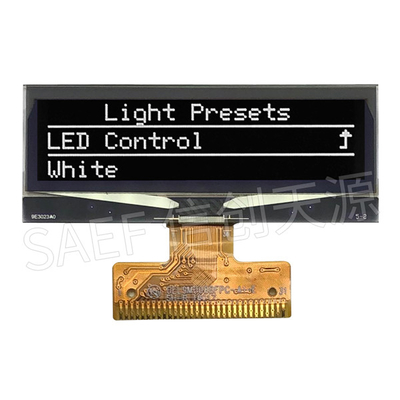

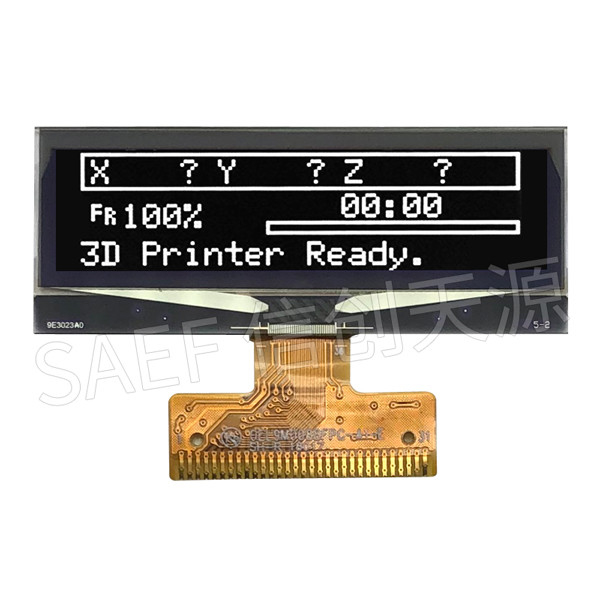

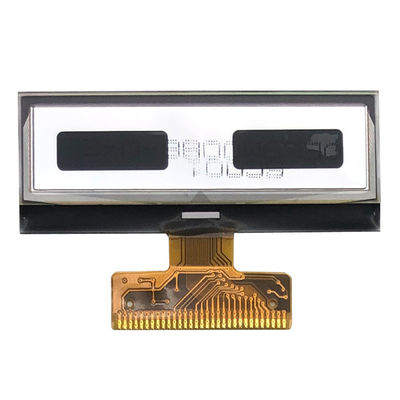

Ekran OLED 2 ′′, 128x32 OLED Ekran Prawdziwy obraz produktu
