Szczegóły Produktu:
|
| Produkt: | Kwadratowy wyświetlacz TFT o przekątnej 4 cali | Ekran dotykowy: | bez dotyku, (opcjonalnie z CTP) |
|---|---|---|---|
| Rozstrzygnięcie: | 480*480 | Wymiary szkła nakrywkowego: | Dostosowywalne |
| Kierunek patrzenia: | każdy kąt widzenia, IPS | interfejs: | RGB+SPI (opcjonalnie interfejs MIPI) |
| Kod PIN: | 40 PIN-ów | Połączenie: | ZIF |
| Luminancja powierzchni: | Typowo 420 cd/m2 (nitów). | Żywotność diody LED: | 40 000 godzin |
| Podkreślić: | 4-calowy moduł ekranu dotykowego TFT,moduł ekranu dotykowego TFT 480X480,4-calowy ekran TFT RGB |
||
** Pobierz arkusz danych **
SFTC400B-8951AN Specyfikacja.pdf
SFTC400B-8951ACT Specyfikacja.pdf
4" moduł ekranu dotykowego TFT RGB SPI kwadrat 480X480 TFT IPS LCD
SF-TC400B-8951A-N jest 4-calowym modułem wyświetlacza Square IPS TFT-LCD; wykonany z rozdzielczością 480 x 480 pikseli. Moduł LCD SF-TC400B-8951A-N TFT obsługuje interfejs seryjny RGB SPI,Jest on wyposażony w panel IPS, który ma zaletę szerszego kąta widzenia z lewej:80 / Prawa:80 / W górę:80 / W dół:80 stopnia (typowa), stosunek kontrastu 800: 1 (typowa wartość), jasność 4200 nit (typowa wartość), panel powierzchni oślepiającej, współczynnik aspektu 1:1.
SF-TC400B-8951A-N wyświetlacz LCD zintegrowany sterownik IC ST7701S na moduł, napięcie zasilania interfejsu od 2,5 V do 3,6 V, typowa wartość 2,8 V.Moduł WF40E może działać w temperaturze od -20°C do +70°C; temperatury przechowywania wahają się od -30 do +80°C.
| Produkt: | 4-calowy ekran TFT Square | Ekran dotykowy: | Bez dotyku (z opcjonalnym CTP) |
|---|---|---|---|
| Rozstrzygnięcie: | 480*480 | Wymiar szkła pokrywy: | Dostosowywalne |
| W kierunku widzenia: | Wszystkie kąty widzenia, IPS | Interfejs: | RGB+SPI ((interfejs MIPI opcjonalny) |
| Numer szpilki: | 40 szpilów | Połączenie: | ZIF |
| Światłość powierzchni: | 420 Cd/m2 (nits) Typowe | Żywotność LED: | 40000 godzin |
Dlaczego wybrać nas?
1- Nie.Zapewniamy rozwiązanie LCD Display na zamówienie
Czy produkt ma specjalne wymagania dotyczące zastosowania, specyfikacje elektryczne, specyfikacje optyczne, funkcje dotykowe lub wymiary mechaniczne, które wymagają dostosowanych wyświetlaczy?SAEF może spełniać wymagania LCD na zamówienie.
2- Nie.Całkowite rozwiązania dla ekranu dotykowego i wyświetlacza
Martwisz się o montaż ekranu dotykowego i wyświetlacza?SAEF może zapewnić niestandardowe i standardowe rozwiązania dotykowe, w tym rozwiązania wielo-dotknięcia rezystywne i pojemne, w tym usługę wiązania powietrza i optycznego..
3- Nie.Zaangażowanie w zapewnienie niezawodności jakości
SAEF jest kwalifikowany przez ISO9001:2015 i ISO14000, spełniając wymagania RoHS, REACH i inne przepisy dotyczące środowiska na rynkach światowych.badania niezawodności i starzenia.
4- Nie.Długoterminowa podaż
W normalnych okolicznościach produkty, które zalecamy, mogą być dostarczane przez ponad 5 lat.Z góry zrobimy alternatywne plany, aby zapewnić Państwa długoterminowe zapotrzebowanie na dostawę.
4" moduł ekranu dotykowego TFT RGB SPI kwadrat 480X480 TFT IPS LCDRYCZENIE
Definicja szpilki:
| Numer PIN. | SYMBOL | DETAILY |
| 1 | LED A | Anodę LED |
| 2 | LED K1 | Katodę LED |
| 3 | LEDK2 | Katodę LED |
| 4 | GND | GROUND |
| 5 | VCI | Zapewnienie energii elektrycznej |
| 6 | Zresetowanie | Sygnał resetowany, aktywny niskie |
| 7 | NC | Nie ma połączenia. |
| 8 | NC | Nie ma połączenia. |
| 9 | SDA | SPI DATA SIGNAL |
| 10 | SCK | SIGNAŁ ZAMÓWKI SPI |
| 11 | CS | Sygnał SPI CHIP SELECT |
| 12 | PCLK | RGB DOT CLOCK SIGNAL |
| 13 | DE | RGB DATA ENABLE SIGNAL |
| 14 | VSYNC | RGB FRAME SYNCHRONIZING SIGNAL |
| 15 | HSYNC | SYGNAŁ SYNCHRONIZACJI LINE RGB |
| 16~33 | DB0~DB17 | Sygnał danych RGB |
| 34 | GND | GROUND |
| 35 | TP_INT | Przerwanie dotykowe |
| 36 | TP_SDA | Sygnał danych dotykowych IIC |
| 37 | TP_SCL | Sygnał zegarowy dotyku IIC |
| 38 | TP_RESET | Sygnał resetu dotykowego |
| 39 | TP_VCI | Zapewnienie zasilania dotykowego |
| 40 | GND | GROUND |

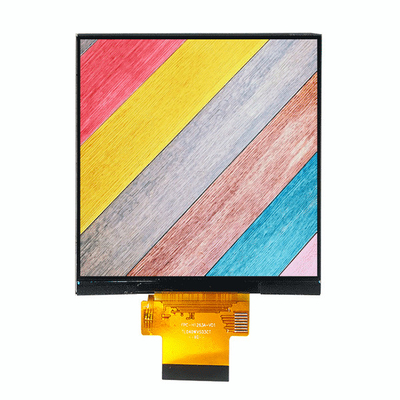

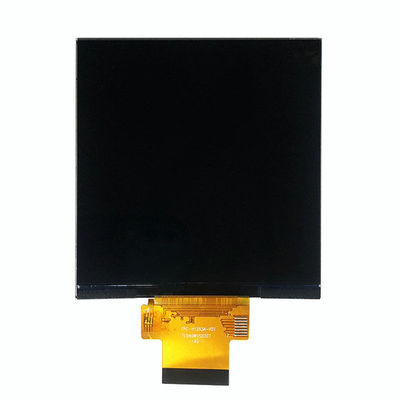

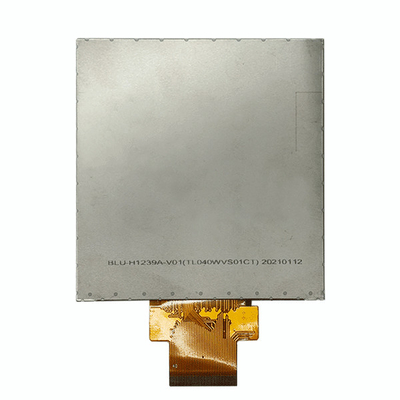

4" moduł ekranu dotykowego TFT RGB SPI kwadrat 480X480 TFT IPS LCD Obraz produktu
To LCD również zaprojektowane być z CTP, proszę sprawdzić zdjęcia pokazać poniżej, jego numer części jest SF-TC400B-8951A-CT
Podobne produkty zaproponowane dla Twojego projektu
|
|
DETAILY | Nasz P/N |
|
|
480*480 ekran TFT kwadratowy typu IPS z CTP/PCAP (interfejs RGB+SPI) | SF-TC400B-8951A-CT |
|
|
|
SF-TC397H-8733A-N |
|
|
480*800 typu portretu TFT, interfejs MIPI, z interfejsem CTP/PCAP (interfejs RGB+SPI) |
SF-TC397H-8733A-CT |
|
|
480*800 typu portretowego TFT LCD, 3 linii SPI+RGB 24bitowy interfejs | SF-TC397B-8774C-T |
