Szczegóły Produktu:
|
| Produkt: | 1.9" TFT | Ekran dotykowy: | Pojemnościowy panel dotykowy (CTP) |
|---|---|---|---|
| Rozstrzygnięcie: | 170 x 320 | Kierunek patrzenia: | Pełny kąt widzenia IPS (80/80/80/80) |
| Interfejs: | SPI/RGB | Wymiar zarysu: | 25,8 x 49,72 x 1,43 mm |
| Aktywny obszar: | 42,72 x 22,7 mm | Układ scalony sterownika: | ST7789V lub odpowiednik |
| Kod PIN: | 30 szpilek | Połączenie: | Podłączanie (można dostosować) |
| Luminancja powierzchni: | 350 cd/m2 (nitów) | Żywotność diody LED: | 40 000 godzin |
| Podkreślić: | Wyświetlacz PCAP TFT 170x320,wyświetlacz 1,9" PCAP TFT |
||
1.9" ekran dotykowy, TFT LCD 1,9" Opis
Szybki przegląd produktu
Rozmiar: 1,9 cali wyświetlacz TFT LCD
Rozstrzygnięcie: 170 x 320 kropek
W kierunku widzenia: IPS
Interfejs: RGB, SPI
¢ IC sterownika:ST7789V
¢Półka kontrolna: nie
Światłość ((cd/m2): 330
¢ ramka przez dziurę: nie
Ekran dotykowy: Projektowany pojemnościowy panel dotykowy (PCAP)
Opis
SAEF TECHNOLOGY SF-TC190ASJ-8977A-CT TFT LCD display module is a transmissive type color active matrix TFT(Thin Film Transistor) liquid crystal display (LCD) that uses amorphous silicon TFT as a switching deviceModuł ten składa się z modułu TFT LCD, obwodu sterownika i jednostki podświetlenia.9 ′′ zawiera 170 (RGB) x 320 kropek (170 poziomych przez 320 pixelów pionowych)SF-TC190ASJ-8977A-CT model TFT LCD obsługuje interfejs SPI i RGB; napięcie zasilania (VCC) panelu LCD jest od 2,4 V do 3,3 V. Typowa wartość wynosi 2,8 V.Może być stosowany w systemach osadzonych, automatyce, GPS, sprzęcie medycznym, urządzeniu przemysłowym, sprzęcie bezpieczeństwa, które wymaga wyświetlania TFT w wysokiej jakości i kolorowym obrazie.
SF-TC190ASJ-8977A-CT to TFT typu IPS-LCD o jasności 330 cd/m2 (typowa wartość). Jasność może być dostosowana do 1000 nitów.Może działać w temperaturach od -20°C do +70°C; temperatury przechowywania wahają się od -30 do +80°C.
Informacje dotyczące produkcji
| Produkt: | 10,9 cala TFT |
| Rozstrzygnięcie: | 170 x 320 |
| Interfejs: | SPI / RGB |
| Ekran dotykowy: | Pojemnościowy panel dotykowy (CTP) |
| W kierunku widzenia: | IPS pełny kąt widzenia ((80/80/80/80) |
| Wymiar zarysu: | 250,8 x 49,72 x 1,43 mm |
| Obszar aktywny: | 420,72 x 22,7 mm |
| Numer szpilki: | 30 szpilów |
| Światłość powierzchni: | 350 Cd/m2 (nits) |
| System sterowania: | ST7789V lub równoważny |
| Połączenie: | Wtyczka (może być dostosowana) |
| Żywotność LED: | 40000 godzin |
| Temperatura pracy: | ¥20°C Do +70°C |
| Zgodność: | Zgodność z przepisami REACH i RoHS |
1.9" ekran dotykowy, TFT LCD 1,9" rysunek produktu
Definicja szpilki
Pin1 GND Power Ground
Pin2 Zasilanie VDD dla urządzeń analogowych, VDD=2,4V~3,3V.
Pin3 IM2gdy IM1=0, IM2=0,8080-8bit;gdy IM1=1, IM2=1,4-line SPI serial I/F.
Pin4 IM1
Ten sygnał zresetuje urządzenie i musi zostać zastosowany do prawidłowego uruchomienia chipa.
Pin6 CS Chip selection pin; Low enable, High disable.
Pin7 D/C ((SPI-SCL) Podczas podłączenia do mikroprocesora serii 8080 ten pin otrzymuje plik wyboru danych/komand.
Pin8 WR ((SPI-RS) Podczas podłączenia do mikroprocesora z serii 8080 ten pin otrzymuje sygnał zapisu. Wyświetla dane/pin wyboru polecenia w interfejsie seryjnym o 4 wierszach.
Pin9 RDPodczas podłączenia do mikroprocesora z serii 8080 ten pin otrzymuje sygnał Read. Operacja odczytu rozpoczyna się, gdy ten pin jest wyciągnięty DOWOWandthechipisselected.When interfejs seryjny jest wybrany,Ten pin musi być podłączony do Ziemi.
Pin10 SDASPI interfejs wpis/wyjście pin. Dane są zablokowane na wznoszącej się granicy sygnału SCL.
Pin11-Pin18 D0-D7 MCU równoległa interfejs data bus.
Pin19 NC Brak połączenia
Pin20 LEDA LED Anodę
Pin21 LEDK1 Katodę LED
Pin22 LEDK2 katodę LED
Pin23 LEDK3 Katodę LED
Katodę LED Pin24 LEDK4
Pin25 GND Power Ground
Pin26 TP_RST System resetuje panel dotykowy;jeśli nie jest używany, niech ten pin zostanie otwarty.
Pin27 TP_SCL sygnał zegarowy I2C panelu dotykowego;jeśli nie jest używany, pozostaw ten pin otwarty.
Pin28 TP_SDA sygnał danych I2C z panelu dotykowego;jeśli nie jest używany, pozostaw ten pin otwarty.
Pin29 TP_INT Przerwać sygnał do głównego procesora panelu dotykowego; jeśli nie jest używany, otwórz ten pin.
Pin30 GND Power Ground

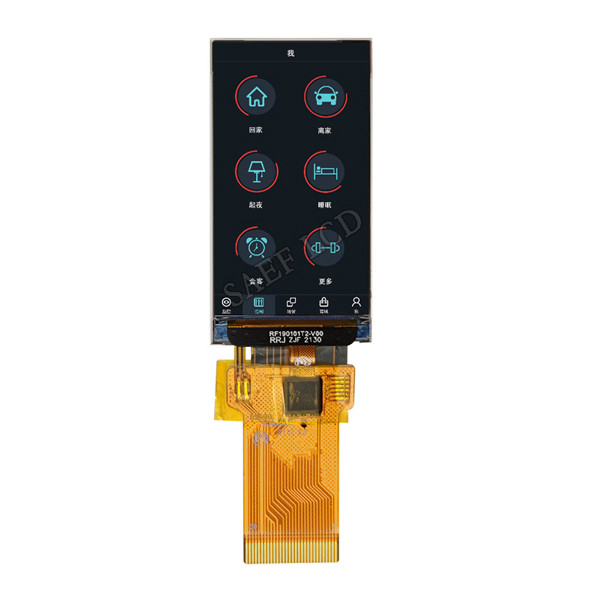

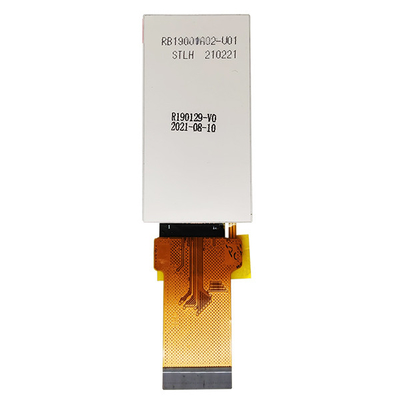

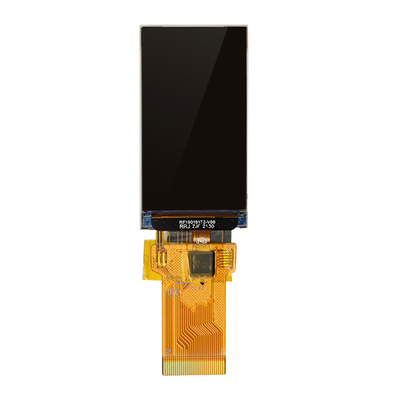

1.9" ekran dotykowy, TFT LCD 1.9" prawdziwy obraz produktu
