Szczegóły Produktu:
|
| Słowa kluczowe: | Typ paska LCD 3,9 cala RGB | Ekran dotykowy: | z pojemnościowym panelem dotykowym CTP |
|---|---|---|---|
| Rezolucja: | 480x128 | Interfejs: | RGB |
| Luminancja powierzchni: | 500 cd/m2 (gnidy) | Szpilki: | 40 pinów |
| Kierunek oglądania: | 12:00 | Połączenie: | ZIF / typ złącza wtykowego |
| Żywotność LED: | 40 000 godzin | Zgodność: | Zgodność z REACH i RoHS |
| Podkreślić: | Moduł barowy TFT LCD,3,9-calowy moduł TFT LCD |
||
Poziomy wyświetlacz TFT 3,9 cala 480*128,TFT LCDRGB 3,9 cala
Cechy produktu:
1. Moduł SF-TO390YH-8960A-CT TFT LCD to 3,9-calowy moduł TFT o przekątnej 480xRGBx128 w pełnym kolorze.
2. Ten moduł obsługuje 24-bitowy interfejs RGB.ma wymiary modułu 105,5x40,64x5,28 mm i wielkość obszaru aktywnego 95,04x25,34 mm;
3. SF-TO390YH-8960A-CT jest zintegrowany ze sterownikiem ST7282A na module, a jego logiczne napięcie zasilania wynosi od 2,6 V do 3,3 V.Moduł ma jasność powierzchniową 500 cd / m2 (nits), ten moduł wyświetlacza LCD może działać w temperaturach od -20 ℃do +70℃.
4. Ten 3,9-calowy wyświetlacz TFT LCD może być niestandardowym projektem z rezystancyjnym ekranem dotykowym i pojemnościowym ekranem dotykowym.
| Pozycja informacji ogólnych | Zawartość |
| Rozmiar wyświetlacza LCD (przekątna) | 3,9 cala TN |
| Struktura modułu | Wyświetlacz TFT + PCAP |
| Typ wyświetlacza LCD | TFT/TRANSMISYJNY |
| Tryb wyświetlania LCD | Normalnie czarny |
| Zalecany kierunek oglądania | godzina 12 |
| Rozmiar modułu (szer.×wys.×głęb.) | 105,5x40,64x5,28mm |
| Obszar aktywny (szer.×wys.) | 95,04×25,34 mm |
| Liczba pikseli (rozdzielczość) | 480 RGB × 128 pikseli |
| Rozstaw pikseli (szer.×wys.) | 0,135×0,135 mm |
| Typ interfejsu modułu | 24-bitowy interfejs RGB |
| Układ scalony kierowcy | ST7282A |
| Numery kolorów | 16,7 mln |
| Typ podświetlenia | Biała dioda LED |
Zalety produktu:
1. Główny współczynnik proporcji panelu TFT LCD na rynku to 4:3 lub 16:9.Jednak w przypadku niektórych zastosowań kształt paska wyświetlacza byłby znacznie lepszy niż obecnie stosowany w głównym nurcie 4:3 lub 16:9, aby wyświetlić wymagane informacje.
2. Oferujemy różne rozmiary Bar typu TFT (wyświetlacz LCD z rozciągniętym paskiem), w tym rozmiary 3,9 cala, 4,6 cala i 5,2 cala.Aby sprostać wymaganiom klientów, zwłaszcza w zastosowaniach przemysłowych.
3. Opracowujemy bardziej pochodne rozwiązanie z tych TFT typu Bar, jak poniżej: 1- Z otworem na śrubę w opcji wersji ramy.2- Z pojemnościowym panelem dotykowym lub oporowym panelem dotykowym.3- Opcja wersji o wysokiej jasności.
4.Doskonała wydajność wyświetlania koloru tła, luminancji, kąta widzenia i intensywności itp.
5. Szeroka temperatura góry -20℃do +70℃i wysoki poziom jakości do zastosowań przemysłowych.
6. Konkurencyjne cenowo rozwiązanie o dobrej jakości wśród tych samych rodzajów w branży LCD.
7.Łatwy w instalacji i utrzymaniu.
Aplikacje:
Ten moduł LCD może być stosowany w systemach wbudowanych, urządzeniach przemysłowych, urządzeniach zabezpieczających i ręcznych, które wymagają wyświetlania w wysokiej jakości i kolorowym obrazie.Wyświetlacze SAEF Bar Type TFT-LCD są idealne do urządzeń przemysłowych, aplikacji motoryzacyjnych, systemu serwerowego, systemu POS, dynamicznych wyświetlaczy informacji i wyświetlania reklam.
Poziomy wyświetlacz TFT 3,9 cala 480*128,TFT LCDRysunek produktu RGB 3,9 cala

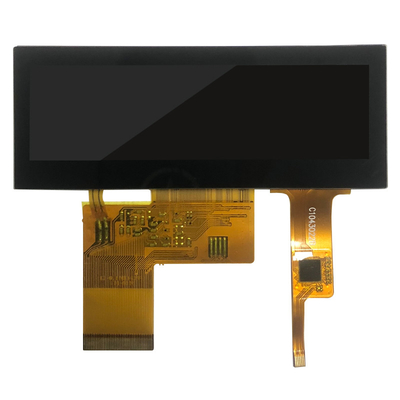

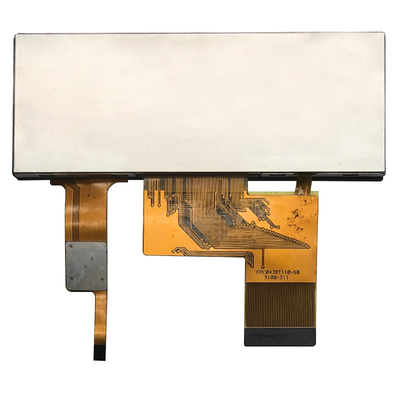

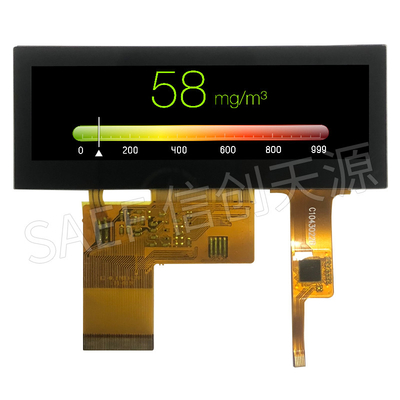

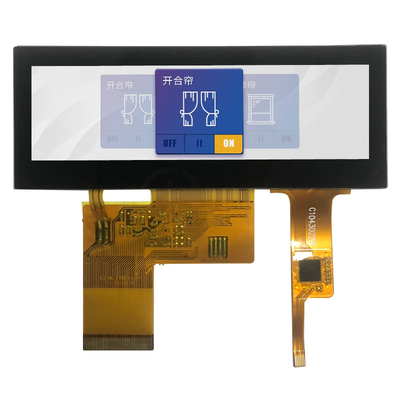

Poziomy wyświetlacz TFT 3,9 cala 480*128,TFT LCDObraz produktu RGB o przekątnej 3,9 cala
Zaciski wejścia/wyjścia
Pin1, VBL-podświetlenie LED katody
Pin2, VBL+ Podświetlenie LED Anoda.
Pin3, uziemienie systemu GND
Pin4, VCC Zasilanie do operacji logicznych
Pin5~12, R0~R7 Magistrala danych
Pin13~20, G0~G7 Magistrala danych
Pin21~28, B0~B7 Magistrala danych
Pin29, uziemienie systemu GND
Pin30, sygnał zegara CLK Pixel
Pin31, sterowanie włączaniem/wyłączaniem wyświetlacza DISP
Pin32, sygnał synchronizacji poziomej HSYNC
Pin33, sygnał synchronizacji pionowej VSYNC
Pin34, DEN Data Enable Uwaga: wewnętrzny ciągnięty słaby niski
Pin35, NC Brak połączenia
Pin36, uziemienie systemu GND
Pin37, XR(NC) Sygnał po prawej stronie TP
Pin38, YD (NC) Sygnał dolnej strony TP
Pin39, XL(NC) Sygnał po lewej stronie TP
Pin40, YU (NC) Górny sygnał TP
