Szczegóły Produktu:
|
| Produkt: | 1,54-calowy EPD | Rozstrzygnięcie: | Rozdzielczość 152x152 punktów |
|---|---|---|---|
| Tryb wyświetlania: | Wyświetlacz elektroforetyczny z aktywną matrycą (AM EPD) | Optyka: | Wszystkie kąty widzenia |
| Wym. konturu: | 31,80 (wys.) × 37,32 (pion.) × 1,14 (gł.) mm | Obszar aktywny: | 27.512 (H) × 27.512 (V) mm |
| Rozstaw pikseli: | 0.181 ((H) × 0,181 ((V) mm | Kod PIN: | 24 szpilki |
| interfejs: | MCU | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Wyświetlacz z atramentem 1,5 cala E,wyświetlacz z atramentem 152x152 punktów E |
||
E-ink Display 1,54 cala, EPD 1,54 cala Opis ekranu
SAEF Technology SFEPD154H-7003A01 to Active Matrix Electrophoretic Display ((AM EPD), z interfejsem i konstrukcją systemu odniesienia.i posiada 2-bitowe możliwości pełnego wyświetlaniaModuł jest elektroporezyjnym wyświetlaczem napędowym TFT, z zintegrowanymi obwodami, w tym buforem bramkowym, buforem źródłowym, interfejsem MCU, logiką sterowania czasem, oscylatorem, DC-DC, SRAM, LUT, VCOM.Moduł może być stosowany w przenośnych urządzeniach elektronicznych, np. elektroniczny system etykietowania półek (ESL).
Cechy
◆ wyświetlacz o rozdzielczości 152×152 pikseli
◆ odbicie białości powyżej 30%
◆ Wskaźnik kontrastu powyżej 10:1
◆ Ultra szeroki kąt widzenia
◆ Bardzo niskie zużycie energii
◆ Po prostu odbijający
◆ Wyświetlacz dwustronny
◆ Tryb głębokiego snu ultra niskiego prądu
◆ RAM na wyświetlaczu
◆ forma fali przechowywana w OTP na chipie
◆ Dostępny seryjny interfejs urządzeń peryferyjnych
◆ Oscylator na chipie
◆ sterowanie wzmacniaczem i regulatorem na układzie do generowania napięcia napędowego VCOM, bramy i źródła
◆ Interfejs głównego sygnału I 2C do odczytu zewnętrznego czujnika temperatury
| Pozycja informacji ogólnych | Zawartość |
| Wielkość ekranu | 1.54 cali |
| Tryb wyświetlania | EPD aktywnej matrycy |
| Rozdzielczość wyświetlacza | 152 ((H) × 152 ((V) Piksele |
| Obszar aktywny | 27.512 (H) × 27.512 (V) mm |
| Wskaźnik pikseli | 0.181 ((H) × 0,181 ((V) |
| PixelKonfiguracja | prostokąt |
| Wymiar zarysu | 310,80 (H) × 37,32 ((V × 1,14 ((D)) mm |
| Waga | 20,7 g |
| Napięcie zasilania logicznego | 3.0V typowe |
| Temperatura działania | 0°C do +35°C |
| Temperatura przechowywania | -25°C do +60°C |
| Interfejs | MCU |
| Zgodność | Zgodność z przepisami REACH i RoHS |
Zastosowanie
Elektroniczny system etykietowania półek
Definicja szpilki
Pin1, NC Nie łączyć z innymi pinami NC
Pin2, GDR / O / N-Channel MOSFET Gate Drive Control
Pin3, RESE / I / Wprowadzenie czujnika prądu do pętli sterującej
Pin4, NC Nie łączyć z innymi pinami NC
Pin5, VDHR / C / Pozytywne napięcie napędowe źródła 1
Pin6, TSCL / O / I2C Interfejs z cyfrowym czujnikiem temperatury
Pin7, TSDA / I/O / I2C Interfejs z cyfrowym czujnikiem temperatury Pin danych
Pin8, BS / I / Bus Interface select pin
Pin9, BUSYN / O / Busy state output pin
Pin 10, RSTN / I / reset wejście sygnału.
Pin11, D/C/I/Data/Pin sterowania
Pin12, CSB / I / Chip wybierz pin wejściowy
Pin13, SCL / I / Serial Clock pin (SPI)
Pin14, SDA / I / Serial Data pin (SPI)
Pin15, VDD / P / Zasilanie dla pinów logicznych interfejsu
Pin16, VDD / P / Zasilanie do chipu
Pin17, VSS / P / Ziemia
Pin18, VDDD / C / Core logic power pin VDDD można regulować wewnętrznie z VDD. Kondensatory powinny być podłączone między VDDD i VSS w każdych okolicznościach
Pin19, VPP / P / Zasilanie do programowania OTP
Pin20, VSH / C / pozytywne napięcie napędowe źródła 2
Pin21, VGH / C / Pozytywne napięcie napędowe bramy
Pin22, VSL / C / Ujemne napięcie napędowe źródła
Pin23, VGL / C / Ujemne napięcie napędowe bramy
Pin24, napięcie napędowe VCOM / C / VCOM
I = pin wejściowy, O = pin wyjściowy, I/O = pin dwukierunkowy (input/output), P = pin zasilania, C = pin kondensatora

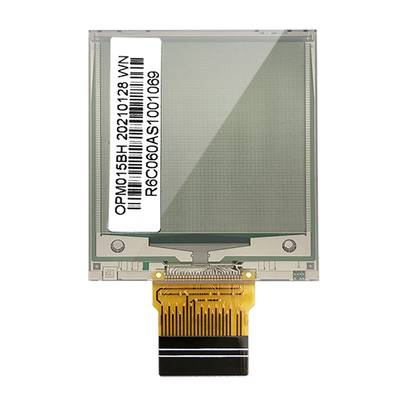

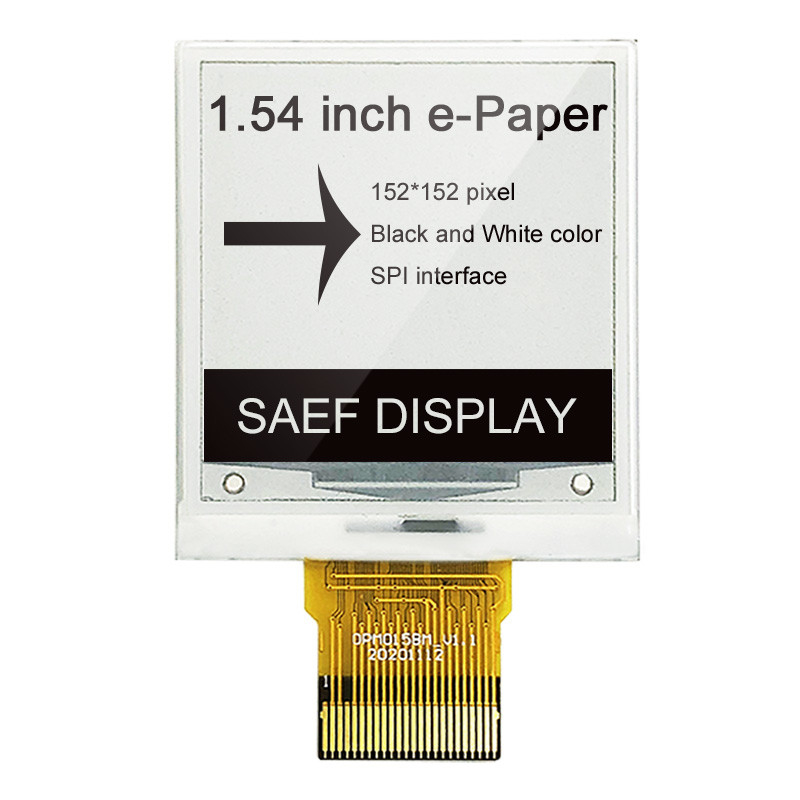

Wyświetlacz atramentu elektronicznego 1,54 cala, EPD 1,54 cala Rysunek produktu

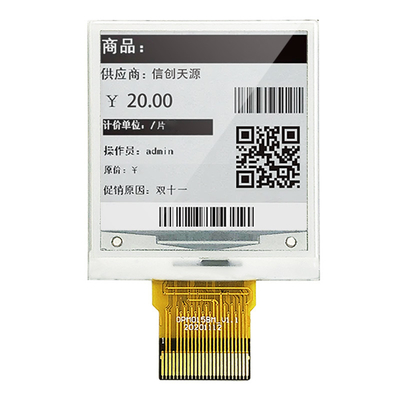

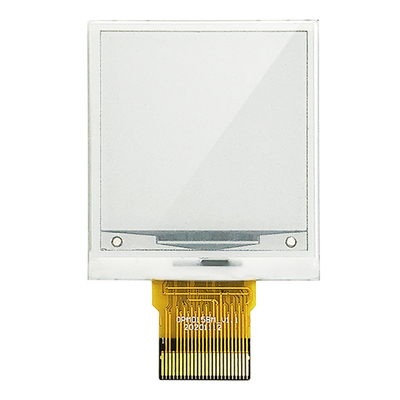

E-ink Display 1,54 cala, EPD 1,54 cala Obraz produktu
