Szczegóły Produktu:
|
| Produkt: | Wyświetlacz ESL 2.13 | Rozstrzygnięcie: | Rozdzielczość 122x250 punktów |
|---|---|---|---|
| Tryb wyświetlania: | Wyświetlacz elektroforetyczny z aktywną matrycą (AM EPD) | Kolor: | Czarny i biały |
| Optyka: | Wszystkie kąty widzenia | Wym. konturu: | 29,2*59,2*1,14 mm |
| Obszar aktywny: | 23,70*48,55 mm | Kod PIN: | 24 szpilki |
| interfejs: | SPI | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Elektroniczny wyświetlacz etykiety półki ISO9001,elektroniczny wyświetlacz etykiety półki modułu EPD,wyświetlacz ESL o przekątnej 2 |
||
ESL Display 2,13 cala, EPD 2,13 cala Opis ekranu
SAEF Technology SFEPD213H-7004A01 to wyświetlacz elektroforetyczny macierzy aktywnej (AM EPD) z interfejsem i konstrukcją systemu odniesienia.Wyświetlacz jest w stanie wyświetlać obrazy w 1-bitowych biało-czarnych pełnych możliwości wyświetlaniaObszar aktywny 2,13 ̊ zawiera 122x250 pikseli. Moduł jest elektroporezyjnym wyświetlaczem napędowym TFT, z zintegrowanymi obwodami, w tym buforem bramy, buforem źródła, interfejsem MCU,logika sterowania czasemModuł może być stosowany w przenośnych urządzeniach elektronicznych, takich jak elektroniczny system etykiety półki (ESL).
Cechy
¢ wyświetlacz o rozmiarach 122×250 pikseli
W przypadku, gdy odbicie białości przekracza 30%
Wskaźnik kontrastu powyżej 8:1
️ Ultra szeroki kąt widzenia
¢ Bardzo niskie zużycie energii
️ czysto odbijający się tryb
¢ Bi-stabilny wyświetlacz
️ zakres temperatury komercyjnej
️ Państwowy, portretny tryb
️ twarda powierzchnia wyświetlacza przeciwbłyskowa
W trybie głębokiego snu
RAM na wyświetlaczu
️ Waveform może być przechowywany w OTP na chipie lub zapisywany przez MCU
¢ Dostępny seryjny interfejs urządzeń peryferyjnych
Oświetlacz na chipie
On-chip booster and regulator control for generating VCOM, Gate and Source driving voltage
Wbudowany czujnik temperatury
| Pozycja informacji ogólnych | Zawartość |
| Wielkość ekranu | 2.13 cali |
| Tryb wyświetlania | EPD aktywnej matrycy |
| Rozdzielczość wyświetlacza | 122 ((H) × 250 ((V) Piksele |
| Obszar aktywny | 23.7 (H) × 28,55 (V) mm |
| Wskaźnik pikseli | 0.181 ((H) × 0,181 ((V) |
| PixelKonfiguracja | prostokąt |
| Wymiar zarysu | 29.2(H) × 59,2(V × 1,14(D) mm |
| Waga | 4.1 g |
| Napięcie zasilania logicznego | 3.0V typowe |
| Temperatura działania | 0°C do +50°C |
| Temperatura przechowywania | -25°C do +60°C |
| Interfejs | SPI |
| Zgodność | Zgodność z przepisami REACH i RoHS |
Zastosowanie
Elektroniczny system etykietowania półek
Definicja szpilki
Pin1, NC Nie łączyć z innymi pinami NC
Pin2, GDR / O / N-Channel MOSFET Gate Drive Control
Pin3, RESE / I / Wprowadzenie czujnika prądu do pętli sterującej
Pin4, NC Nie łączyć z innymi pinami NC
Pin5, VDHR / C / pozytywne napięcie sterownika źródła dla źródła
Pin6, TSCL / O / I2C Interfejs z cyfrowym czujnikiem temperatury
Pin7, TSDA / I/O / I2C Interfejs z cyfrowym czujnikiem temperatury Pin danych
Pin8, BS / I / Bus Interface selection pin (UWAGA 5-4)
Pin9, BUSYN / O / Pin wyjściowy stanu zajętego (UWAGA 5-3)
Pin 10, RSTN / I / reset wejście sygnału.
Pin11, D/C/I/Data/Pin sterowania (UWAGA 5-2)
Pin12, CSB / I / Chip wybierz pin wejściowy (UWAGA 5-1)
Pin13, SCL / I / Serial Clock pin (SPI)
Pin14, SDA / I / Serial Data pin (SPI)
Pin15, VDDIO / P / Zasilanie dla interfejsu logicznych pinów.
Pin16, VDD / P / Zasilanie do chipu
Pin17, GND / P / Ziemia
Pin18, VDDD / C / Core logic power pin VDDD można regulować wewnętrznie z VDD. Kondensatory powinny być podłączone między VDDD i VSS w każdych okolicznościach
Pin19, VPP / P / Zasilanie do programowania OTP
Pin20, VSH / C / pozytywne napięcie napędowe źródła 2
Pin21, VGH / C / Pozytywne napięcie napędowe bramy
Pin22, VSL / C / Ujemne napięcie napędowe źródła
Pin23, VGL / C / Ujemne napięcie napędowe bramy
Pin24, napięcie napędowe VCOM / C / VCOM
I = pin wejściowy, O = pin wyjściowy, I/O = pin dwukierunkowy (input/output), P = pin zasilania, C = pin kondensatora
Uwaga 5-1: Ten pin jest wejściem do chipa, który łączy się z MCU.
Uwaga 5-2: Ten pin jest pinem sterowania danymi/komandami łączącym się z MCU w trybie 4-przewodowym SPI. Gdy pin jest pociągnięty WZDZISTO, dane w SDA będą interpretowane jako dane.dane w SDA będą interpretowane jako polecenie.
Uwaga 5-3: Ten pin jest pinem wyjściowym stanu zajętego.Czip umieścił Busy pin High, gdy - wyświetlając formę fali wyświetlacza - programowanie z OTP - komunikowanie się z cyfrowym czujnikiem temperatury
Uwaga 5-4: szpilka do wyboru interfejsu przycisku
BS State MCU Interface
L 4-linkowy seryjny interfejs peryferyjny (SPI)
H 3-line szeregowy interfejs peryferyjny ((SPI) - 9 bitów SP
ESL Display 2,13 cala, EPD 2,13 cala Ekran rysunek produktu

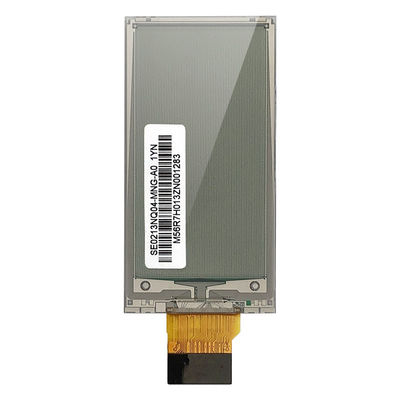

ESL Display 2,13 cala, EPD 2,13 cala Obraz produktu
WYRODZIA I WYRODZIA
