Szczegóły Produktu:
|
| Produkt: | Wyświetlacz ESL 2.66 | Tryb wyświetlania: | Wyświetlacz elektroforetyczny z aktywną matrycą (AM EPD) |
|---|---|---|---|
| Kolor: | Czarny i biały | Optyka: | Wszystkie kąty widzenia |
| Wym. konturu: | 36,3*71,8*1,14 mm | Obszar aktywny: | 30,704*60,08 mm |
| Temperatura robocza: | 0°C do +50°C | Temperatura przechowywania.: | -25°C do +60°C |
| Kod PIN: | 24 szpilki | interfejs: | SPI |
| Podkreślić: | Etykieta cenowa ESL Display,152x296 Dot ESL Display,2 |
||
ESL Display 2,66 cala, E-ink display 2,66 cala Opis
SAEF Technology SFEPD266H-7005A01 to Active Matrix Electrophoretic Display ((AM EPD), z interfejsem i konstrukcją systemu odniesienia.Moduł jest napędowym wyświetlaczem elektroforetycznym TFT-array, z układami zintegrowanymi obejmującymi bufor bramy, bufer źródła, interfejs MCU, logikę sterowania czasem, oscylator, DC-DC, SRAM, LUT, VCOM. Moduł może być stosowany w przenośnych urządzeniach elektronicznych,takie jak System Elektronicznej Etykiety na półce (ESL).
Cechy
Wyświetlacz o rozmiarach 152×296 pikseli
W przypadku, gdy odbicie białości przekracza 30%
Wskaźnik kontrastu powyżej 8:1
️ Ultra szeroki kąt widzenia
¢ Bardzo niskie zużycie energii
️ czysto odbijający się tryb
¢ Bi-stabilny wyświetlacz
️ Państwowy, portretny tryb
W trybie głębokiego snu
RAM na wyświetlaczu
️ kształt fali przechowywany w OTP na chipie
¢ Dostępny seryjny interfejs urządzeń peryferyjnych
Oświetlacz na chipie
Interfejs głównego sygnału 2C do odczytu czujnika temperatury zewnętrznej
| Pozycja informacji ogólnych | Zawartość |
| Wielkość ekranu | 2.66 cali |
| Tryb wyświetlania | EPD aktywnej matrycy |
| Rozdzielczość wyświetlacza | 152 ((H) × 296 ((V) Piksele |
| Obszar aktywny | 300,704 (H) × 60,088 (V) mm |
| Wskaźnik pikseli | 0.203 ((H) × 0,203 ((V) |
| PixelKonfiguracja | prostokąt |
| Wymiar zarysu | 36.3(H) × 71,8(V) × 1,14(D) mm |
| Waga | 4.1 g |
| Napięcie zasilania logicznego | 3.0V typowe |
| Temperatura działania | 0°C do +50°C |
| Temperatura przechowywania | -25°C do +60°C |
| Interfejs | SPI |
| Zgodność | Zgodność z przepisami REACH i RoHS |
Zastosowanie
Elektroniczny system etykietowania półek
Definicja szpilki
Pin1, NC Nie łączyć z innymi pinami NC
Pin2, GDR / O / N-Channel MOSFET Gate Drive Control
Pin3, RESE / I / Wprowadzenie czujnika prądu do pętli sterującej
Pin4, NC Nie łączyć z innymi pinami NC
Pin5, VDHR / C / pozytywne napięcie sterownika źródła dla źródła
Pin6, TSCL / O / I2C Interfejs z cyfrowym czujnikiem temperatury
Pin7, TSDA / I/O / I2C Interfejs z cyfrowym czujnikiem temperatury Pin danych
Pin8, BS / I / Bus Interface selection pin (UWAGA 5-4)
Pin9, BUSYN / O / Pin wyjściowy stanu zajętego (UWAGA 5-3)
Pin 10, RSTN / I / reset wejście sygnału.
Pin11, D/C/I/Data/Pin sterowania (UWAGA 5-2)
Pin12, CSB / I / Chip wybierz pin wejściowy (UWAGA 5-1)
Pin13, SCL / I / Serial Clock pin (SPI)
Pin14, SDA / I / Serial Data pin (SPI)
Pin15, VDDIO / P / Zasilanie dla interfejsu logicznych pinów.
Pin16, VDD / P / Zasilanie do chipu
Pin17, GND / P / Ziemia
Pin18, VDDD / C / Core logic power pin VDDD można regulować wewnętrznie z VDD. Kondensatory powinny być podłączone między VDDD i VSS w każdych okolicznościach
Pin19, VPP / P / Zasilanie do programowania OTP
Pin20, VSH / C / pozytywne napięcie napędowe źródła 2
Pin21, VGH / C / Pozytywne napięcie napędowe bramy
Pin22, VSL / C / Ujemne napięcie napędowe źródła
Pin23, VGL / C / Ujemne napięcie napędowe bramy
Pin24, napięcie napędowe VCOM / C / VCOM
I = pin wejściowy, O = pin wyjściowy, I/O = pin dwukierunkowy (input/output), P = pin zasilania, C = pin kondensatora
Uwaga 5-1: Ten pin jest wejściem do chipa, który łączy się z MCU.
Uwaga 5-2: Ten pin jest pinem sterowania danymi/komandami łączącym się z MCU w trybie 4-przewodowym SPI. Gdy pin jest pociągnięty WZDZISTO, dane w SDA będą interpretowane jako dane.dane w SDA będą interpretowane jako polecenie.
Uwaga 5-3: Ten pin jest pinem wyjściowym stanu zajętego.Czip umieścił Busy pin High, gdy - wyświetlając formę fali wyświetlacza - programowanie z OTP - komunikowanie się z cyfrowym czujnikiem temperatury
Uwaga 5-4: szpilka do wyboru interfejsu przycisku
BS State MCU Interface
L 4-linkowy seryjny interfejs peryferyjny (SPI)
H 3-line szeregowy interfejs peryferyjny ((SPI) - 9 bitów SP
ESL Display 2,66 cala, E-ink display 2,66 cala Rysunek produktu

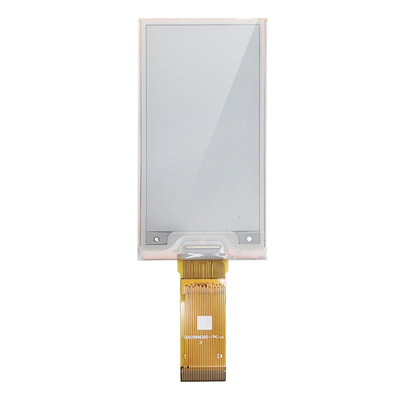

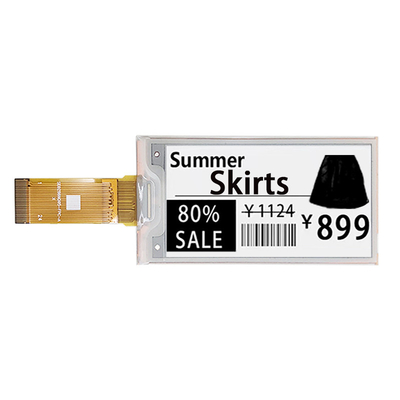

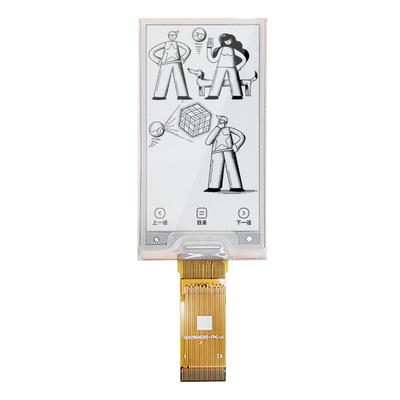

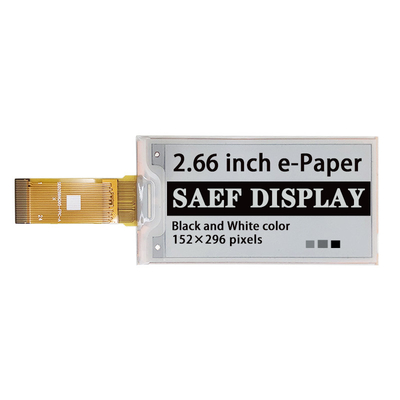

ESL Display 2,66 cala, E-ink display 2,66 cala Obraz produktu
Uwaga:
1Typową moc mierzy się następującym przejściem z poziomego wzoru 2 szarej skali do pionowego wzoru 2 szarej skali (rysunek 6-2).
2Pojemność głębokiego snu jest zużyta, gdy sterownik jest w trybie głębokiego snu.
3Wykazane właściwości elektryczne/optyczne gwarantowane są wyłącznie w przypadku sterownika i formy fali dostarczonej przez SAEF.
