3-kolorowy ekran EPD 2,13 cali,2.13" E-ink ESL Opis ekranu
SAEF Technology SFEPD213BWR-7018A01 to 3-kolorowy panel HR a-Si, aktywna matryca TFT, elektroniczny wyświetlacz papierowy (EPD).Panel ma tak wysoką rozdzielczość (131 dpi), że może łatwo wyświetlać drobne wzoryZe względu na swoją bi-stabilność panel EPD wymaga bardzo małego zasilania do aktualizacji i nie wymaga zasilania do utrzymania obrazu.
Cechy
1. a-Si TFT aktywna matryca Elektroniczny wyświetlacz papierowy (EPD)
2. Wsparcie trzech kolorów: biały, czarny, czerwony
3Rozdzielczość: 250 x 122
4. Bardzo niskie zużycie energii
5. Super szeroki kąt widzenia - blisko 180°
6. ekstra cienkie i lekkie
7. Interfejs SPI
8. zgodne z RoHS
| Pozycja informacji ogólnych |
Zawartość |
| Wielkość ekranu |
2.13 cali
|
| Tryb wyświetlania |
EPD aktywnej matrycy |
| Rozdzielczość wyświetlacza |
122 ((H) × 250 ((V) Piksele |
| Obszar aktywny |
23.705 ((H) x48.55 ((V) mm |
| Wskaźnik pikseli |
0.194.3 x 0.194.2 ((131 dpi) |
| FPL (Front Plane Laminate) |
Spectra Red 2.0 |
| Wymiar zarysu |
29.2 ((H) x59.2 ((V) x1.0 ((D) mm |
| Waga |
4.1 g |
| Napięcie zasilania logicznego |
3.0V typowe |
| Temperatura działania |
0°C do +50°C |
| Temperatura przechowywania |
-25°C do +60°C |
| Interfejs |
SPI |
| Zgodność |
Zgodność z przepisami REACH i RoHS |
Zastosowanie
Elektroniczny system etykietowania półek
Definicja szpilki
Pin1, NC Nie podłączony
Pin2, GDR / O / Power MOSFET sterowanie sterownikiem, ten pin jest N-Channel MOSFET Gate Drive Control.
Pin3, RESE/I/Booster Control Input, ten pin jest wejściem czujnika prądu do pętli sterowania.
Pin4, NC Nie łączyć z innymi pinami NC
Pin5, VDHR / C / Kondensator. Ten pin jest napięciem napędowym pozytywnej bramy i pinem zasilania dla VSH2 Kondensator stabilizujący powinien być podłączony między VSH2 i GND.
Pin6, TSCL / O / I2C Interfejs z cyfrowym czujnikiem temperatury
Pin7, TSDA / I/O / I2C Interfejs z cyfrowym czujnikiem temperatury Pin danych
Pin8, BS/I/VSS, ten pin ustala interfejs panelu.
Pin9, BUSYN / O / Device Busy Signal, Pin ten jest Pinem wyjściowym stanu zajętego.
Pin10, RSTN / I / System Reset, ten pin jest wejściem sygnału resetowania.
Pin11, D/C/I / Ten pin jest kontrolą danych / polecenia
Pin12, CSB / I / Ten pin jest wybrany chip.
Pin13, wejście SCL/I/serialnej komunikacji zegarowej.
Pin14, SDA / I / Serial komunikacji danych wejścia/wyjścia.
Pin15, VDDIO / P / Zasilanie do interfejsu logicznych pinów I/O. Powinien być podłączony do VCI.
Pin16, VCI / P / Zasilanie do chipa
Pin17, GND / P / Ziemia
Pin18, VDDD / C / Wewnętrzne wyjście regulatora Kondensator powinien być podłączony między VDD i GND.
Pin19, VPP / P / Zasilanie do programowania OTP
Pin20, VSH / C / Ten pin jest napięciem napędowym pozytywnego źródła.
Pin21, kondensator stabilizujący VGH / C / A powinien być podłączony między VGH i GND.
Pin22, VSL / C / Ten pin jest napięciem napędowym źródła ujemnego i pinem zasilania dla VCOM.
Pin23, Kondensator stabilizujący VGL / C / A powinien być podłączony między VGL i GND.
Pin24, VCOM / C / Ten pin jest napięciem napędowym VCOM Kondensator stabilizujący powinien być podłączony między VCOM a GND.
3-kolorowy ekran EPD 2,13 cali,2.13" E-ink ESL DisplayRysunek

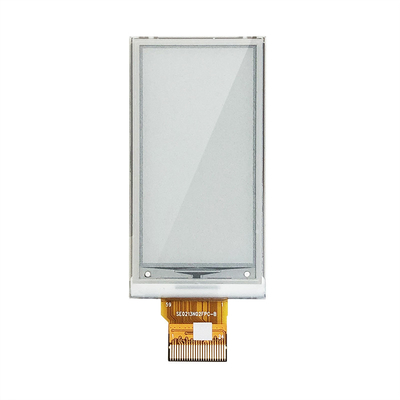

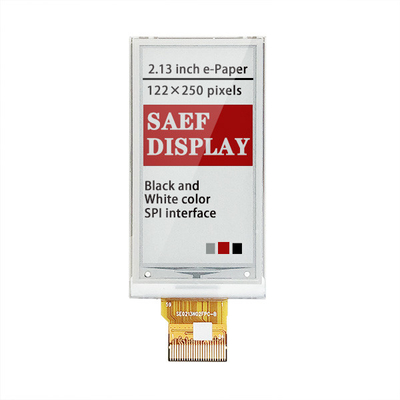

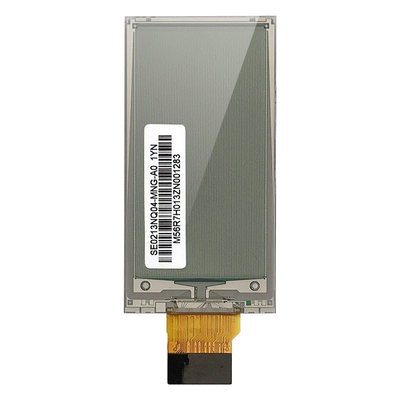

3-kolorowy ekran EPD 2,13 cali,2.13" E-ink ESL DisplayObraz produktu
