Szczegóły Produktu:
|
Produkt: | Pasywny OLED o przekątnej 3,12 cala | Rozstrzygnięcie: | Rozdzielczość 256x64 pikseli |
---|---|---|---|
Tryb wyświetlania: | Matryca pasywna | interfejs: | Równoległy, opcjonalnie SPI |
Kolor wyświetlacza: | Biało żółty | Optyka: | Wszystkie kąty widzenia |
Wym. konturu: | 88.00 (W) x27.80 (H) | Obszar aktywny: | 760,78 (W) x 19,18 (H) |
Rozstaw pikseli: | 00,30 (W) x 0,30 (H) | Temperatura robocza: | -40°C do +80°C |
Temperatura przechowywania.: | -40°C do +85°C | Układ scalony sterownika: | SSD1322 |
Napięcie zasilania: | 2.4 - 3,5 V | Kod PIN: | 30 szpilek |
Zgodność: | Zgodny z REACH i RoHS | Rodzaj opakowania IC: | COF |
Typ podłączającego moduł: | ZIF | Obowiązek: | 1/64 |
Podkreślić: | Moduł wyświetlacza OLED 256*64 kropek,Moduł wyświetlacza OLED w pomieszczeniach,3.12 Moduł wyświetlacza OLED |

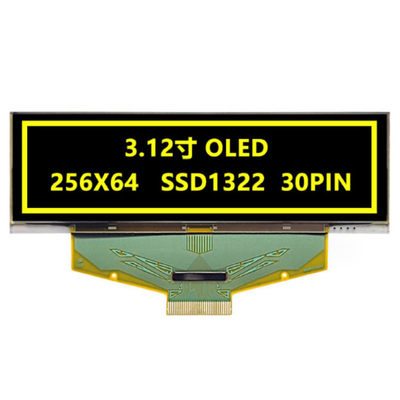

3.12-calowy moduł wyświetlacza OLED, 3.12" 256*64 kropki
Organic Light-Emitting Diode (OLED) to technologia nowej generacji, jaśniejsze i jaśniejsze obrazy z bardziej elastyczną prędkością reagowania.Wyświetlacz OLED SFOS312YZ-7091AN jest wykonany z 256 x 64 kropek w pojedynczym kolorze monoTen moduł OLED jest lekki, o niskiej mocy i niewielki, istnieją różne interfejsy opcjonalne; jest domyślnym interfejsem SPI, Parallel i I2C.
Wielkość obszaru aktywnego wynosi 3,12 ̊ diagonalnie z wymiarem modułu 88,00 (W) x 27,80 (H) mm, wymiar obszaru aktywnego 76,78 (W) x 19,18 (H) mm.12-calowy wyświetlacz OLED ma wbudowany IC SSD1322 i ma wysoki współczynnik kontrastu 20,000: 1. napięcie zasilania logicznego waha się od 2,4V do 2,6V, typowa wartość wynosi 2,5V. Jest doskonały do zastosowań takich jak urządzenia medyczne, system POS, artykuły biełe, aplikacje domowe,instrument przemysłowy, automatyka, systemy wyświetlania audio/wizualnego, urządzenia do pielęgnacji osobistej, artykuły gospodarstwa domowego, wyświetlacze samochodowe, dynamiczne wyświetlacze informacji itp.
Cechy
Produkt: | 3.12-calowy pasywny OLED | Rozstrzygnięcie: | Rozdzielczość 256x64 pikseli |
---|---|---|---|
Tryb wyświetlania: | Matryca pasywna | Interfejs: | Równoległe, SPI nieobowiązkowe |
Kolor wyświetlacza: | Biały, Żółty | Optyka: | Wszystkie kąty widzenia |
Opis: | 88.00 (W) X27.80 (H) | Obszar aktywny: | 76.78 (W) X 19.18 (H) |
Pixel Pitch: | 00,30 (W) x 0,30 (H) | Temperatura pracy: | -40°C do +80°C |
Temperatura przechowywania: | -40°C do +85°C | System sterowania: | SSD1322 |
napięcie zasilania: | 2.4 - 3,5 V | Numer szpilki: | 30 szpilów |
Zgodność: | Zgodność z przepisami REACH i RoHS | Typ opakowania IC: | COF |
Typ podłączającego moduł: | ZIF | Obowiązek: | 1/64 |
3.12" cali 256x64 pikseli COF OLED Display rysunek
Maksymalne ratingi bezwzględne
Parametry | Symbol | Min. | Maksymalnie | Jednostka |
Napięcie zasilania |
VDD | - 0.5 | 2.75 | V |
Wpływ | - 0.5 | 21 | V | |
VDDIO | - 0.5 | VCI | V | |
VCI | - 0.3 | 4 | V | |
Temperatura pracy | TOP | -40 | 85 | .C |
Temperatura przechowywania | TSTG | -65 | 150 | .C |
Czas trwania (100 cd/m2) | 20,000 | - | godzina | |
Czas trwania (90 cd/m2) | 25,000 | - | godzina | |
Czas trwania (80 cd/m2) | 30,000 | - | godzina |
Charakterystyka optyczna
|
Symbol | Warunki | Min. | Rodzaj | Maksymalnie | Jednostka |
Jasność (VCC dostarczane zewnętrznie) |
Lbr |
Uwaga 5 |
60 |
80 |
- |
cd/m2 |
C.I.E. (biały) | (x) (y) | C.I.E. 1931 | 0.250.27 | 0.290.31 | 0.330.35 | ![]() |
Kontrast pomieszczeń ciemnych | CR | - | 2000:1 | - | ![]() |
|
Kąt widzenia | 160 | - | - | stopień |
Charakterystyka prądu stałego
|
Symbol | Warunki | Min. | Rodzaj | Maksymalnie |
Jednostka |
Napięcie zasilania logicznego | VDD | 2.4 | 2.5 | 2.6 | V | |
Napięcie zasilania do pracy | VCI | 2.4 | 2.8 | 3.5 | V | |
Zasilanie pinów I/O | VDDIO | 1.65 | VCI | V | ||
Napięcie robocze dla OLED |
Wpływ |
Uwaga 5 |
11.5 |
12 |
12.5 |
V |
Wpływ na wysokim poziomie |
HIV |
IOUT = 100μA, 3,3MHz |
0.8×VDDIO |
- |
VDDIO |
V |
Wpływ niskiego poziomu | VIL | IOUT = 100μA, 3,3MHz | 0 | - | 0.2×VDDIO | V |
Wydajność wysokiego poziomu | VOH | IOUT = 100μA, 3,3MHz | 0.9×VDDIO | - | VDDIO | V |
Wydajność niskiego poziomu | VOL | IOUT = 100μA, 3,3MHz | 0 | - | 0.1×VDDIO | V |
Prąd roboczy dla VCI | ICI | - | 95 | 120 | μA | |
Prąd roboczy dla VCC | ICC |
Uwaga 6 |
- |
34.5 |
40 |
mA |
Prąd w trybie uśpienia dla VDD | IDD, SLEEP | Uwaga 8 | - | 1 | 10 | μA |
Prąd w trybie uśpienia dla VDDIO | Iddio, śpij. | Uwaga 8 | 1 | 10 | ||
Prąd w trybie uśpienia dla VCI |
ICI, SLEEP | Uwaga 8 | - | 2 | 50 |
μA |

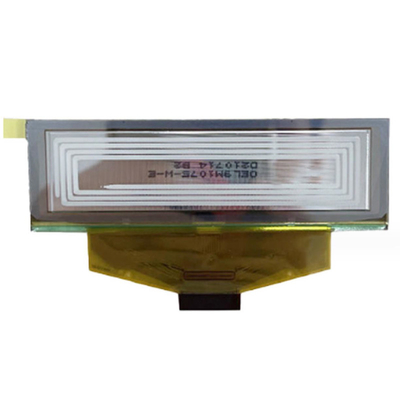

3.12" cali 256x64 pikseli COF OLED Display Obraz produktu
