Szczegóły Produktu:
|
| Produkt: | Pasywny OLED o przekątnej 3,12 cala | Rozstrzygnięcie: | Rozdzielczość 256x64 pikseli |
|---|---|---|---|
| interfejs: | Równoległy, opcjonalnie SPI | Kolor wyświetlacza: | Biało żółty |
| Optyka: | Wszystkie kąty widzenia | Tryb wyświetlania: | Matryca pasywna |
| Wym. konturu: | 88.00 (W) x27.80 (H) | Układ scalony sterownika: | SSD1322 |
| Obszar aktywny: | 760,78 (W) x 19,18 (H) | Rozstaw pikseli: | 00,30 (W) x 0,30 (H) |
| Temperatura robocza: | -40°C do +80°C | Temperatura przechowywania.: | -40°C do +85°C |
| Napięcie zasilania: | 2.4 - 3,5 V | Kod PIN: | 30 szpilek |
| Rodzaj opakowania IC: | COF | Typ podłączającego moduł: | Połączenie wtyczki |
| Obowiązek: | 1/64 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 3.12 Moduł wyświetlacza OLED,Moduł wyświetlacza OLED 256*64 kropek,Równoległy moduł wyświetlacza OLED |
||

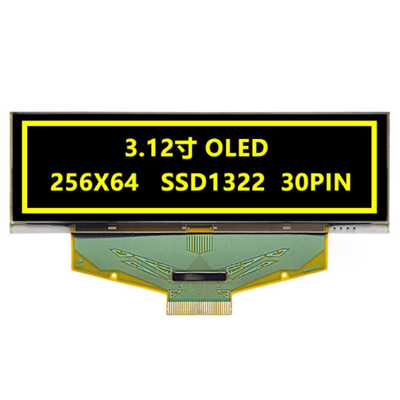

UG-5664ASWEF013.12" 256*64 kropek OLED Display Module z SPI/Parallel/I2C InterfaceOpis wyświetlacza
Organiczne diody emitujące światło (OLED) to technologia nowej generacji, która umożliwia jaśniejsze, jaśniejsze obrazy i szybszą reakcję.12-calowy model UG-5664ASWEF01 wyświetlacz OLED jest wykonany z 256 x 64 kropek indywidualnych rmonochromTen moduł OLED jest lekki, ma niskie zużycie energii, ma niewielki rozmiar i ma różne opcje interfejsu; jest domyślnym interfejsem SPI, równoległym i I2C.

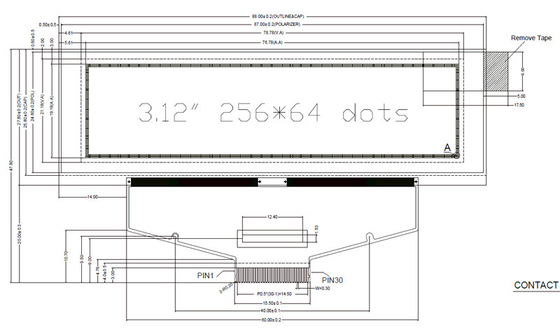

Wymiary obszaru aktywnego wynoszą 3,12 cala przekątnie, wymiary modułu wynoszą 88,00 (W) x 27,80 (H) mm, a wymiary obszaru aktywnego wynoszą 76,78 (W) x 19,18 (H) mm.12-calowy wyświetlacz OLED ma wbudowany IC SSD1322 i wysoki współczynnik kontrastu,000:1. Zakres napięcia zasilania logicznego wynosi 2,4V-2,6V, z typową wartością 2,5V. Jest idealny do zastosowań takich jak sprzęt medyczny, systemy POS, artykuły biełe, aplikacje domowe,instrumenty przemysłowe, automatyka, systemy wyświetlania audiowizualnego, urządzenia do pielęgnacji osobistej, artykuły gospodarstwa domowego, wyświetlacze samochodowe, dynamiczne wyświetlacze informacji i wiele innych.
Cechy
Ten 3,12-calowy wyświetlacz OLED ma szybszy czas reakcji (10 mikrosekund przy +25 °C).
Ten 3,12-calowy produkt OLED 256x64 ma nieskończony kąt widzenia "do 175 stopni".
Ten 3,12-calowy produkt SPI OLED posiada bardzo cienką grubość.
Ten 3,12-calowy biały / żółty produkt OLED nie musi być podświetlony podczas wyświetlania i sam się oświetla.
Ten 3,12-calowy produkt mono OLED ma wysoką jasność i ten produkt ma współczynnik kontrastu do 2000:1.
Ten produkt 3.12 OLED 256x64 ma bardzo szeroki zakres temperatury roboczej "-40 °C ~ 85 °C".
Ten 3,12-calowy produkt OLED SPI ma niższe zużycie energii - zmniejszając emisję CO2.
| Produkt: | 3.12-calowy pasywny OLED |
| Rozstrzygnięcie: | Rozdzielczość 256x64 pikseli |
| Interfejs: | Równoległe, SPI nieobowiązkowe |
| Tryb wyświetlania: | Matryca pasywna |
| Kolor wyświetlacza: | Biały, Żółty |
| Optyka: | Wszystkie kąty widzenia |
| Obszar aktywny: | 76.78 (W) X 19.18 (H) |
| Opis: | 88.00 (W) X27.80 (H) |
| Pixel Pitch: | 00,30 (W) x 0,30 (H) |
| Temperatura pracy: | -40°C do +80°C |
| Temperatura przechowywania: | -40°C do +85°C |
| napięcie zasilania: | 2.4 - 3,5 V |
| Typ podłączającego moduł: | Połączenie podłączone |
| System sterowania: | SSD1322 |
| Numer szpilki: | 30 szpilów |
| Typ opakowania IC: | COF |
| Obowiązek: | 1/64 |
| Zgodność: | Zgodność z przepisami REACH i RoHS |
UG-5664ASWEF01 3,12" cali 256x64 pikseli Rozdzielczość wyświetlacz COF OLED z SSD1322 Równoległy SPI IIinterface
Charakterystyka prądu stałego
Jeżeli nie określono inaczej, napięcie odniesione do VSS; VDD = 2,5 V, VCI = 2,8 V, VCC = 12,0 V, IREF = 10 uA,
(Ta = 22±3°C, 60±10% RH)
Charakterystyka AC
Warunki:Napięcie odniesione do VSS, VDD=2,4 do 2,6VVCI=2,4 do 3,5V, TA = 25C
Uwaga:
(1) FOSC oznacza wartość częstotliwości oscylatora wewnętrznego, a wartość jest mierzona, gdy polecenie B3h A[7:4] jest ustawione w wartości domyślnej.
(2) D: współczynnik podziału (wartość domyślna = 2). K: liczba zegarków wyświetlanych na okres wiersza (wartość domyślna = 138)
W celu uzyskania szczegółowego opisu należy zapoznać się z (set display clock divide ratio/Oscillator Frequency, B3h)
Charakterystyka elektrooptyczna
Wszystkie poniższe dane opierają się na warunkach (Ta = 22±3°C, 60±10%RH).

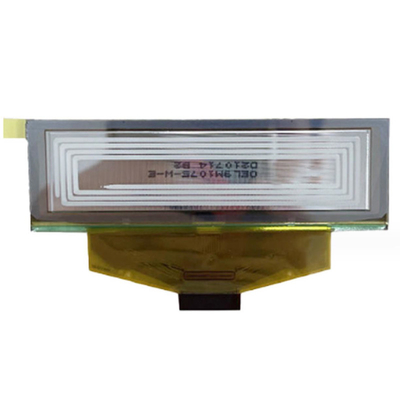

UG-5664ASWEF01 3,12" Calowy wyświetlacz COF OLED o rozdzielczości 256x64 pikseli z SSD1322 Parallel SPI IIinterface Obraz produktu
SAEF Technology jest profesjonalnym dostawcą modułów OLED
Dostarczamy szeroką gamę standardowych wyświetlaczy OLED (PMOLED) / OLED dot matrix oraz specjalnie zaprojektowanych modułów OLED charakteru, wyświetlaczy OLED graficznych i paneli wyświetleniowych OLED.Struktura mechaniczna obejmuje chip na pokładzie (COB)Moduły SAEF OLED są wyposażone w wszystkie ważne zalety::
· Szybszy czas reakcji At +25 °C 10 μsec.
· Nieograniczony kąt widzenia do 175 stopni
· Cienkie Niepotrzebne podświetlenie, samowystrzygające
· Wysoka jasność
· Wysoki współczynnik kontrastu0001 ̇
· Szeroka temperatura działania -40 °C ~ 80 °C
· Mniejsze zużycie energii
Graficzne wyświetlacze OLED firmy SAEF Technology są dostępne w trzech strukturach mechanicznych, w tym w technologii COB, COG i TAB pasywnej matrycy.Dostępna rozdzielczość graficzna monochromatyczna OLED w wyświetlaczu graficznym OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 graficzne OLED, 200x16 graficzne OLED, OLED 128x32, OLED wyświetlacz 128x64, OLED 128x128, i 256x64 OLED Display.Graficzny wyświetlacz OLED w gamie produktów SAEF posiada wbudowane sterowniki i interfejsy obejmują równoległeModuły OLED posiadają napięcie 3V lub 5V w zależności od rozdzielczości/koloru.
SAEF oferuje szeroką gamę modułów wyświetlaczy OLED w rozmiarach od 0,42" do 5,5" OLED, takich jak 0,42" mikro OLED Display, 0,49" OLED Display, 0,5" OLED Display, 0,54" OLED Display, 0,66" mini OLED Display,0,69" OLED, 0,77" OLED Display, 0,87" OLED Display module0,91" OLED Display, 0,95" OLED, 0,96" OLED Display, 1.5" OLED Display, 2" OLED, 2.4" OLED, 2.7" OLED Display, 3.12 ′′ OLED Display, 5.Ekran 5" OLED, oraz rozwiązań projektowych na zamówienie.
