10,54 cala OLED SSD1309 Monochromatyczny wyświetlacz z równoległymi i 4-przewodowymi interfejsami SPI

1.54 cali OLED UG-2864KSWMG01 Kontroler SSD1309 Passive Matrix Monochrome 128 x 64 ZIF FPC Równoległy, 4-przewodowy SPI, Interfejs I2C

Opis produktu

Organic Light-Emitting Diode (OLED) to technologia nowej generacji, jaśniejsze i jaśniejsze obrazy z szybszą szybkością reagowania.UG-2864KSWMG01 OLWyświetlacz ED jest wykonany z 128 x 64 kropek pojedynczego mono koloru..

Wielkość obszaru aktywnego wynosi 1,54 ̊ diagonalnie z wymiarem modułu420,04 x 27,22 x 1,45 mm, wymiar powierzchni aktywnej350,052 × 17,516 mm.Ten 1,54-calowy wyświetlacz OLED ma wbudowany IC SSD1309 i posiada wysoki współczynnik kontrastu 20 000: 1.Jest świetny do zastosowań takich jak urządzenia medyczne,Systemy POS, artykuły biurowe, aplikacje domowe, instrumenty przemysłowe, automatyka, systemy wyświetlania audio/wizualnego, urządzenia do pielęgnacji osobistej, artykuły gospodarstwa domowego, wyświetlacze samochodowe,Dynamiczne wyświetlacze informacji itp..

1.54 cali OLED UG-2864KSWMG01 Kontroler SSD1309 Passive Matrix Monochrome 128 x 64 ZIF FPC Równoległy, 4-przewodowy SPI, rysunek interfejsu I2C

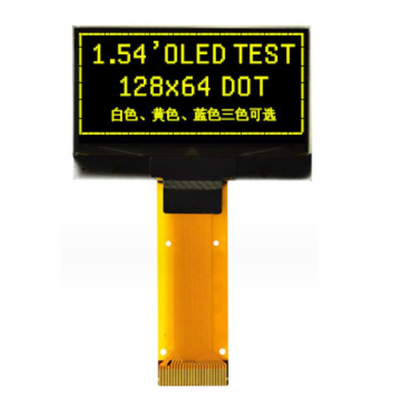

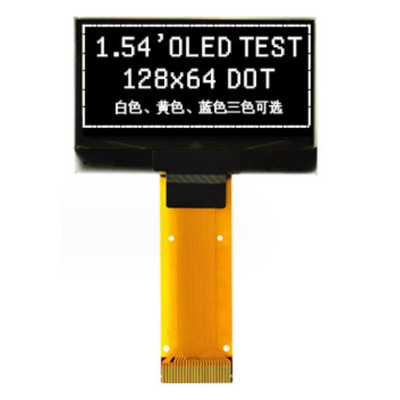

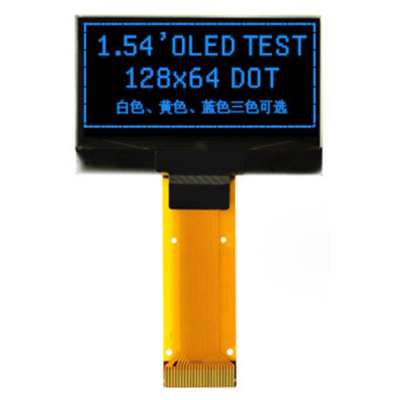

1.54 cali OLED UG-2864KSWMG01 Kontroler SSD1309 Passive Matrix Monochrome 128 x 64 ZIF FPC Równoległy, 4-przewodowy SPI, Interfejs I2C Obraz produktu

Specyfikacja funkcjonalna

Komendy:Odwołanie się do podręcznika technicznego SSD1309

Wyłącz i włącz Sekwencja:
Aby chronić panel OEL i wydłużyć czas użytkowania panelu, rutyna włączenia/wyłączenia układu sterowania układem sterowania powinna obejmować okres opóźnienia pomiędzy źródłami zasilania wysokiego i niskiego napięcia podczas włączenia/wyłączenia.Daje to panele OEL wystarczająco dużo czasu na zakończenie czynności ładowania i rozładowania przed/po operacji.

Włącz sekwencję:
1Włącz VDD.
2Wyłączyć wyświetlacz
3. Inicjalizacja
4- Wyczyścić ekran.
5Włącz VCC.
6Opóźnienie 100 ms.
(Kiedy VCC jest stabilny)
7. Wyślij wyświetlacz na polecenie

Wyłącz sekwencja:
1Wyłączyć wyświetlacz
2Wyłącz VCC.
3Opóźnienie 100 ms.
(Kiedy VCC osiąga 0 i panel jest całkowicie
Wypływy)
4Wyłącz VDD.


Środki ostrożności dotyczące przechowywania modułu OLED

1Podczas przechowywania modułów OLED konieczne są następujące środki ostrożności.
i. Przechowywać w zamkniętym worku polietylenowym wraz z środkiem suszącym.
ii. Przechowywać w ciemnym miejscu, nie narażać na działanie światła słonecznego ani światła fluorescencyjnego, utrzymywać temperaturę w zakresie od 0°C do 35°C i wilgotność względną w zakresie od 40% do 60% RH.
Polaryzator nie powinien wchodzić w kontakt z innymi przedmiotami (poradzamy przechowywać je w pojemniku antystatycznym, w którym zostały dostarczone).
2Pozostałe
i. Jeśli moduły OLED działają przez długi czas, spowoduje to spadek jasności. Nie zaleca się wyświetlania tych samych wzorów wyświetlaczy przez długi czas,W przeciwnym razie wzory wyświetlania mogą pozostać na ekranie jako obrazy duchów i nie można ich odzyskać..
ii. Minimalizować degradację wydajności modułów OLED w wyniku zniszczenia spowodowanego prądem stałym itp.,zachować ostrożność, aby nie trzymać następujących sekcji podczas obsługi modułów.
- Wystawiony obszar płyty drukowanej.
- Sekcje elektrody końcowej.
