Szczegóły Produktu:
|
| Produkt: | 2.42 cala OLED | Rozstrzygnięcie: | Rozdzielczość 128x64 punktów |
|---|---|---|---|
| Rodzaj szkła: | OLED (organiczna dioda elektroluminescencyjna) | Optyka: | Wszystkie kąty widzenia 80/80/80/80 |
| interfejs: | I2C, SPI, 6800, 8080 Opcjonalnie | Wym. konturu: | 60,50 × 73,00 × 2,00 mm (łącznie z polaryzatorem) |
| Obszar aktywny: | 550,01 × 27,49 mm | Rozstaw pikseli: | 00,43 × 0,43 (mm) |
| Temperatura robocza: | -40°C do +70°C | Temperatura przechowywania.: | -40°C do +85°C |
| Kod PIN: | 24 szpilki | Kontroler: | SSD1309 lub równoważny |
| Tryb jazdy: | 1/64 Cykl pracy | Złącze: | Zębatka + FPC |
| Współczynnik kontrastu: | 2000:1 (kontrast ciemnego pomieszczenia) | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 2.42 cali wyświetlacz PMOLED,Wyświetlacz I2C/SPI PMOLED |
||
2.42 cali wyświetlacz PMOLED UG-2864ASWPG01 Moduł, SSD1309, Interfejs I2C/SPI 6800/8080
2.42" OLED Display, 2.42" OLED 128x64 Opis
SAEF Technology UG-2864ASWPG01 jest2Wyświetlacz OLED o pojemności.42" jest wykonany z pikseli 128x64 z strukturą COG OLED.UG-2864ASWPG012.42 cala OLED wyświetlacz jest wbudowany w SSD1309 IC, komunikuje się za pośrednictwem 6800, 8080, SPI i interfejsu I2C.lekkie i niskie zużycie energii, co jest doskonałe dla przyrządów ręcznych, liczniki, inteligentne sieci, IoT itp.
Moduł OLED może działać w temperaturze od -40°C do +70°C; jego temperatury przechowywania wahają się od -40°C do +85°C.
Graficzne wyświetlacze OLED firmy SAEF Technology są dostępne w trzech strukturach mechanicznych, w tym w technologii COB, COG i TAB pasywnej matrycy.Dostępna rozdzielczość graficzna monochromatyczna OLED w wyświetlaczu graficznym OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 graficzne OLED, 200x16 graficzne OLED, OLED 128x32, OLED wyświetlacz 128x64, OLED 128x128, i 256x64 OLED Display.Graficzny wyświetlacz OLED w gamie produktów SAEF posiada wbudowane sterowniki i interfejsy obejmują równoległeModuły OLED posiadają napięcie 3V lub 5V w zależności od rozdzielczości/koloru.
SAEF oferuje szeroką gamę modułów wyświetlaczy OLED w rozmiarach od 0,49" do 5,5" OLED, takich jak 0,49" mikro OLED Display, 0,66" mini OLED Display, 0,69" OLED, 0,91" OLED Display, 0,95" OLED, 0.96" ekran OLED, 1,5" OLED Display, 2" OLED, 2,4" OLED, 2,7" OLED Display, 5,5" OLED Display i rozwiązania projektowe na zamówienie.
| Produkt: | 2.42 cali OLED | Rozstrzygnięcie: | Rozdzielczość 128 x 64 kropki |
|---|---|---|---|
| Rodzaj szkła: | OLED (Organic Light Emitting Diode) | Optyka: |
Wszystkie kąty widzenia (80/80/80/80) |
| Interfejs: | I2C, SPI, 6800, 8080 Nieobowiązkowe | Opis: |
600,50 × 73,00 × 2,00 mm (włączając polaryzator) |
| Obszar aktywny: | 550,01 × 27,49 mm | Pixel Pitch: | 00,43 × 0,43 mm |
| Temperatura pracy: | -40°C do +70°C | Temperatura przechowywania: | -40°C do +85°C |
| Numer szpilki: | 24 szpilki | Kontroler: | SSD1309 lub równoważny |
| Tryb napędu: | 1/64 Cykl pracy | Złącze: | COG+FPC |
| Wskaźnik kontrastu: |
2000: 1 (Dark Room Kontrast) |
Zgodność: | Zgodność z przepisami REACH i RoHS |
2.42 cali wyświetlacz PMOLED UG-2864ASWPG01 Moduł, SSD1309, Interfejs I2C/SPI 6800/8080
Rysunek
2.42 cali wyświetlacz PMOLED UG-2864ASWPG01 Moduł, SSD1309, Interfejs I2C/SPI 6800/8080

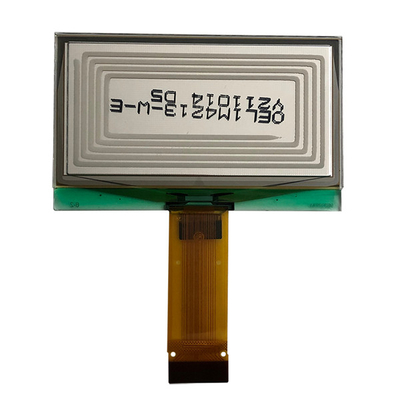

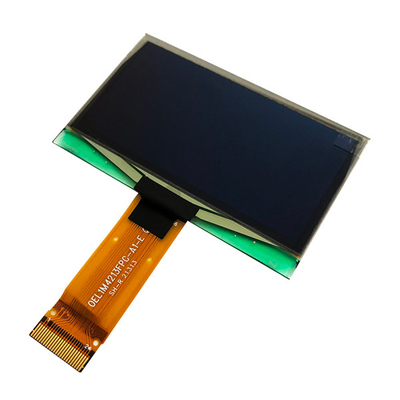

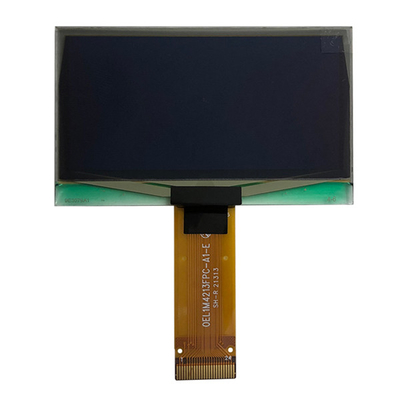

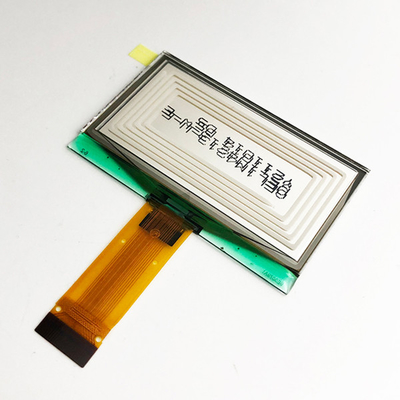

Obraz produktu
Specyfikacja funkcjonalna
Komendy:Odwołanie się do podręcznika technicznego SSD1309
Wyłącz i włącz Sekwencja:
Aby chronić panel OEL i wydłużyć czas użytkowania panelu, rutynowe włączanie/wyłączanie zasilania w układzie sterowania układem sterowania powinien obejmować okres opóźnienia pomiędzy źródłami zasilania wysokiego i niskiego napięcia podczas włączenia/wyłączenia.Daje to panele OEL wystarczająco dużo czasu na zakończenie czynności ładowania i rozładowania przed/po operacji.
Włącz sekwencję:
1Włącz VDD.
2Wyłączyć wyświetlacz
3. Inicjalizacja
4- Wyczyścić ekran.
5Włącz VCC.
6Opóźnienie 100 ms.
(Kiedy VCC jest stabilny)
7. Wyślij wyświetlacz na polecenie
Wyłącz sekwencja:
1Wyłączyć wyświetlacz
2Wyłącz VCC.
3Opóźnienie 100 ms.
(Kiedy VCC osiąga 0 i panel jest całkowicie
Wypływy)
4Wyłącz VDD.
Środki ostrożności dotyczące przechowywania modułu OLED
1Podczas przechowywania modułów OLED konieczne są następujące środki ostrożności.
i. Przechowywać w zamkniętym worku polietylenowym wraz z środkiem suszącym.
ii. Przechowywać w ciemnym miejscu, nie narażać na działanie światła słonecznego ani światła fluorescencyjnego, utrzymywać temperaturę w zakresie od 0°C do 35°C i wilgotność względną w zakresie od 40% do 60% RH.
Polaryzator nie powinien wchodzić w kontakt z innymi przedmiotami (poradzamy przechowywać je w pojemniku antystatycznym, w którym zostały dostarczone).
2Pozostałe
i. Jeśli moduły OLED działają przez długi czas, spowoduje to spadek jasności. Nie zaleca się wyświetlania tych samych wzorów wyświetlaczy przez długi czas,W przeciwnym razie wzory wyświetlania mogą pozostać na ekranie jako obrazy duchów i nie można ich odzyskać..
ii. Minimalizować degradację wydajności modułów OLED w wyniku zniszczenia spowodowanego prądem stałym itp.,zachować ostrożność, aby nie trzymać następujących sekcji podczas obsługi modułów.
- Wystawiony obszar płyty drukowanej.
- Sekcje elektrody końcowej.
