10,54 cala E-tisk Wyświetlacz rozdzielczość 200*200 kropek, AM EPD, Ultra Low Power Consumption SPI interfejs

Wyświetlacz E-ink o przekątnej 1,54 cala, rozdzielczość 200*200 punktów, AM EPD, interfejs SPI o bardzo niskim zużyciu energii

Wyświetlacz E-ink 1,54 cala, EPD 1,54 cala Opis ekranu

Technologia SAEF SFEPD154B-7099A-BW to wyświetlacz elektroforetyczny z aktywną matrycą (AM EPD) z interfejsem i konstrukcją systemu referencyjnego. Aktywny obszar o przekątnej 1,54 cala zawiera 200 x 200 pikseli i umożliwia pełne wyświetlanie w trybie 2-bitowym. Moduł jest wyświetlaczem elektroforetycznym sterującym tablicą TFT, z obwodami scalonymi, w tym buforem bramki, buforem źródłowym, interfejsem SPI, logiką sterowania taktowaniem, oscylatorem, DC-DC, SRAM, LUT, VCOM. Moduł może być stosowany w przenośnych urządzeniach elektronicznych, takich jak elektroniczny system etykiet półkowych (ESL).

SFEPD154B-7099A-BW to panel TFT z aktywną matrycą a-Si i elektronicznym wyświetlaczem papierowym (EPD) o przekątnej 1,54 cala. Panel ma tak wysoką rozdzielczość (188 dpi), że jest w stanie z łatwością wyświetlać drobne wzory. Ze względu na swoją bistabilną naturę panel EPD wymaga bardzo małej mocy do aktualizacji i nie potrzebuje żadnej energii do utrzymania obrazu.

Cechy

1 elektroniczny wyświetlacz papierowy z aktywną matrycą a-Si TFT (EPD)
2 Rozdzielczość: 200 x 200
3 Bardzo niskie zużycie energii
4 Bardzo szeroki kąt widzenia — blisko 180°
5 Bardzo cienki i lekki
6 interfejs SPI
7 Zgodność z dyrektywą RoHS

Temperatura pracy

Temperatura pracy wynosi -0-50C, temperatura przechowywania -20-60C. 90% wilgotności względnej maks. (Ta ≦ 40°C), gdzie Ta oznacza temperaturę otoczenia.

Temperatura mokrego termometru powinna wynosić maksymalnie 39°C. (Ta > 40°C). Brak kondensacji i szronu w bezwzględnych ocenach środowiskowych.

Temperatura powierzchni wyświetlacza panelu powinna wynosić 0°C min. i 50°C Maks. Czas odświeżania zależy od temperatury roboczej.
Materiał E-Ink jest wrażliwy na wilgoć i promieniowanie UV. Środowiska operacyjne z oceną bezwzględną opisują warunki brzegowe aktualizacji wyświetlacza, podczas gdy środowisko przechowywania oceny bezwzględnej opisuje warunki brzegowe dla braku aktualizacji wyświetlacza. Chociaż wyświetlacze są przystosowane do działania zgodnie ze specyfikacją w okresie gwarancyjnym w bezwzględnie określonym środowisku operacyjnym, im lepsze warunki przechowywania, tym lepsze będą wyświetlacze E Ink. Podobnie jak inne komponenty wrażliwe na wilgoć i promieniowanie UV, zalecamy przechowywanie naszych wyświetlaczy w środowiskach o kontrolowanej temperaturze i wilgotności oraz, jeśli to możliwe, w określonych powyżej optymalnych warunkach przechowywania, z dala od światła słonecznego, aby zoptymalizować ich działanie.


Ostrożność
(1) Panel/moduł EPD jest wykonany z delikatnych materiałów, takich jak szkło i plastik, i może zostać uszkodzony lub pęknięty w przypadku upadku. Proszę obchodzić się ostrożnie. Nie przykładaj siły, takiej jak zginanie lub skręcanie, do panelu EPD.
(2) Zaleca się montaż lub instalację paneli EPD w czystym miejscu pracy. Kurz i olej mogą powodować zwarcia elektryczne lub uszkodzenie/zarysowanie/wgniecenie folii ochronnej.
(3) Nie wywieraj nacisku na panel EPD, aby zapobiec jego uszkodzeniu.
(4) Nie podłączaj ani nie odłączaj złącza interfejsu podczas pracy panelu EPD.
(5) Podczas podłączania kabla interfejsu, np. FPC, podeprzyj ramkę palcem.
(6) Nie układaj paneli/modułów EPD jeden na drugim.
(7) Nie naciskaj FPC na krawędź szyby ani nie ciągnij FPC w górę/w dół do 90°.
(8) Nie dotykaj złącza przewodu FPC.
(9) Nie dotykaj obszaru łączenia układów scalonych. Może to spowodować zarysowanie przewodu TFT lub uszkodzenie funkcji układu scalonego.
(10) Podczas obsługi i montażu należy nosić pasek na nadgarstek (z uziemieniem). Panel/moduł EPD obejmuje urządzenia półprzewodnikowe i należy się z nimi obchodzić ostrożnie, aby zapobiec wyładowaniom elektrostatycznym (ESD). (Podczas montażu może być potrzebny wentylator jonowy, aby zmniejszyć ryzyko wyładowań elektrostatycznych.)
(11) Podczas przechowywania panel/moduł EPD należy przechowywać w określonym środowisku i w oryginalnych opakowaniach, aby uniknąć zarysowań i zachować oryginalne działanie.
(12) Nie demontuj ani nie montuj ponownie panelu EPD.
(13) Do czyszczenia używaj miękkiej, suchej szmatki niezawierającej środków chemicznych. Podczas czyszczenia nie należy mocno naciskać, ponieważ powierzchnia folii ochronnej jest bardzo miękka i nie zawiera twardej powłoki. Takie zachowanie mogłoby spowodować wgniecenie lub zadrapanie arkusza zabezpieczającego.
(14) Należy uważać na wilgoć, aby uniknąć przedostania się wilgoci do panelu EPD, co może spowodować uszkodzenie podczas pracy.
(15) Jest to produkt pracujący w niskiej temperaturze. Należy pamiętać, że różna temperatura powoduje powstawanie szronu lub rosy na powierzchni panelu EPD. Wilgoć może przedostać się do panelu EPD z powodu szronu lub rosy na powierzchni panelu EPD i spowodować uszkodzenie panelu EPD.
(16) Jeśli panel/moduł EPD nie będzie odświeżany co 24 godziny, może wystąpić zjawisko znane jako „zjawa” lub „przyklejanie się obrazu”. W przypadku użycia zaleca się, aby klient odświeżał znacznik ESL/EPD co 24 godziny. Aby uniknąć tego problemu, zaleca się, aby klient wysyłał lub przechowywał znacznik ESL/EPD z całkowicie białym obrazem
(17) Wysoka temperatura, wysoka wilgotność, światło słoneczne lub światło fluorescencyjne mogą pogorszyć działanie panelu EPD. Nie wystawiaj niezabezpieczonego panelu EPD na działanie wysokiej temperatury, wysokiej wilgotności, światła słonecznego lub fluorescencji przez dłuższy czas.
(18) Tusz etykietowy użyty do oznaczenia numeru identyfikacyjnego panelu można łatwo usunąć rozpuszczalnikiem. Należy unikać stosowania rozpuszczalników do czyszczenia panelu EPD.
(19) Deklaracja EPD jest pakowana próżniowo.
(20) Przed zatwierdzeniem przez BOE i klienta produkty i ich specyfikacje mogą ulec zmianie bez powiadomienia. Przed ostatecznym zaprojektowaniem, zakupem lub użyciem potwierdź, że otrzymałeś najnowsze standardy lub specyfikacje produktu.
(21) BOE dokłada wszelkich starań, aby zapewnić wysoką jakość i niezawodność swoich produktów. Jednakże przed użyciem produktu w zastosowaniach wymagających szczególnie wysokiej jakości i niezawodności lub tam, gdzie jego awaria lub nieprawidłowe działanie może bezpośrednio zagrażać życiu ludzkiemu lub spowodować ryzyko obrażeń ciała, należy skontaktować się z biurem sprzedaży BOE, np. w lotnictwie, aeronautyce, energetyce jądrowej, kontroli spalania, sprzęt transportowy, ruch drogowy, sprzęt bezpieczeństwa lub sprzęt medyczny do podtrzymywania życia.
(22) Zaprojektuj swoją aplikację tak, aby produkt był używany w zakresach gwarantowanych przez SAEF, szczególnie pod względem maksymalnej mocy, zakresu roboczego napięcia zasilania, charakterystyki promieniowania cieplnego, warunków instalacji i innych cech. Firma SAEF nie ponosi odpowiedzialności za awarie lub uszkodzenia powstałe w przypadku użytkowania poza gwarantowanym zakresem. Nawet w ramach gwarantowanych zakresów należy wziąć pod uwagę normalnie przewidywalne wskaźniki awaryjności lub tryby awarii w urządzeniach półprzewodnikowych i zastosować środki systemowe, takie jak zabezpieczenia przed awarią, tak aby sprzęt zawierający produkt SAEF nie powodował obrażeń ciała, pożaru lub innych szkód następczych w wyniku działania SAEF produkt.
(23) Ten produkt nie jest zaprojektowany tak, aby był odporny na promieniowanie

Ekran e-ink ma bogate scenariusze zastosowań, a końcówka B/C to napęd na dwa koła

Ekran z atramentem elektronicznym (E-ink) zapewnia ochronę oczu, oszczędność energii, zginanie itp. i w celu uzyskania wyświetlania na ekranie opiera się głównie na odbijaniu zewnętrznego światła otoczenia. Wierzymy, że oczekuje się, że ekrany e-ink będą rozwijać się jednocześnie w obszarze komercyjnym i konsumenckim, 1) komercyjny: oczekujemy, że produkty z ekranami e-ink, takie jak ESL, będą szybko zyskiwać na skali w obszarze handlu detalicznego, a tam to potencjalne przestrzenie zastosowań w biurze, produkcji, medycynie, finansach i innych dziedzinach; 2) Konsumpcja: Jesteśmy optymistami, że oczekuje się, że e-czytniki dadzą początek krajowym, lokalnym markom i przedostaną się do wielu terminali, takich jak tablety, wyświetlacze i urządzenia do noszenia.

Dostawy elektronicznych ekranów atramentowych na wczesnym etapie łańcucha dostaw są stosunkowo skoncentrowane i oczekuje się, że przyszła redukcja kosztów będzie sprzyjać penetracji zastosowań. Obecnie podstawową technologią folii e-papierowej jest głównie technologia elektroforezy mikrokapsułkowej, którą reprezentuje Yuantai Technology i która zajmuje znaczną część rynku, podczas gdy inne technologie są w większości na etapie badań i rozwoju lub wstępnych prób komercjalizacji. Według statystyk i prognoz TrendForce, wielkość światowego rynku e-papieru wyniesie około 4,65 miliarda dolarów w 2022 roku i oczekuje się, że w 2026 roku osiągnie 20,34 miliarda dolarów. Wierzymy, że w miarę jak coraz więcej dostawców ze środkowej i górnej części łańcucha przemysłowego osiągnie przełomy technologiczne oczekuje się, że ceny produktów z e-papieru będą stopniowo spadać, co sprzyjać będzie większej liczbie scenariuszy zastosowań. W dłuższej perspektywie jesteśmy optymistami, jeśli chodzi o dalszy wzrost dostaw maszyn do e-papieru.

Wzrósł stopień penetracji nowego obszaru handlu detalicznego, a scenariusze zastosowań na niższym szczeblu łańcucha dostaw były stopniowo wzbogacane. Zastosowanie ekranu e-ink w części B widoczne jest głównie w różnych produktach z etykietami e-papierowymi i tablicach informacyjnych. Według danych Qunzhi Consulting w 2021 r. wysłanych zostanie 190 mln sztuk elektronicznych metek z cenami, co oznacza skumulowaną stopę wzrostu na poziomie 26,5% w ciągu ostatnich pięciu lat. Według prognozy Lotu Technology wzrost dostaw modułów ESL w 2022 roku ma osiągnąć 100%. Wierzymy, że wraz ze stopniową penetracją takich koncepcji jak inteligentny handel detaliczny, inteligentna opieka medyczna czy inteligentna logistyka, branża e-papieru będzie się nadal rozwijać rozwinąć się do końca komercyjnego. W dalszym ciągu optymistycznie patrzymy na silny rozwój branży wbrew trendowi, a jednocześnie spodziewamy się, że wraz z szybkim wzrostem penetracji komercjalizacji, koniec B będzie wykazywał bardziej zróżnicowane potrzeby aplikacyjne.

Zastosowanie terminali konsumenckich obejmuje szeroki zakres, a marki krajowe i zagraniczne aktywnie wprowadzają innowacje, aby wypełnić rynek. E-papier jest szeroko stosowany w elektronice użytkowej, w tym w czytnikach e-papieru, notatnikach z e-papierem, telefonach komórkowych, komputerach, monitorach, produktach do noszenia itp. Ponadto BMW iX Flow Concept wykorzystuje e-papier E Ink pokrywający zewnętrzną część samochodu. Według danych TrendForce wielkość światowego rynku elektroniki użytkowej produktów z e-papieru wyniosła 1,665 miliarda dolarów w 2021 roku i oczekuje się, że w 2026 roku osiągnie 10,112 miliarda dolarów. Wierzymy, że wraz z rozwojem takich koncepcji jak inteligentna edukacja i biuro pomocnicze, zalety E-papier, taki jak ochrona oczu, podatność na zginanie i niskie zużycie energii, będą zyskiwać coraz większe znaczenie, a oczekuje się, że scenariusze zastosowań ekranów e-ink na C-end zapoczątkowują dalsze innowacje i rozwój.

Aplikacja

Elektroniczny system etykiet półkowych, czytniki e-papieru, notatniki e-papierowe, telefony komórkowe, komputery, monitory, produkty do noszenia,

Wyświetlacz E-ink o przekątnej 1,54 cala, rozdzielczość 200*200 punktów, AM EPD, interfejs SPI o bardzo niskim zużyciu energii

Wyświetlacz E-ink 1,54 cala, EPD 1,54 cala Rysunek produktu

Wyświetlacz E-ink o przekątnej 1,54 cala, rozdzielczość 200*200 punktów, AM EPD, interfejs SPI o bardzo niskim zużyciu energii

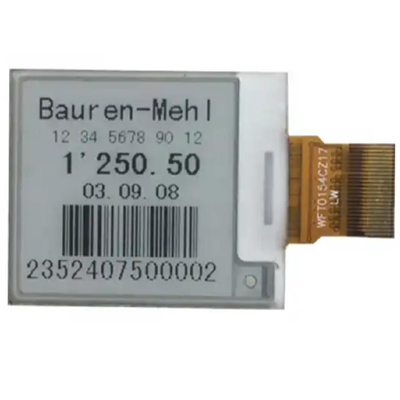

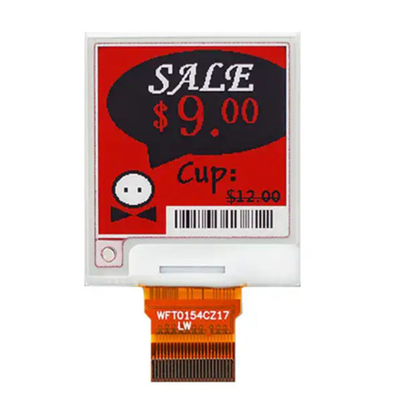

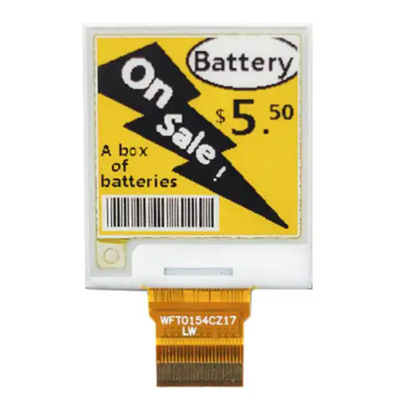

Wyświetlacz E-ink 1,54 cala, EPD 1,54 cala Zdjęcie produktu
