E-Paper Module Digital Display 1.54" 3 kolory EPD 24 szpilki ESL E-Ink 200*200 kropek SPI Interface Optics Wszystkie kąty widzenia

E-tisk 1,54 cali 200*200 kropek SPI interfejs, 1,54" 3 kolory EPD 24 pinów ESL e-papier moduł cyfrowy wyświetlacz

E-ink Display 1,54 cala, EPD 1,54 cala Opis ekranu

SAEF Technology SFEPD154B-7099A-BWR to Active Matrix Electrophoretic Display ((AM EPD), z interfejsem i konstrukcją systemu odniesienia.i posiada 2-bitowe możliwości pełnego wyświetlaniaModuł jest elektroporezyjnym wyświetlaczem napędzanym tablicą TFT, z zintegrowanymi obwodami, w tym buforem bramkowym, buforem źródłowym, interfejsem SPI, logiką sterowania czasem, oscylatorem, DC-DC, SRAM, LUT, VCOM.Moduł może być stosowany w przenośnych urządzeniach elektronicznych, np. elektroniczny system etykietowania półek (ESL).

Cechy

1 a-Si aktywna matryca TFT Elektroniczny wyświetlacz papierowy (EPD)
2 Rozdzielczość: 200 x 200
3 Bardzo niskie zużycie energii
4 Super szeroki kąt widzenia - blisko 180°
5 Ekstra cienkie i lekkie
6 Interfejs SPI
7 Zgodność z RoHS

Temperatura pracy

Temperatura działania wynosi -0-50 °C, temperatura przechowywania -20-60 °C. 90 % RH Max. (Ta ± 40 oC), gdzie Ta jest temperaturą otoczenia.

Temperatura żarówki powinna wynosić maksymalnie 39 oC (Ta > 40 oC).W absolutnych wartościach środowiska nie występuje kondensacja ani mróz.

Temperatura powierzchni wyświetlacza panela powinna wynosić 0 oC Min. i 50 oC Max. Czas odświeżania zależy od temperatury pracy.
E-Ink Material jest wrażliwy na wilgoć i UV. The absolute rating operating environments describes the boundary conditions for updating the display while the absolute rating storage environment describe the boundary conditions for a display not updatingChociaż wyświetlacze są oceniane do wykonywania zgodnie ze specyfikacją na okres gwarancji w absolutnie określonym środowisku operacyjnym, tym lepsze warunki przechowywania,Im lepsze wyświetlacze E Ink będą działaćPodobnie jak w przypadku innych elementów wrażliwych na wilgoć i promieniowanie UV, zalecamy przechowywanie naszych wyświetlaczy w warunkach kontrolowanych przez temperaturę i wilgotność.w określonych powyżej optymalnych warunkach przechowywania, z dala od światła słonecznego, aby zoptymalizować ich wydajność.


Środki ostrożności
(1) Panel/modul EPD jest wykonany z kruchego materiału, takiego jak szkło i tworzywo sztuczne, i może ulec złamania lub pękaniu w przypadku upadku.Nie stosować siły, takiej jak zginanie lub skręcanie do panelu EPD.
(2) Zaleca się montaż lub instalację paneli EPD w czystym miejscu pracy.
(3) Nie należy wywierać nacisku na panel EPD, aby zapobiec jego uszkodzeniu.
(4) Nie należy podłączać ani odłączać złącza interfejsu podczas pracy panelu EPD.
(5) Proszę podtrzymać ramkę palcem podczas podłączenia kabla interfejsu, takiego jak FPC.
(6) Nie układaj paneli/modulów EPD.
(7) Nie naciskaj FPC na krawędź szkła ani nie pociągaj FPC w górę / w dół do 90°.
(8) Nie dotykaj złącza prowadzenia FPC.
(9) Nie dotykaj obszaru łączenia układu IC. Może to zadrapać prowadzenie TFT lub uszkodzić funkcję układu IC.
(10) W trakcie obsługi i montażu należy nosić pasy nadgarstkowe (połączenie uziemione).Urządzenia półprzewodnikowe są zawarte w panelu / modułie EPD i należy z nimi postępować ostrożnie, aby zapobiec rozładowaniu elektrostatycznemu (ESD). (W celu zmniejszenia ryzyka ESD może być potrzebny wentylator jonowy w procesie montażu.)
(11) Przechowywać Panel/ Moduł EPD w określonym środowisku i w oryginalnych pudełkach opakowaniowych w celu uniknięcia zadrapania i zachowania oryginalnej wydajności.
(12) Nie demontować ani nie zmontować ponownie panelu EPD.
(13) Do czyszczenia należy użyć miękkiej, suchej szmatki bez użycia środków chemicznych.Takie zachowanie spowodowałoby wgniecenie lub zadrapanie osłony ochronnej.
(14) Należy uważać na wilgoć, aby uniknąć jej przenikania do panelu EPD, co może spowodować uszkodzenie podczas pracy.
(15) Jest to produkt o niskiej temperaturze działania.Woda może przenikać do panelu EPD z powodu mrozu lub rosy na powierzchni panelu EPD, i powoduje uszkodzenie panelu EPD.
(16) Jeśli panel/modul EPD nie jest odświeżany co 24 godziny, może wystąpić zjawisko znane jako “Ghosting” lub “Image Sticking”.Zaleca się, aby klient odświeżał tag ESL / EPD co 24 godziny w przypadku użycia.. Zaleca się, aby klienci wysyłali lub przechowywali tag ESL / EPD z całkowicie białym obrazem, aby uniknąć tego problemu
(17) Wysoka temperatura, wysoka wilgotność, światło słoneczne lub światło fluorescencyjne mogą pogorszyć wydajność paneli EPD.światło słoneczne, lub fluorescencji przez długi czas.
(18) Atrament na etykiecie używany do oznaczania numeru identyfikacyjnego paneli jest łatwo usuwany przez rozpuszczalnik.
(19) EPD jest pakowany pod próżnią.
(20) Przed zatwierdzeniem przez BOE i klienta produkty i specyfikacje produktów mogą ulec zmianie bez powiadomienia.Potwierdź, że otrzymałeś najnowsze normy lub specyfikacje produktu przed ostatecznym projektowaniem, zakupu lub używania.
(21) BOE dokłada wszelkich starań, aby zapewnić wysoką jakość i niezawodność swoich produktów. contact BOE sales office before using the product in an application that demands especially high quality and reliability or where its failure or malfunction may directly threaten human life or cause risk of bodily injury, takich jak lotnictwo, lotnictwo, energia jądrowa, kontrola spalania, transport, ruch, urządzenia bezpieczeństwa lub sprzęt medyczny do podtrzymania życia.
(22) Zaprojektuj swoją aplikację tak, aby produkt był stosowany w zakresie gwarantowanym przez SAEF, w szczególności w zakresie maksymalnej wartości znamionowej, zakresu napięcia zasilania roboczego, właściwości promieniowania cieplnego,warunki instalacji i inne cechy. SAEF nie ponosi odpowiedzialności za awarię lub uszkodzenie w przypadku stosowania powyżej zakresów gwarantowanych.rozważyć normalnie przewidywalne wskaźniki awarii lub tryby awarii urządzeń półprzewodnikowych i zastosować systematyczne środki, takie jak bezpieczniki awarii, tak aby sprzęt zawierający produkt SAEF nie powodował obrażeń ciała, pożaru lub innych szkód wynikających z jego użytkowania.
(23) Produkt ten nie jest przeznaczony do odporności na promieniowanie

Ekran e-barwu ma bogate scenariusze zastosowań, a koniec B / C jest napęd dwukołowy

Jako nowa technologia wyświetlania, e-papier rozszerza scenariusze zastosowań terminali w dziedzinie wyświetlaczy płaskich.Papier elektroniczny jest zasadniczo rodzajem płaskiej technologii wyświetlaniaProdukty z papieru elektronicznego charakteryzują się giętością, ultracienką,i może utrzymywać wyświetlacz nawet gdy zasilanie jest wyłączone, a podstawowe cechy to niskie zużycie energii i zdrowie wzroku, które można nazwać nową technologią wyświetlania, która jest "mała, ale piękna".

Charakterystyka wyrobów z ekranu e-tinta jest wyjątkowa, a scenariusze zastosowań w dalszym ciągu szybko się rozwijają.Cechy charakterystyczne produktów związanych z e-papierem koncentrują się na zamianie papieru i niskim zużyciu energii, a stopniowo rozwijać się do scenariuszy zastosowań B / C po połączeniu redukcji kosztów i nowego popytu.obejmujące notebooky i monitory komputerowe, bransoletki zegarkowe i inne produkty noszone, inteligentny dom i inne obszary zastosowań; 2) B-end jest kluczowym obszarem rozwoju i zastosowań obecnego rynku,i produkt wykorzystuje rynek detaliczny IoT o niskiej mocy jako główny scenariusz zastosowania, a rozszerza się na obszary inteligentnej sprzedaży detalicznej, inteligentnej logistyki, inteligentnego transportu, inteligentnego przemysłu, inteligentnej opieki zdrowotnej i inteligentnej edukacji.

Technologia elektroforazy mikrokapsułowania zajmuje główną pozycję w elektronicznym wyświetlaczu atramentu.z których najczęściej wykorzystywana jest technologia elektroforety mikrokapsułKonstrukcja produktu składa się z podłoża TFT i dwóch warstw elektrod, umieszczonych między dodatnio naładowanymi czarnymi cząstkami i ujemnie naładowanymi białymi cząstkami.Ta technologia wykorzystuje zasadę pozytywnego i negatywnego przyciągania., poprzez zastosowanie elektrod do sterowania pikseli do wyświetlania czarno-białych,i można również dostosować wielkość napięcia do kontrolowania położenia czarnych lub białych cząstek z górnego obszaru wyświetlania wyświetlania szaro.

W wyniku popytu na urządzenia końcowe, rynek ekranów e-tinta rozpoczął okres szybkiego wzrostu.całkowita wielkość światowego rynku ekranów e-tinta wyniosła 3 USD.1 mld USD w 2021 r. i oczekuje się, że osiągnie 20,34 mld USD w 2026 r., a składnik rocznego wzrostu wynosi 45,62% w latach 2021-2026.Produkty elektroniczne dla konsumentów stanowiły największy udział w rynku w 2021 r.W połączeniu ze statystykami i prognozami wywiadu Mordoru,tempo wzrostu innych rynków końcowego użytku będzie najwyższe wśród wszystkich segmentów końcowego użytku w okresie prognozowanym, z CAGR 52,20% w latach 2021-2026E.

Koncentracja przemysłu ekranów e-tinta jest wysoka, a cechy klastrów przemysłowych w polu środkowym stają się coraz bardziej widoczne,a marki terminali niższego szczebla mają tendencję do dywersyfikacjiWśród producentów diafragmy dominuje tajwańska firma Yuantai Technology z wiodącą technologią, a inni dostawcy to Guangzhou Aoyi Electronics,który generalnie ma charakter oligopolistycznyProducenci modułów średniego szczebla utworzyli klastry przemysłowe, w tym Yuantai Technology, BOE, Qingyue Optoelectronics, Yashi Optoelectronics itp.stanowiące ponad 90% globalnego udziału w rynku modułów e-papierowychDo producentów terminali w dół łańcucha produkcyjnego należą producenci elektroniki użytkowej, tacy jak Zhangyue Technology,Dostawcy rozwiązań ESL, tacy jak Hanshow Technology, a wraz z ciągłym dodawaniem marek oprogramowania aplikacyjnego, takich jak iFLYTEK, rodzaje producentów mają tendencję do dywersyfikacji.

Wartość modułu wyświetlania produktów z ekranami e-tinta stanowi znaczącą część, a pola średnie i górne są podstawowymi ogniwami łańcucha przemysłowego.Przykładem są czytniki e-booków KindleModuły wyświetlacze stanowią ponad 40% udziału w kosztach sprzętowych całej maszyny, a następnie moduły komunikacyjne stanowią około 20%,procesory i powiązane układy chipowe stanowiące około 20%, oraz części konstrukcyjne, PCB i inne części sprzętowe stanowiące około 10% pozostałego udziału.Wierzymy, że środkowe i górne szczeble łańcucha przemysłowego stanowią rdzeń krajobrazu konkurencyjnego, a sytuacja, w której komercjalizacja na dużą skalę produktów e-papierowych jest ograniczona przez utrzymującą się wysoką cenę poszczególnych produktów, będzie stopniowo przerywana.Zalecamy skupienie się na możliwościach inwestycyjnych w środkowych i górnych zakątkach łańcucha wartości.

Zastosowanie

Elektroniczny system etykietowania półek, czytniki e-papieru, e-papierowe notebooky, telefony komórkowe, komputery, monitory, produkty do noszenia,

10,54 cala E-tisk Wyświetlacz rozdzielczość 200*200 kropek, AM EPD, Ultra Low Power Consumption SPI interfejs

Wyświetlacz atramentu elektronicznego 1,54 cala, EPD 1,54 cala Rysunek produktu

10,54 cala E-tisk Wyświetlacz rozdzielczość 200*200 kropek, AM EPD, Ultra Low Power Consumption SPI interfejs

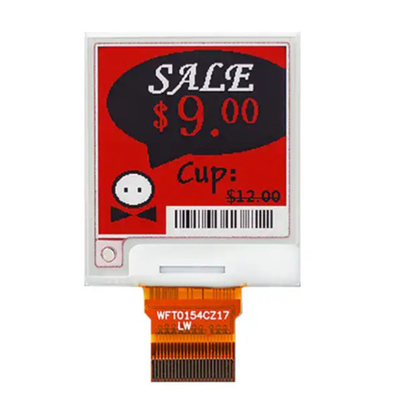

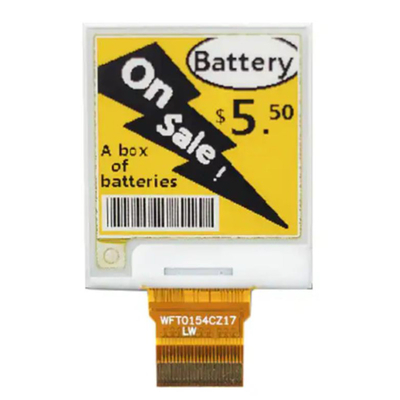

E-ink Display 1,54 cala, EPD 1,54 cala Obraz produktu
