Szczegóły Produktu:
|
| Produkt: | Kolorowy wyświetlacz OLED o przekątnej 1,69 cala | Rozstrzygnięcie: | Rozdzielczość 160x128 pikseli |
|---|---|---|---|
| Tryb wyświetlania: | Matryca pasywna | interfejs: | 8-bitowy 68XX/80XX równoległy, 4-przewodowy SPI, I2C |
| Kolor wyświetlacza: | Cały kolor | Optyka: | Wszystkie kąty widzenia |
| Wym. konturu: | 390,90 x 48,50 x 1,60 (mm) | Obszar aktywny: | 330,75 x 26,864 (mm) |
| Rozstaw pikseli: | 00,07 x 0,21 (mm) | Temperatura robocza: | -40°C do +70°C |
| Temperatura przechowywania.: | -40°C do +85°C | Układ scalony sterownika: | SSD1333 |
| Napięcie zasilania dla logiki: | 1.65 - 3,5 V | Kod PIN: | 30 szpilek |
| Rodzaj opakowania IC: | COF | Typ podłączającego moduł: | ZIF |
| Obowiązek: | 1/128 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 160x128 kolorowe OLED,1.69 cali Kolorowe OLED |
||
1.69 cala Full Color OLED 160x128 Pixels SSD1333 Driver IC Wprowadzenie produktu
Organic Light-Emitting Diode (OLED) to technologia nowej generacji, jaśniejsze i jaśniejsze obrazy z bardziej elastyczną prędkością reagowania.UG-6028GDEFF01 OLModuł OLED jest lekki, o niskiej mocy i niewielki, istnieją różne interfejsy opcjonalne; jest domyślnie SPI,Interfejs równoległy i I2C.
Wielkość obszaru aktywnego wynosi 1,69 ̊ diagonalnie z wymiarem modułu390,90 x 48,50 x 1,60 (mm), wymiar powierzchni aktywnej33.575 x 26.864 (mm).Ten 1,69-calowy wyświetlacz OLED ma wbudowany IC SSD1333 i posiada wysoki współczynnik kontrastu 20 000: 1.Jest świetny do zastosowań takich jak urządzenia medyczne,Systemy POS, artykuły biurowe, aplikacje domowe, instrumenty przemysłowe, automatyka, systemy wyświetlania audio/wizualnego, urządzenia do pielęgnacji osobistej, artykuły gospodarstwa domowego, wyświetlacze samochodowe,Dynamiczne wyświetlacze informacji itp..
| Produkt: | 1.69" kolor OLED | Rozstrzygnięcie: | Rozdzielczość 160x128 pikseli |
|---|---|---|---|
| Tryb wyświetlania: | Matryca pasywna | Interfejs: | 8-bitowy 68XX/80XX Równoległy, 4-przewodowy SPI, I2C |
| Kolor wyświetlacza: | Cały kolor | Optyka: | Wszystkie kąty widzenia |
| Opis: | 390,90 x 48,50 x 1,60 (mm) | Obszar aktywny: | 33.575 x 26.864 (mm) |
| Pixel Pitch: | 00,07 x 0,21 (mm) | Temperatura pracy: | -40°C do +70°C |
| Temperatura przechowywania: | -40°C do +85°C | System sterowania: | SSD1333 |
| Napięcie zasilania dla logiki: | 1.65 - 3,5 V | Numer szpilki: | 30 szpilów |
| Typ opakowania IC: | COF | Typ podłączającego moduł: | ZIF |
| Obowiązek: | 1/8 | Zgodność: | Zgodność z przepisami REACH i RoHS |
Napięcie zasilania do pracy ((VDD ): -0,3- 4 V
Napięcie zasilania dla pinów I/O ((VDDIO): -0,3 - 4 V
Napięcie zasilania dla wyświetlacza ((VDDH): -0,3 - 15 V
Czas trwania (80 cd/m2): 10 000 godzin
> Wszystkie wyżej wymienione napięcia są oparte na zasadzie: ¥VSS = 0V.
> Gdy moduł ten jest używany powyżej powyższych absolutnych maksymalnych wartości mocy, może wystąpić trwałe uszkodzenie modułu.pożądane jest stosowanie tego modułu w warunkach określonych w sekcji 3.W przypadku stosowania tego modułu powyżej tych warunków może wystąpić awaria modułu i jego niezawodność może ulec pogorszeniu.
> Zdefiniowane zakresy temperatur nie obejmują polaryzatora.
> VCC = 14.0V, Ta = 25°C, 50% tablicy szachowej. Konfiguracja oprogramowania jest zgodna z sekcją 4.5 Inicjalizacja. Koniec życia określony jest jako 50% osiągniętej początkowej jasności.Średni czas pracy w temperaturze pokojowej jest szacowany przez przyspieszoną pracę w warunkach wysokiej temperatury.
1.69 cala Full Color OLED 160x128 Pixels SSD1333 Driver IC Rysunek produktu

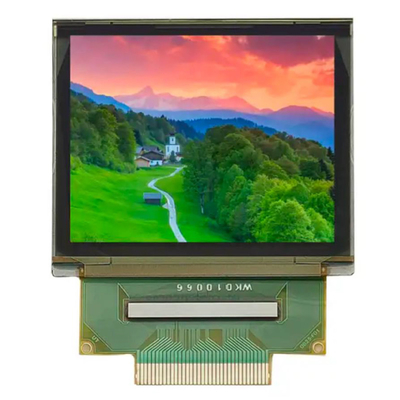

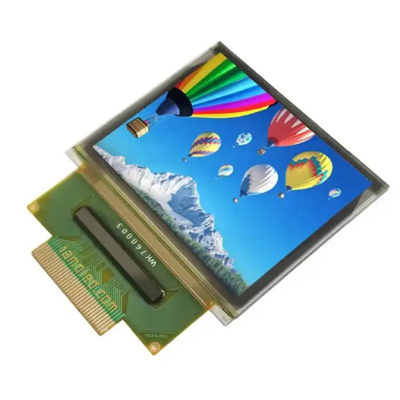

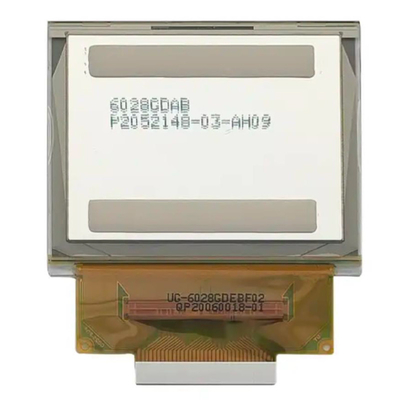

1.69 cala Full Color OLED 160x128 Pixels SSD1333 Driver IC Obraz produktu
Zaprojektowanie środków ostrożności dla modułu wyświetlania OEL
1) Maksymalne wartości absolutne to wartości, których nie można przekroczyć w przypadku modułu wyświetlania OEL, a jeśli te wartości zostaną przekroczone, może dojść do uszkodzenia panelu.
2) Aby zapobiec wystąpieniu awarii ze względu na hałas, należy zwrócić uwagę na spełnienie specyfikacji VIL i VIH, a jednocześnie na jak najkrótszy kabel linii sygnałowej.
3) Zaleca się zainstalowanie w obwodzie zasilania (VDD) urządzenia zapobiegającego nadmiarowi prądu (smyczy itp.) (zalecana wartość: 0,5A)
4) Należy zachować odpowiednią ostrożność, aby uniknąć wzajemnych zakłóceń hałasowych z sąsiednimi urządzeniami.
5) Jeśli chodzi o EMI, wprowadzenie niezbędnych środków w zakresie wyposażenia.
6) Podczas mocowania modułu wyświetlacza OEL należy mocować zewnętrzną plastikową sekcję obudowy.
7) Jeżeli zasilanie modułu wyświetlacza OEL zostaje przymusowo wyłączone w wyniku błędów takich jak wyjmowanie baterii głównego podczas pracy panelu wyświetlacza OEL,nie możemy zagwarantować jakości tego modułu wyświetlania OEL.
8) Potencjał elektryczny, który ma być podłączony do tylnej powierzchni chipa IC, powinien być następujący: SSD1333
* Połączenie (kontakt) z innym potencjałem niż powyższy może prowadzić do pęknięcia IC.
