Szczegóły Produktu:
|
| Produkt: | 1.5" kolorowy ekran AMOLED | Rozstrzygnięcie: | Rozstrzygnięcie 128x128 pikseli |
|---|---|---|---|
| Tryb wyświetlania: | Matryca pasywna | interfejs: | 8-bitowy 68XX/80XX równoległy, 4-przewodowy SPI, I2C |
| Kolor wyświetlacza: | Cały kolor | Optyka: | Wszystkie kąty widzenia |
| Wym. konturu: | 330,80 × 34,00 × 1,60 (mm) | Obszar aktywny: | 260,855 × 26,864 (mm) |
| Rozstaw pikseli: | 00,07 × 0,21 (mm) | Temperatura robocza: | -40°C do +70°C |
| Temperatura przechowywania.: | -40°C do +85°C | Układ scalony sterownika: | SSD1315 |
| Napięcie zasilania dla logiki: | 1.65 - 3,5 V | Kod PIN: | 30 szpilek |
| Rodzaj opakowania IC: | COF | Typ podłączającego moduł: | ZIF |
| Obowiązek: | 1/128 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 262k kolorowy ekran AMOLED,10,5-calowy ekran AMOLED |
||
SFOS150TW-7100AN SPECIFICATION.pdf
10,5-calowy wyświetlacz OLED, 128x128 kropek 262k Kolorowy wyświetlacz AMOLEDWprowadzenie produktu
Szybki przegląd produktu
Numer modelu.UG-2828GDEDF11
Typ: Graficzny
¢Struktura: COG
Rozmiar:1.5 cali
Macierza kropkowa 128 x 128
¢IC:SSD1351
3V zasilanie
¥1/128 Cła
Interfejs: 8080,SPI,I2C
Widoczny kolor: pełny kolor
Opis
Organic Light-Emitting Diode (OLED) to technologia nowej generacji, jaśniejsze i jaśniejsze obrazy z szybszą szybkością reagowania.Wyświetlacz OLED UG-2828GDEDF11 jest wykonany z 120 x 128 kropek w pojedynczym kolorze monoTen moduł OLED jest lekki, o niskiej mocy i niewielki, istnieją różne interfejsy opcjonalne; jest domyślnym interfejsem SPI, Parallel i I2C.
Wielkość obszaru aktywnego wynosi 1,5 ̊ przekątnie z wymiarem modułu 33,80 × 34,00 × 1,60 (mm), wymiar obszaru aktywnego 26,855 × 26,864 (mm).5-calowy wyświetlacz OLED posiada wbudowany IC SSD1315 i ma wysoki współczynnik kontrastu 20,000: 1. napięcie zasilania logicznego waha się od 1,65V-3,5V, typowa wartość wynosi 3V. Jest doskonały do zastosowań takich jak urządzenia medyczne, system POS, białe towary, aplikacje domowe,instrument przemysłowy, automatyka, systemy wyświetlania audio/wizualnego, urządzenia do pielęgnacji osobistej, artykuły gospodarstwa domowego, wyświetlacze samochodowe, dynamiczne wyświetlacze informacji itp.
Właściwości:
| Produkt: | 1.5" kolorowy ekran AMOLED |
| Rozstrzygnięcie: | Rozstrzygnięcie 128x128 pikseli |
| System sterowania: | SSD1315 |
| Interfejs: | 8-bitowy 68XX/80XX Równoległy, 4-przewodowy SPI, I2C |
| Tryb wyświetlania: | Matryca pasywna |
| Optyka: | Wszystkie kąty widzenia |
| Kolor wyświetlacza: | Cały kolor |
| Opis: | 330,80 × 34,00 × 1,60 (mm) |
| Obszar aktywny: | 260,855 × 26,864 (mm) |
| Pixel Pitch: | 00,07 × 0,21 (mm) |
| Temperatura pracy: | -40°C do +70°C |
| Temperatura przechowywania: | -40°C do +85°C |
| Napięcie zasilania dla logiki: | 1.65 - 3,5 V |
| Typ opakowania IC: | COF |
| Obowiązek: | 1/8 |
| Numer szpilki: | 30 szpilów |
| Typ podłączającego moduł: | ZIF |
| Zgodność: | Zgodność z przepisami REACH i RoHS |
Napięcie zasilania do pracy ((VDD ): -0,3- 4 V
Napięcie zasilania dla pinów I/O ((VDDIO): -0,3 - 4 V
Napięcie zasilania dla wyświetlacza ((VDDH): -0,3 - 15 V
Czas trwania (80 cd/m2): 10 000 godzin
10,5-calowy wyświetlacz OLED, 128x128 kropek 262k Kolorowy wyświetlacz AMOLEDRysunek produktu

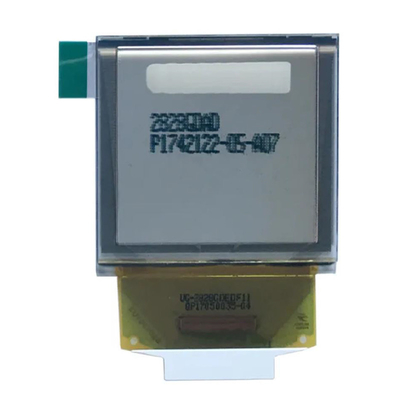

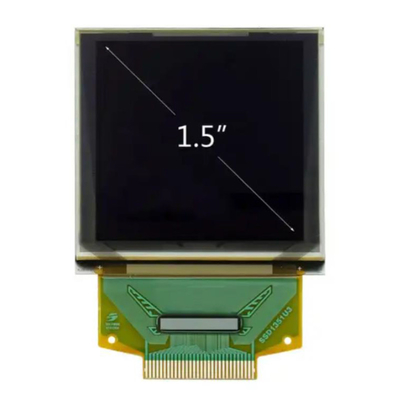

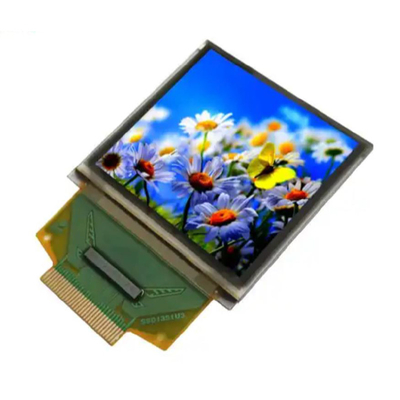

10,5-calowy wyświetlacz OLED, 128x128 kropek 262k Kolorowy wyświetlacz AMOLEDObraz produktu
Zaprojektowanie środków ostrożności dla modułu wyświetlania OEL
1) Maksymalne wartości absolutne to wartości, których nie można przekroczyć w przypadku modułu wyświetlania OEL, a jeśli te wartości zostaną przekroczone, może dojść do uszkodzenia panelu.
2) Aby zapobiec wystąpieniu awarii ze względu na hałas, należy zwrócić uwagę na spełnienie specyfikacji VIL i VIH, a jednocześnie na jak najkrótszy kabel linii sygnałowej.
3) Zaleca się zainstalowanie w obwodzie zasilania (VDD) urządzenia zapobiegającego nadmiarowi prądu (smyczy itp.) (zalecana wartość: 0,5A)
4) Należy zachować odpowiednią ostrożność, aby uniknąć wzajemnych zakłóceń hałasowych z sąsiednimi urządzeniami.
5) Jeśli chodzi o EMI, wprowadzenie niezbędnych środków w zakresie wyposażenia.
6) Podczas mocowania modułu wyświetlacza OEL należy mocować zewnętrzną plastikową sekcję obudowy.
7) Jeżeli zasilanie modułu wyświetlacza OEL zostaje przymusowo wyłączone w wyniku błędów takich jak wyjmowanie baterii głównego podczas pracy panelu wyświetlacza OEL,nie możemy zagwarantować jakości tego modułu wyświetlania OEL.
8) Potencjał elektryczny, który ma być podłączony do tylnej powierzchni chipa IC, powinien być następujący: SSD1315
* Połączenie (kontakt) z innym potencjałem niż powyższy może prowadzić do pęknięcia IC.
O AMOLED
Wyświetlacz w pełnym kolorze jest ważnym sygnałem sprawdzania, czy wyświetlacz jest konkurencyjny na rynku, dlatego wiele technologii w pełnym kolorze stosuje się również do wyświetlaczy OLED,w zależności od rodzaju paneli zazwyczaj posiada następujące trzy: światło niezależne od pikseli RGB, filtr kolorów i konwersja kolorów światła.
Piksele RGB emitują światło niezależnie od siebie
Wykorzystanie materiałów luminescencyjnych do niezależnego emitowania światła jest obecnie najczęściej stosowanym trybem koloru.zielona, niebieski trzy pierwotne kolory światła emitującego centrum, a następnie dostosować stosunek mieszania kolorów trzech kombinacji kolorów, aby wyprodukować prawdziwy kolor,tak aby trójkolorowy element OLED niezależnie emitował światło tworząc piksel.
Kluczem do tej technologii jest poprawa czystości koloru i efektywności świetlnej materiału świetlnego, a także poprawa technologii etsu maski cienia metalowego.
Jako rdzeń OLED, organiczne półprzewodnikowe materiały emitujące światło zazwyczaj zawierają konjugowane małe cząsteczki, kompleksy metalowe i polimery o sztywnej strukturze płaskiej.Charakterystyki i klasyfikacja powszechnie stosowanych materiałów trójbarwnych są następujące::
1Niebieski materiał luminescencyjny
Niebieskie światło zazwyczaj emituje światło o długości fali około 450 nm, co odpowiada energii fotonu około 2,76 eV. W porównaniu z czerwonym i zielonym materiałem luminescencyjnymstopień konjugacji niebieskich materiałów luminescencyjnych jest mniejszyNajczęściej stosowane materiały do światła niebieskiego to TMTPEPA, BDPAS i ST-G1.
2Zielony materiał luminescencyjny
Świetlna długość fali zielonego światła wynosi około 532 nm, a odpowiednia energia fotonu wynosi około 2,33 eV, a powszechnie stosowanymi materiałami emitującymi zielone światło są Alaq3, TDETE, kumaryna, NpGl itp.
3Czerwony materiał luminescencyjny
Długość fali luminescencji czerwonego światła wynosi około 65 nm, a odpowiadająca mu energia fotonu wynosi 1,9 ev.różnica między poziomami energii HOMO i LUMO w materiałach emitujących czerwone światło jest najmniejsza, a powszechnie stosowanymi materiałami do czerwonego światła są czerwony fluor, PTPP, DCJTB i Tz-Gl.
Największym wąskim gardłem dla materiałów luminescencyjnych małych cząsteczek organicznych jest to, że czas trwania materiałów RGB jest bardzo zróżnicowany, zwłaszcza w zakresie czystości,Należy poprawić wydajność i żywotność czerwonych i niebieskich materiałówW związku z tym poprzez hybrydyzację głównego materiału luminescencyjnego uzyskuje się niebieskie i czerwone światło o wysokiej czystości koloru, wysokiej wydajności świetlnej i silnej stabilności.W porównaniu z materiałami świetlnymi o małych molekułach o wyraźnej strukturze molekularnej i masie molekularnej, the advantage of polymer luminescent materials is that their luminescence wavelengths can be adjusted by chemical modification to obtain various colors covering the entire visible range from blue to green to red, ale ich żywotność jest krótsza niż w przypadku materiałów świetlnych o małych cząsteczkach i należy poprawić wydajność i żywotność światła.
Z koloryzacją, wysoką rozdzielczością i dużym obszarem wyświetlaczy OLED technologia etsu maski cienia metalowego bezpośrednio wpływa na jakość obrazu tablicy wyświetlania,Tak więc bardziej rygorystyczne wymagania są przedstawione dla dokładności wymiarowej i dokładności pozycjonowania metalowej grafiki maski cienia.
Jeśli chodzi o niezależne emitowanie pikseli RGB, musimy mówić o układzie pikseli.układ Pentile RGB reprezentowany przez Samsung w ekranie AMOLED jest najbardziej znany, pojedynczy piksel tego układu różni się od standardowego układu RGB, a większość ekranów AMOLED używa czerwono-zielonych lub niebiesko-zielonych dla każdego piksela do układu,a następnie mądrze podzielić podpixelów, gdy są one ułożone obok siebie, tak aby cały ekran nadal osiągał pełnobarwny wyświetlacz.
Niedostatki
1. AMOLED przyjmuje układ pikseli Pentile, faktyczna rozdzielczość może osiągnąć tylko dwie trzecie nominalnej, w przypadku niskiego dpi ziarnisteść będzie bardzo duża,i kolorowe kropki można zobaczyć z bliska, a wszystkie granice bloków kolorowych, takie jak tekst, tabele i grafika, muszą być wyświetlane z pomocą pobliskich pikseli, aby pomóc w emitowaniu światła,powodujące poważne i nieuniknione problemy, takie jak niewyraźne krawędzie i różnorodne kolory.
2. Nacisk na zielony kolor powoduje, że jest on zbyt żywy i powoduje zmęczenie oczu podczas długotrwałego oglądania.
3. AMOLED ma bardzo wysoki współczynnik kontrastu, ale podczas wyświetlania ciemniejszego obrazu jest podatny na plamy kolorystyczne, zwłaszcza w obrazach dynamicznych.A jego bardzo wysoki kontrast pochodzi częściowo z nieświetlnych czarnych.
4Każdy piksel AMOLED jest niezależnym emiterem, więc podczas procesu starzenia różne piksele mogą mieć różny stopień starzenia, co powoduje różną jasność,Więc problem kolorów stanie się bardziej skomplikowany..
5Kiedy wyświetlacz jest biały, AMOLED zużywa więcej energii niż LCD, więc dlaczego interfejs telefonów komórkowych z ekranami AMOLED ma ciemne kolory?obrazy aplikacji, takich jak surfowanie po Internecie, gry i e-książki są prawie wszystkie w barwach o wysokiej jasności, a kolor tła większości stron internetowych jest biały.
Teoretycznie brak koloru na piksel nie jest dużym problemem, a sterownik wyświetlacza może być wyświetlany z sąsiednim.
Jednak w praktyce jest to bardziej wymagające dla oprogramowania, a obraz prawdopodobnie wytwarza artefakty i mura.Jest też technologia kierowcyPoniżej przedstawiono opis powszechnych konstrukcji obwodów sterowania pikseli OLED.
(przejrzyj opis produktu 1,45 cala, aby przeczytać więcej)
