W pełni kolorowy 1,45 cali wyświetlacz AMOLED UG-6028GDEEF01 SSD1333 Kontroler 160x128 Matryca pasywna 30 pinów Połączenie ZIF dla urządzeń medycznych

1.45 cali AMOLED UG-6028GDEEF01 SSD1333 sterownik 160x128 pasywna matryca 30 pinów połączenie ZIF dla urządzeń medycznychOpis produktu

Organic Light-Emitting Diode (OLED) to technologia nowej generacji, jaśniejsze i jaśniejsze obrazy z bardziej elastyczną prędkością reagowania.UG-6028GDEEF01 OLModuł OLED jest lekki, o niskiej mocy i niewielki, istnieją różne interfejsy opcjonalne; jest domyślnie SPI,Interfejs równoległy i I2C.

Wielkość obszaru aktywnego wynosi 1,45 ̊ diagonalnie z wymiarem modułu350,80 x 30,80 x 1,60 (mm), wymiar powierzchni aktywnej280,78 x 23,024 (mm).Ten 1,45-calowy wyświetlacz OLED ma wbudowany IC SSD1333 i posiada wysoki współczynnik kontrastu 20 000: 1.Jest świetny do zastosowań takich jak urządzenia medyczne,Systemy POS, artykuły biurowe, aplikacje domowe, instrumenty przemysłowe, automatyka, systemy wyświetlania audio/wizualnego, urządzenia do pielęgnacji osobistej, artykuły gospodarstwa domowego, wyświetlacze samochodowe,Dynamiczne wyświetlacze informacji itp..

Charakterystyka:

Napięcie zasilania do pracy ((VDD ): -0,3- 4 V
Napięcie zasilania dla pinów I/O ((VDDIO): -0,3 - 4 V
Napięcie zasilania dla wyświetlacza ((VDDH): -0,3 - 15 V
Czas trwania (80 cd/m2): 10 000 godzin

> Wszystkie wyżej wymienione napięcia są oparte na zasadzie: ¥VSS = 0V.

> Gdy moduł ten jest używany powyżej powyższych absolutnych maksymalnych wartości mocy, może wystąpić trwałe uszkodzenie modułu.pożądane jest stosowanie tego modułu w warunkach określonych w sekcji 3.W przypadku stosowania tego modułu powyżej tych warunków może wystąpić awaria modułu i jego niezawodność może ulec pogorszeniu.

> Zdefiniowane zakresy temperatur nie obejmują polaryzatora.

> VCC = 14.0V, Ta = 25°C, 50% tablicy szachowej. Konfiguracja oprogramowania jest zgodna z sekcją 4.5 Inicjalizacja. Koniec życia określony jest jako 50% osiągniętej początkowej jasności.Średni czas pracy w temperaturze pokojowej jest szacowany przez przyspieszoną pracę w warunkach wysokiej temperatury.

1.45 cali AMOLED UG-6028GDEEF01 SSD1333 sterownik 160x128 pasywna matryca 30 pinów połączenie ZIF dla urządzeń medycznychProduktRysunek

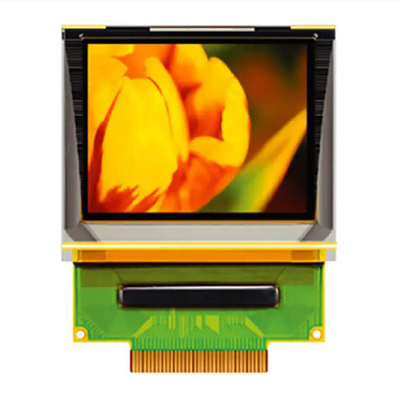

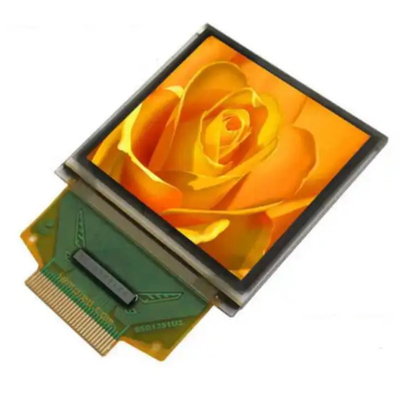

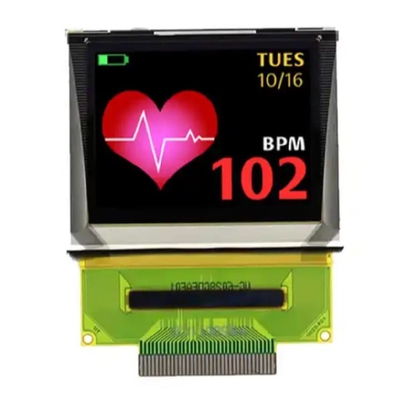

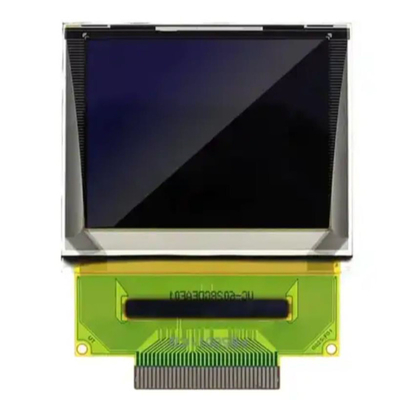

1.45 cali AMOLED UG-6028GDEEF01 SSD1333 sterownik 160x128 pasywna matryca 30 pinów połączenie ZIF dla urządzeń medycznychProduktZdjęcie

Zaprojektowanie środków ostrożności dla modułu wyświetlania OEL

1) Maksymalne wartości absolutne to wartości, których nie można przekroczyć w przypadku modułu wyświetlania OEL, a jeśli te wartości zostaną przekroczone, może dojść do uszkodzenia panelu.
2) Aby zapobiec wystąpieniu awarii ze względu na hałas, należy zwrócić uwagę na spełnienie specyfikacji VIL i VIH, a jednocześnie na jak najkrótszy kabel linii sygnałowej.
3) Zaleca się zainstalowanie w obwodzie zasilania (VDD) urządzenia zapobiegającego nadmiarowi prądu (smyczy itp.) (zalecana wartość: 0,5A)
4) Należy zachować odpowiednią ostrożność, aby uniknąć wzajemnych zakłóceń hałasowych z sąsiednimi urządzeniami.
5) Jeśli chodzi o EMI, wprowadzenie niezbędnych środków w zakresie wyposażenia.
6) Podczas mocowania modułu wyświetlacza OEL należy mocować zewnętrzną plastikową sekcję obudowy.
7) Jeżeli zasilanie modułu wyświetlacza OEL zostaje przymusowo wyłączone w wyniku błędów takich jak wyjmowanie baterii głównego podczas pracy panelu wyświetlacza OEL,nie możemy zagwarantować jakości tego modułu wyświetlania OEL.
8) Potencjał elektryczny, który ma być podłączony do tylnej powierzchni chipa IC, powinien być następujący: SSD1333
* Połączenie (kontakt) z innym potencjałem niż powyższy może prowadzić do pęknięcia IC.


O AMOLED (kontynuuj)

Konwersja kolorów jasnych

Konwersja koloru światła jest oparta na niebieskim OLED w połączeniu z szeregiem filmów konwersji koloru światła, najpierw przygotowuje się urządzenie OLED niebieskiego koloru,a następnie wysokoenergetyczny niebieski światło podniecenie materiał konwersji koloru światła jest używany do uzyskania czerwonego światła i zielonego światła, aby uzyskać pełny kolor.

Kluczem do tej technologii jest poprawa czystości koloru i efektywności fotofarbowania materiału konwersji foto-koloru.ale tylko odparowuje niebieskie komponenty OLED, która jest jedną z najbardziej obiecujących technologii w kolorze dla dużych ekranów OLED w kolorze w przyszłości.

Jego wadą jest jednak to, że materiał do konwersji światła jest łatwy do wchłonięcia niebieskiego światła w otoczeniu, co powoduje zmniejszenie kontrastu obrazu,i światło przewodnik również spowoduje spadek jakości obrazuJapońska firma Idemitsu Kosan Co., Ltd., która opanowała tę technologię, wyprodukowała 10-calowe wyświetlacze OLED.

Film filtrujący kolor

Technologia ta wykorzystuje białe OLED w połączeniu z kolorem filtra, najpierw przygotowuje urządzenie emitujące białe OLED, a następnie otrzymuje trzy pierwotne kolory poprzez kolor filtra,a następnie łączy trzy pierwotne kolory w celu uzyskania kolorowego wyświetlacza.

Kluczem do tej technologii jest uzyskanie wysokiej wydajności i wysokiej czystości białego światła, a jego proces produkcji nie wymaga technologii wyrównania metalowej maski,i może użyć dojrzałej technologii produkcji filmu filtracji kolorów płynnych kryształów wyświetlacza LCD, który ma duży potencjał w dużych kolorowych telewizorach OLED.

Jednakże przy tej technologii do dwóch trzecich światła traci się przez filtr kolorowy.TDK Corporation z Japonii i Kodak Corporation z USA używają tej metody do produkcji ekranów OLED.

Projekt obwodu sterownika pikseli OLED

Projekt obwodu kompensacyjnego 1

Jak to działa

Projekt układu kompensacyjnego 2
