0.96 cali SSD1306 Kontroler 7 Pin Fonta Białe i niebieskie SPI OLED Wyświetlacz 128x64 3V PMOLED

0.96 cali SSD1306 Kontroler 7 Pin Białej i Błękitnej Fonts SPI OLED Display 128x64 3V PMOLED Opis produktu

Model SFOM096YZ7-12864WB-01 to element rozszerzający SF-OS096YZ7-12864WB-01, który ma płytę PCB na module; ma rozmiar diagonalny 0,96 cala, wykonany z 128x64 pikseli.Ta płyta PCB z czterema otworami montażowymi jest łatwą metodą dla klientów do mocowania modułów w swoich aplikacjach. Moduł SFOM096YZ7-12864WB-01 jest wbudowany z SSD1306 IC; obsługuje 4-przewodowy interfejs SPI; opcjonalny interfejs I2C, obowiązek jazdy 1/64, napięcie zasilania dla logiki wynosi od 3.3V ~ 5V,Poziom I/O od 5V do 3V z obwodem konwersyjnym, wyświetlacz z prądem 50% tablicy kontrolnej wynosi 80mA @ 3.3VDD (typowa wartość).
Ten moduł OLED nadaje się do zastosowań w inteligentnym domu, urządzenia medycznego, inteligentnego sterowania, licznika itp. może działać w temperaturach od -40°C do +85°C;

1. 0,96 cala mini OLED wyświetlacz z rozdzielczością 128X64 i SSD1306 chipset
2. Ultra niskie zużycie energii: oświetlenie na pełnym ekranie 0,08w
3. Cztery otwory montażowe dla łatwej instalacji
4Typ interfejsu: SPI (może zostać zmieniony na IIC)
5. Wspiera różnorodne układy sterowania: w pełni kompatybilne z Arduino serii 51, serii msp430, stm32/2 CSR IC, ETC
6napięcie prądu stałego 3V - 5V


Charakterystyka:


SAEF Technology jest profesjonalnym dostawcą modułów OLED. Dostarczamy szeroką gamę standardowych modułów OLED o pasywnej matrycy (PMOLED) / OLED dot matrix display oraz moduli OLED charakteru,Ekrany graficzne OLED i panele wyświetleniowe OLEDStruktura mechaniczna obejmuje Chip on Board (COB), Chip on Glass (COG) i TAB (Tape Automated Bonded).Moduły SAEF OLED są wyposażone we wszystkie ważne zalety

• Szybszy czas reakcji At +25 °C 10 μsec.
• Nieograniczony kąt widzenia do 175 stopni
• Cienkie
• Wysoka jasność
• Wysoki współczynnik kontrastu ️do 100001 ̇
• Ograniczona temperatura działania -40 °C ~ 80 °C
• Mniejsze zużycie energii

0.96 cali SSD1306 Kontroler 7 pin Fonta białe i niebieskie SPI OLED Wyświetlacz 128x64 3V PMOLED Rysunek produktu

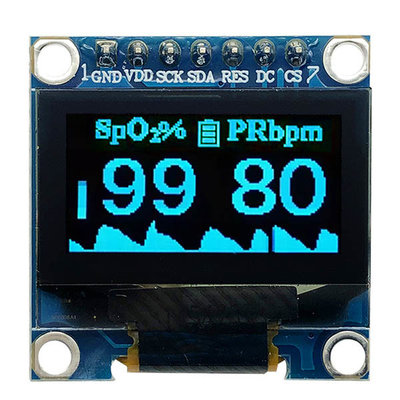

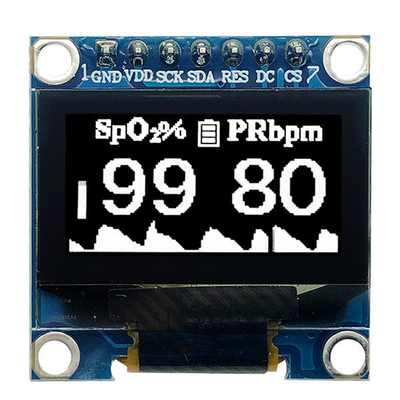

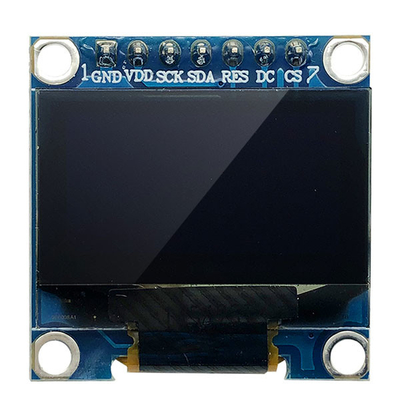

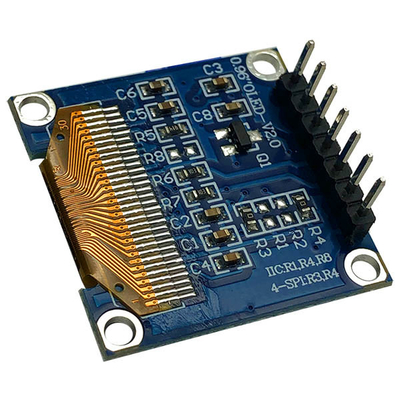

 0.96 cali SSD1306 Kontroler 7 Pin Fonta Biała i Niebieska SPI OLED Wyświetlacz 128x64 3V PMOLED Obraz produktu


Środki ostrożności dotyczące obsługi modułu OLED

1Panel wyświetlania jest wykonany ze szkła i polaryzatora. Ponieważ szkło jest kruche, ma tendencję do rozszczepiania się podczas obsługi, zwłaszcza na krawędziach. Proszę unikać upuszczania lub rozpraszania.Nie poddawaj go wstrząsowi mechanicznemu poprzez upuszczenie lub uderzenie.
2. Nie stosuj nadmiernego wysiłku na powierzchnię wyświetlacza ani na obszary sąsiadujące z nim, ponieważ może to powodować nieprawidłowości.To będzie zabarwić obszar wyświetlania (niektóre kosmetyki są określone do polaryzatora).
3Polaryzator pokrywający powierzchnię wyświetlacza modułu OLED jest miękki i łatwo się drapie.wciśnij lub pociśnij wystawione polaryzatory czymkolwiek twardszym niż ołówek HB (szkło)Nie należy nakładać ani mocować niczego na powierzchni wyświetlacza, aby uniknąć pozostawiania na niej śladów.Plamę lub brudny polaryzatorPo badaniu produktów w niskiej temperaturze należy je podgrzać w pojemniku przed wprowadzeniem do kontaktu z powietrzem o temperaturze pokojowej.
4Jeżeli powierzchnia wyświetlacza staje się zanieczyszczona, oddychaj na powierzchni i delikatnie wytrzyj ją miękką suchą szmatą.
- Alkohol izopropylowy
- Alkohol etylowy
Nie należy mocno szorować, aby nie uszkodzić powierzchni wyświetlacza.
5. Rozpuszczalniki inne niż wymienione powyżej mogą uszkodzić polaryzator.
- Woda.
- Keton
- Rozpuszczalniki aromatyczne
Natychmiast wytrzyj śliny lub krople wody, kontakt z wodą przez długi czas może powodować deformację lub wyblaknięcie koloru.
6. Należy zachować ostrożność, aby zminimalizować korozję elektrody. Kororowanie elektrod jest przyspieszane przez krople wody, kondensację wilgoci lub przepływ prądu w środowisku o wysokiej wilgotności.
7. Podczas montażu modułu OLED upewnij się, że jest wolny od skręceń, wypaczeń i zniekształceń.

8Nie próbuj demontować ani przetwarzać modułu OLED.
9Terminal NC powinien być otwarty.
10Jeśli zasilanie obwodu logicznego jest wyłączone, nie uruchamiaj sygnałów wejściowych.
11. Kontrola rozładowania elektrostatycznego,Ponieważ w tym modułie wykorzystuje się CMOS LSI, należy zwrócić taką samą dbałość o rozładowanie elektrostatyczne, jak w przypadku zwykłej IC CMOS.Aby zapobiec niszczeniu elementów przez prąd statyczny, należy dbać o zapewnienie optymalnego środowiska pracy.

- Przed wyjęciem OLED z opakowania lub włączeniem do zestawu, upewnij się, że moduł i Twoje ciało mają ten sam potencjał elektryczny.Pamiętaj, aby uziemić ciało podczas obsługi modułów OLED.
- Narzędzia niezbędne do montażu, takie jak lutownicy, muszą być odpowiednio uziemione.Przy użyciu elektrycznego śrubokręta do mocowania LCM, śrubokręt powinien mieć potencjał uziemienia, aby zminimalizować w jak największym stopniu wszelkie przenoszenie fal elektromagnetycznych wytwarzanych iskrami pochodzącymi z komutatora silnika.
- Aby zmniejszyć ilość wytwarzanej elektryczności statycznej, nie wykonuj montażu i innych prac w suchych warunkach.Aby zmniejszyć wytwarzanie elektryczności statycznej należy uważać, że powietrze w pracy nie jest zbyt sucheZaleca się względną wilgotność powietrza wynoszącą 50-60%.
- Moduł OLED jest pokryty folia chroniąca powierzchnię wyświetlacza.

Środki ostrożności dotyczące przechowywania modułu OLED

1Podczas przechowywania modułów OLED konieczne są następujące środki ostrożności.
i. Przechowywać w zamkniętym worku polietylenowym wraz z środkiem suszącym.
ii. Przechowywać w ciemnym miejscu, nie narażać na działanie światła słonecznego ani światła fluorescencyjnego, utrzymywać temperaturę w zakresie od 0°C do 35°C oraz wilgotność względną w zakresie od 40% do 60% RH.
Polaryzator nie powinien wchodzić w kontakt z innymi przedmiotami (poradzamy przechowywać je w pojemniku antystatycznej energii elektrycznej, w którym zostały dostarczone).
2Pozostałe
i. Jeśli moduły OLED działają przez długi czas, spowoduje to spadek jasności. Nie zaleca się wyświetlania tych samych wzorów wyświetlaczy przez długi czas,W przeciwnym razie wzory wyświetlania mogą pozostać na ekranie jako obrazy duchów i nie można ich odzyskać..
ii. zminimalizować degradację wydajności modułów OLED w wyniku zniszczenia spowodowanego prądem statycznym itp.,zachować ostrożność, aby nie trzymać następujących sekcji podczas obsługi modułów.
- Wystawiony obszar płyty drukowanej.
- Sekcje elektrody końcowej.
