Szczegóły Produktu:
|
| Produkt: | Kolorowy wyświetlacz OLED o przekątnej 1,27 cala | Rozstrzygnięcie: | Rozstrzygnięcie 128x96 pikseli |
|---|---|---|---|
| Tryb wyświetlania: | Matryca pasywna | interfejs: | 8-bitowy 68XX/80XX równoległy, 4-przewodowy SPI, I2C |
| Kolor wyświetlacza: | Cały kolor | Optyka: | Wszystkie kąty widzenia |
| Wym. konturu: | 330,70 × 26,90 × 1,60 (mm) | Obszar aktywny: | 250,708 × 19,28 (mm) |
| Rozstaw pikseli: | 0,067 × 0,201 (mm) | Temperatura robocza: | -40°C do +70°C |
| Temperatura przechowywania.: | -40°C do +85°C | Układ scalony sterownika: | SSD1351 |
| Napięcie zasilania dla logiki: | 1.65 - 3,5 V | Kod PIN: | 30 szpilek |
| Rodzaj opakowania IC: | COF | Typ podłączającego moduł: | ZIF |
| Obowiązek: | 1/96 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Moduł wyświetlacza 128x96 AMOLED,Moduł wyświetlacza 30 PINS AMOLED,Moduł wyświetlacza AMOLED urządzenia medycznego |
||

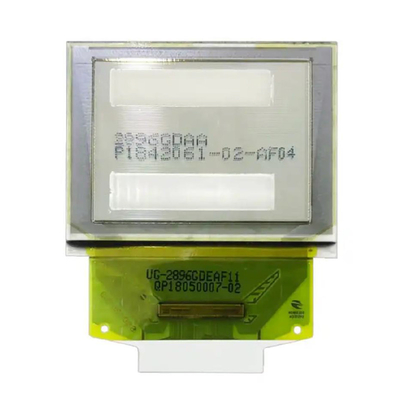

1.27-calowy AMOLED UG-2896GDEAF11 SSD1351 Kontroler 128x96 Matryca pasywna 30 pinów Połączenie ZIF dla urządzeń medycznych Opis produktu
Organic Light-Emitting Diode (OLED) to technologia nowej generacji, jaśniejsze i jaśniejsze obrazy z bardziej elastyczną prędkością reagowania.Ekran OLED UG-2896GDEAF11 jest wykonany z 128 RGB x 96 kropek indywidualnychTen moduł OLED jest lekki, o niskiej mocy i niewielki, istnieją różne interfejsy opcjonalne; jest domyślnym interfejsem SPI, Parallel i I2C.
Wielkość obszaru aktywnego wynosi 1,27 ̊ przekątnie z wymiarem modułu 33,70 × 26,90 × 1,60 (mm), wymiar obszaru aktywnego 25,708 × 19,28 (mm).27-calowy wyświetlacz OLED posiada wbudowany IC SSD1351 i ma wysoki współczynnik kontrastu 20,000: 1. napięcie zasilania logicznego waha się od 1,65V-3,5V, typowa wartość wynosi 3V. Jest doskonały do zastosowań takich jak urządzenia medyczne, system POS, białe towary, aplikacje domowe,instrument przemysłowy, automatyka, systemy wyświetlania audio/wizualnego, urządzenia do pielęgnacji osobistej, artykuły gospodarstwa domowego, wyświetlacze samochodowe, dynamiczne wyświetlacze informacji itp.
Charakterystyka:
| Produkt: | 1.27" kolor OLED | Rozstrzygnięcie: | Rozstrzygnięcie 128x96 pikseli |
|---|---|---|---|
| Tryb wyświetlania: | Matryca pasywna | Interfejs: | 8-bitowy 68XX/80XX Równoległy, 4-przewodowy SPI, I2C |
| Kolor wyświetlacza: | Cały kolor | Optyka: | Wszystkie kąty widzenia |
| Opis: | 330,70 × 26,90 × 1,60 (mm) | Obszar aktywny: | 250,708 × 19,28 (mm) |
| Pixel Pitch: | 0.067 × 0,201 (mm) | Temperatura pracy: | -40°C do +70°C |
| Temperatura przechowywania: | -40°C do +85°C | System sterowania: | SSD1351 |
| Napięcie zasilania dla logiki: | 1.65 - 3,5 V | Numer szpilki: | 30 szpilów |
| Typ opakowania IC: | COF | Typ podłączającego moduł: | ZIF |
| Obowiązek: | 1/96 | Zgodność: | Zgodność z przepisami REACH i RoHS |
Napięcie zasilania do pracy ((VDD ): -0,3- 4 V
Napięcie zasilania dla pinów I/O ((VDDIO): -0,3 - 4 V
Napięcie zasilania dla wyświetlacza ((VDDH): -0,3 - 15 V
Czas trwania (80 cd/m2): 10 000 godzin
> Wszystkie wyżej wymienione napięcia są oparte na zasadzie: ¥VSS = 0V.
> Gdy moduł ten jest używany powyżej powyższych absolutnych maksymalnych wartości mocy, może wystąpić trwałe uszkodzenie modułu.pożądane jest stosowanie tego modułu w warunkach określonych w sekcji 3.W przypadku stosowania tego modułu powyżej tych warunków może wystąpić awaria modułu i jego niezawodność może ulec pogorszeniu.
> Zdefiniowane zakresy temperatur nie obejmują polaryzatora.
> VCC = 14.0V, Ta = 25°C, 50% tablicy szachowej. Konfiguracja oprogramowania jest zgodna z sekcją 4.5 Inicjalizacja. Koniec życia określony jest jako 50% osiągniętej początkowej jasności.Średni czas pracy w temperaturze pokojowej jest szacowany przez przyspieszoną pracę w warunkach wysokiej temperatury.

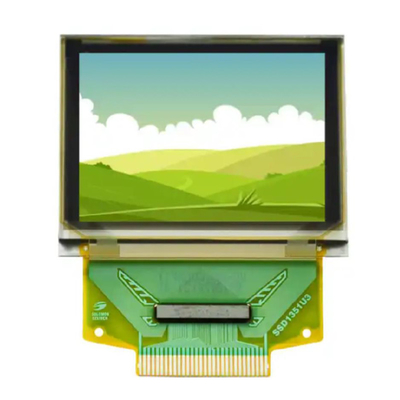

1.27-calowy AMOLED UG-2896GDEAF11 SSD1351 Kontroler 128x96 Matryca pasywna 30 pinów Połączenie ZIF dla urządzeń medycznych ProduktRysunek

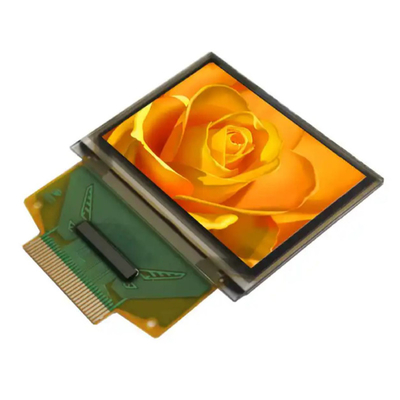

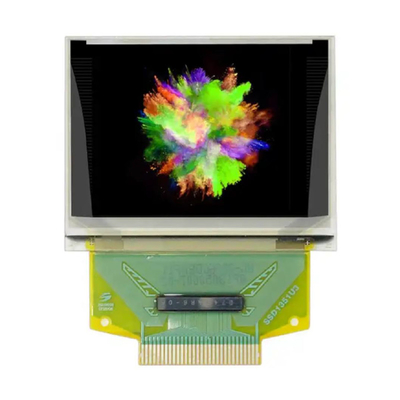

1.27-calowy AMOLED UG-2896GDEAF11 SSD1351 Kontroler 128x96 Matryca pasywna 30 pinów Połączenie ZIF dla urządzeń medycznych ProduktZdjęcie
Zaprojektowanie środków ostrożności dla modułu wyświetlania OEL
1) Maksymalne wartości absolutne to wartości, których nie można przekroczyć w przypadku modułu wyświetlania OEL, a jeśli te wartości zostaną przekroczone, może dojść do uszkodzenia panelu.
2) Aby zapobiec wystąpieniu awarii ze względu na hałas, należy zwrócić uwagę na spełnienie specyfikacji VIL i VIH, a jednocześnie na jak najkrótszy kabel linii sygnałowej.
3) Zaleca się zainstalowanie w obwodzie zasilania (VDD) urządzenia zapobiegającego nadmiarowi prądu (smyczy itp.) (zalecana wartość: 0,5A)
4) Należy zachować odpowiednią ostrożność, aby uniknąć wzajemnych zakłóceń hałasowych z sąsiednimi urządzeniami.
5) Jeśli chodzi o EMI, wprowadzenie niezbędnych środków w zakresie wyposażenia.
6) Podczas mocowania modułu wyświetlacza OEL należy mocować zewnętrzną plastikową sekcję obudowy.
7) Jeżeli zasilanie modułu wyświetlacza OEL zostaje przymusowo wyłączone w wyniku błędów takich jak wyjmowanie baterii głównego podczas pracy panelu wyświetlacza OEL,nie możemy zagwarantować jakości tego modułu wyświetlania OEL.
8) Potencjał elektryczny, który ma być podłączony do tylnej powierzchni chipa IC, powinien być następujący: SSD1333
* Połączenie (kontakt) z innym potencjałem niż powyższy może prowadzić do pęknięcia IC.
Technologia sterowania AMOLED
W odróżnieniu od PMOLED, AMOLED jest urządzony z 2 tranzystorami i 1 kondensatorem (tj. 2T1C) w każdej jednostce piksela, która jest najbardziej podstawową metodą układu napędowego pikseli AMOLED,biorąc pod uwagę kompensację wydajności, taką jak jednolitość jasnościKażdy piksel napędu aktywnego jest wyposażony w tranzystor z cienką warstwą z funkcją przełączania,a każdy piksel jest wyposażony w kondensator do przechowywania ładunku, a obwód napędowy obwodu obwodowego i układ wyświetlania są zintegrowane na tym samym podłożu szklanym. obwód napędowy matrycy aktywnej jest ukryty w wyświetlaczu,ułatwiając integrację i miniaturyzacjęPonadto, ponieważ problem połączenia obwodu napędowego obwodu obwodowego z ekranem został rozwiązany, wydajność i niezawodność są w pewnym stopniu poprawione.Wyjątkową cechą silnika aktywnego jest to, że obwód napędowy stałego prądu jest zintegrowany na ekranie wyświetlacza, a każdy piksel emitujący światło odpowiada jego tranzystorowi z cienką warstwą do adresowania macierzy, a sterownik emitujący światło obejmuje tranzystor z cienką warstwą, kondensator przechowywania ładunku itp.
napęd aktywny jest trybem napędu statycznego, z efektem magazynowania i może być napędzany przy 100% obciążeniu, które nie jest ograniczone liczbą elektrod skanujących,i może być selektywnie regulowany dla każdego piksela niezależnie, bez problemu cyklu pracy i łatwo osiągnąć wysoką jasność i wysoką rozdzielczość.Aktywny kierowca może samodzielnie regulować skalę szarości czerwonych i niebieskich pikseli o niskiej jasności, co jest bardziej sprzyjające realizacji koloryzacji OLED. Urządzenia wyświetlające OLED mają właściwości diody, więc w zasadzie są to jednowymiarowe napędy prądu stałego.ze względu na grubość organicznej folii emitującej światło w zakresie nanometrów, rozmiar powierzchni emitującej światło jest na ogół większy niż 100 mikronów, a urządzenie ma oczywiste cechy pojemnościowe.wiele obwodów napędowych przyjmuje tryb napędowy stałego prądu do przodu i stałego napięcia odwrotnego.
W rzeczywistym produkcie różne czynniki wpływające na jakość obrazu AMOLED są bardziej złożone, niektóre są pewnymi czynnikami odgrywającymi wiodącą rolę, niektóre mogą być wynikiem różnych czynników,dla czynników prowadzących do pogorszenia jakości obrazu AMOLED, przemysł zbadał różne technologie kompensacji napędu i odpowiedni obwód kompensacyjny, który można w przybliżeniu podzielić na metodę kompensacji napięcia,bieżąca metoda rekompensaty, cyfrowa metoda kompensacji napędu, metoda kompensacji zewnętrznej itp. w porównaniu z technologią procesu i technologią sprzętu w celu poprawy pogorszenia jakości obrazu AMOLED,Środki usprawnienia obwodu są bardziej wydajneTechnologia kompensacji kierowcy jest kluczowym i trudnym punktem sterownika AMOLED, a także jest to szczególna cecha sterownika AMOLED w porównaniu z sterownikiem TFT LCD.
