HT1621 Moduł wyświetlacza LCD z kodem segmentu sterownika, dostosowanie segmentu wyświetlacza LCD z podświetleniem

Moduł wyświetlacza LCD z kodem segmentu kontrolera HT1621, dostosuj segmentowy wyświetlacz LCD z podświetleniem

Przyjrzyjmy się charakterystyce 1621-segmentowego ekranu LCD
* Napięcie robocze 2,4–5,2 V. * Wbudowany oscylator RC 256 kHz
* Można podłączyć zewnętrzny układ scalony 32 kHz lub wejście źródła częstotliwości 256 kHz
* Możliwość wyboru odchylenia 1/2bais lub 1/3bais i cyklu pracy 1/2duty, 1/3duty, 1/4duty
* Wbudowane źródło częstotliwości oparte na czasie
* Brzęczyk można wybrać z dwiema częstotliwościami
* Wbudowany generator podstawy czasu i licznik czasu WDT
* Wyjście przekroczenia podstawy czasu lub timera watchdoga
* Osiem źródeł zegara z podstawą czasu/watchdogiem
* Jeden sterownik LCD 32segX 4com z wbudowaną pamięcią RAM wyświetlacza 32X 4-bitowego
* Czteroprzewodowy interfejs szeregowy /CS, DATA, WR, RD, generalnie nie używany przez RD
* Częstotliwości napędu LCD wbudowanego w chip nie można regulować przy 64 Hz
* Funkcje konfiguracji oprogramowania: tryb danych i tryb poleceń dwa polecenia
* Piny VLCD służą do regulacji napięcia roboczego LCD (regulacja kontrastu)

Zgodność tabeli logicznej LCD

Pamięć RAM HT1621 odpowiada tabeli logicznej na powyższym rysunku.To jest dobre zrozumienie,

HT1621 odpowiada 32 adresom, a każdy adres odpowiada 4 danym COM
Na przykład, jeśli adres 0 jest zapisany w 0X08, świeci się T1 z SGE0
Zapis 0X01 odpowiada światłu 1F SGE0
Zapisz jasność 0X02 1G odpowiadającą SGE0
Zapisz 0X07. 1E, 1G i 1F SGE0 świecą razem
Zapisz 0X0F Wszystkie 1E, 1G, 1F i T1 w SGE0 są jasne

HT1621 można pisać kolejno i najlepiej pisać dwa adresy na raz, aby łatwo było stworzyć tabelę i łatwo ją napisać.
Na przykład, pierwsze dwa adresy są zapisane jako 0XF7 i odpowiadają SGE0, SEG1, 1E, 1G, 1F, 1D, 1C, 1B i 1A. Wszystkie świecą się, tak że wyświetlany jest pełny znak „8”.

Aby wyświetlić wyświetlacz LCD, instrukcje te muszą zostać zapisane podczas inicjalizacji układu scalonego.

Najpierw zrozummy, czym są instrukcje i jakie dane
1 0 0 C8 C7 C6 C5 C4 C3 C2 C1 C0
Pierwsze trzy cyfry liczby 100 to bity flagi instrukcji, a ostatnie 9 bitów to wartości instrukcji
1 0 1 C7 C6 C5 C4 C3 C2 C1 C0
Pierwsze trzy cyfry 101 to bity flagi danych, a ostatnie 8 bitów to dane
Oznacza to, że zobaczenie pierwszych trzech cyfr liczby 100 oznacza instrukcję, a zobaczenie pierwszych trzech cyfr liczby 101 oznacza dane

Poniższe cztery instrukcje należy zapisać w funkcji inicjującej
1. SYS EN 100 0000 - 0001- X Instrukcja 0X01 (Oscylator układu otwartego i zamkniętego) X: Nie przejmuj się
2. BIAS 100 0010 - abXc - polecenie X
Oto wyjaśnienie: C=1 to odchylenie LCD1/3;C=0 to odchylenie LCD1/2
ab=00: 2 COM
ab=01: 3 COM
ab=10: 4 COM
3. RC256 100 0001-1000 - X Instrukcja 0X01 (zegar wewnętrzny) X: Nie przejmuj się
4. LCDON 100 0000 - 0011 - X Instrukcja 0X01 (Włącz wyświetlacz LCD) X: Nie przejmuj się

Oto wyjaśnienie mojego kodu programu C

#include <reg51.h>
#include <intrins.h>
#define uchar unsigned char
#define uint bez znaku int
#zdefiniuj _Niep() _nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_niep_()
#zdefiniuj BIAS 0x29 //0b100 - 0010 -1001 - 0 1/3duty 4com
#define SYSDIS 0X00 //0b100 - 0000 - 0000 - 0 off oscylator systemowy oscylator i generator polaryzacji LCD
#define SYSEN 0X01 //0b100 - 0000 - 0001 - 0 Włącz oscylator systemowy
#define LCDOFF 0X04 //0b100 - 0000- 0010 - 0 wyłączony wyświetlacz LCD
#define LCDON 0X03 //0b100 - 0000 - 0011 - 0 Włącz wyświetlacz LCD
#define XTAL 0x14 //0b100 - 0001- 0100 - 0 zegar zewnętrzny
#define RC256 0X18 //0b100 - 0001 - 1000 - 0 zegar wewnętrzny
#define TONEOFF 0X10 //0b1000 0001 0000 Wyłącz wyjście dźwięku
#define WDTDIS 0X0A //0b1000 0000 1010 Watchdogs są zabronione
Bit kontrolny HT1621 (definicja interfejsu modułu LCD, zmiana według własnych potrzeb)
bit DAT=P1^0;
bit wr=P1^1;
bit CS1=P1^2;
tabela kodów uchar[10]={0xFA,0x0A,0xD6,0x9E,0x2E,0xBC,0xFC,0x1A,0xFE,0xBE};0---9 tabeli

Funkcja opóźnienia 1 opóźnia nas///////
nieważne opóźnienie (uint us)
{
podczas gdy(--nas);
}
Funkcja opóźnienia 2 ////
void DelayMS (uint iMs)
{
uint i,j;
for(i=0; i<iMs; i++)
for(j=0; j<65; j++)
;
}/************************************************** ******
Nazwa funkcji: void Ht1621Wr_Data(uhar data, uchar cnt)
W przypadku zapisywania funkcji danych cnt jest liczbą bitów danych do przesłania, a dane są przesyłane najpierw do starszych bitów
************************************************** *****/

void Ht1621Wr_Data(dane uchar, cnt uchar)
{
uchar i;
dla (i=0;i<cnt;i++)
{
wr=0;
jeśli (Dane&0x80)
DAT=1;
w przeciwnym razie
DAT=0;
wr=1;
Dane<<=1;
}
}
/************************************************** ********

Nazwa funkcji: void ht1621WrCmd(uchar cmd)
Opis: Napisz instrukcje
************************************************** ******/
nieważne Ht1621WrCmd(uchar Cmd)
{
CS1=0;CS selekcji plasterków jest niski i skuteczny
_Nie();
Ht1621Wr_Data(0x80,3);Napisz flagę instrukcji 100
Ht1621Wr_Data(Cmd,9);Zapisz dane instrukcji
CS1=1;Wybór plasterka CS, blisko
_Nie();
}/************************************************** ********
Nazwa funkcji: void ht1621WrOneData(adres uchar, dane uchar)
Napisz kawałek danych,
1. Najpierw zapisz bit identyfikacyjny 101 danych
2. Wpisz adres ponownie
3. Na koniec wpisz dane, które mają zostać wyświetlone
************************************************** ******/
void Ht1621WrOneData(adres uchar, dane uchar)
{
CS1=0;
Ht1621Wr_Data(0xa0,3);Zapisz flagę danych 101
Ht1621Wr_Data(Addr<<2,6);Zapisz dane adresowe
Ht1621Wr_Data(dane,8);Zapisz dane, oto dwa adresy zapisane razem na 8 bitach
CS1=1;
/************************************************** ********

Nazwa funkcji: void ht1621WrAllData(uhar adres, uchar p)
Opis: Bit danych HT1621 4 bity na jeden adres,
Powyżej mówiliśmy o zapisie dwóch bitów na raz, a dane mają 8 bitów.
Górne cztery cyfry odpowiadają ---- wysokiemu adresowi. Czwarta cyfra ----- odpowiada dolnemu adresowi.
************************************************** ******/
void Ht1621WrAllData(uchar adres,uhar p)
{
uchar i;
CS1=0;
Ht1621Wr_Data(0xa0,3);Zapisz flagę danych 101
Ht1621Wr_Data(Addr<<2,6);Zapisz dane adresowe
dla (i=0; i<16; i++)
{
Ht1621Wr_Data(p,8);Zapis danych 16X8=128bit
}

dla (i=0; i<32; i++)
/ /// Oto czterobitowe i czterobitowe dane zapisu
Ht1621Wr_Data(p,4);Zapis danych 32X4=128bit
//

CS1=1;
}
/************************************************** ********
Nazwa funkcji: void Ht1621_Init(void) www.xyhlcd.com
Opis: Po inicjalizacji ekran LCD może działać normalnie
************************************************** ******/
nieważne Ht1621_Init(puste)
{
CS1=1;
DAT=1;
OpóźnienieMS(200);Opóźnienie czasowe sprawia, że ​​napięcie robocze wyświetlacza LCD jest stabilne
Ht1621WrCmd(BIAS);Ustawienia BIAS-u
Ht1621WrCmd(RC256);Użyj wewnętrznego oscylatora
Ht1621WrCmd(SYSEN);Włącz oscylator systemowy
Ht1621WrCmd(LCDON);Włącz wyświetlacz LCD
}////////////////////////////////////////////// ////////////////
Nazwa funkcji: xianshi_1()
Klienci mogą śledzić własne potrzeby, bezpośrednio uzupełniać dane i można je wyświetlić
/////////////////////////////////////////////// ///////////////
unieważnij xianshi_1()
{
//////////////////////////
Ht1621WrOneData( 0, tabela[0]);Pokaż 0
Ht1621WrOneData(2, tabela[1]);Pokaż 1
Ht1621WrOneData( 4, tabela[2]|0X08);Wyświetla 2 + przecinek dziesiętny
Ht1621WrOneData( 6, tabela [3]);Pokaż 3
:
:
:Ht1621WrOneData( 12, tabela[8]|0X08);Wyświetlanych jest ponad 8 ikon
Ht1621WrOneData( 14, tabela[9]|0X08);Wyświetl ponad 9 ikon
}

void XUNHUN_XIANSHI (długość uchar, czas uchar)
{
uchar i,j,t;
for (i=0; i<Długość; i=i+2)
{
t=0x01;
dla (j=0; j<8; j++)
{
Ht1621WrOneData(i,t);
t<<=1;
t|=0x01;
OpóźnienieMS (czas);
}
}
}

puste główne()
{
Ht1621_Init();Włączenie zasilania inicjuje wyświetlacz LCD
OpóźnienieMS(100);Opóźnienie stabilizuje inicjalizację
podczas gdy(1)
{
Ht1621WrAllData00(0,0X00);Wyczyść dane rejestru 1621 na 0.
OpóźnienieMS(400);
Ht1621WrAllData00(0,0XFF);Dane rejestru 1621 są wypełniane jako 1.
OpóźnienieMS(800);
Ht1621WrAllData00(0,0X00);Wyczyść dane rejestru 1621 na 0.
OpóźnienieMS(400);
Xianshi_1();Tutaj klient może zdefiniować sposób jego wyświetlania.
OpóźnienieMS(800);
XUNHUN_XIANSHI ( 32 ,100 ) /// Segment pióra jest wyświetlany w cyklu segmentu pióra z 32 adresami w odstępach co 100 MS.
OpóźnienieMS(800);
}
}

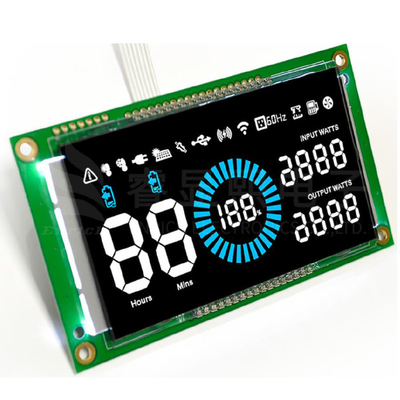

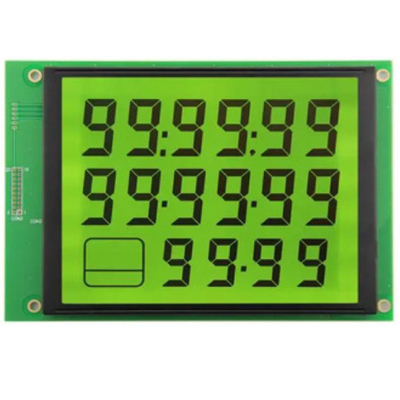

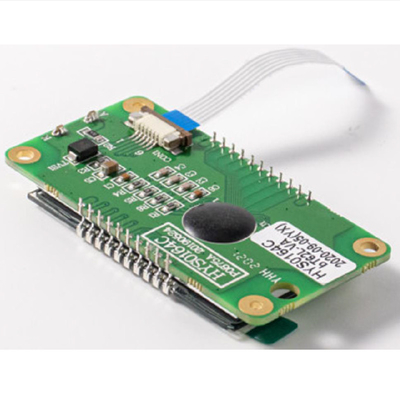

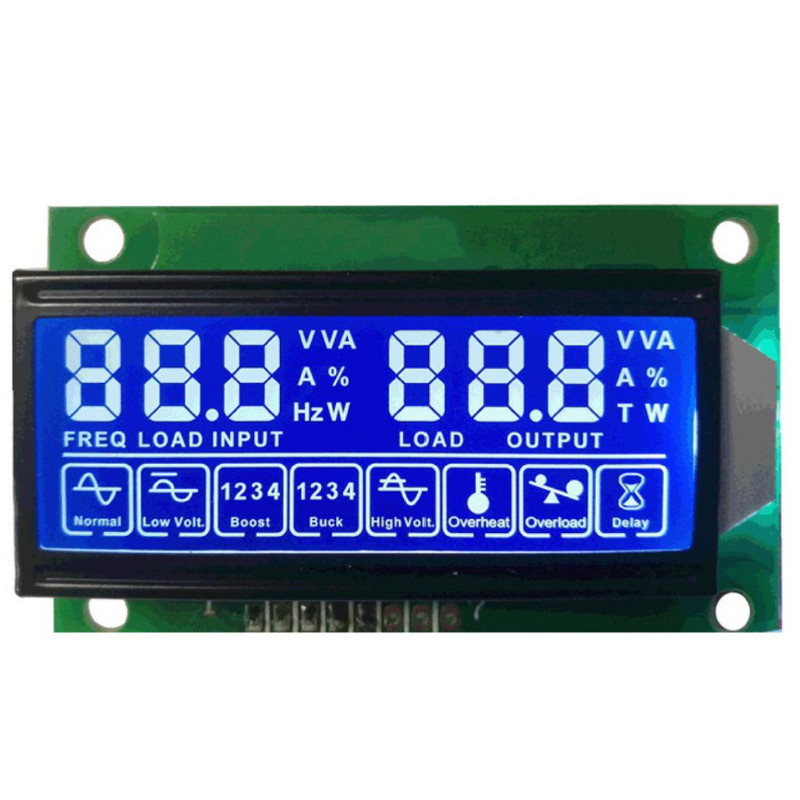

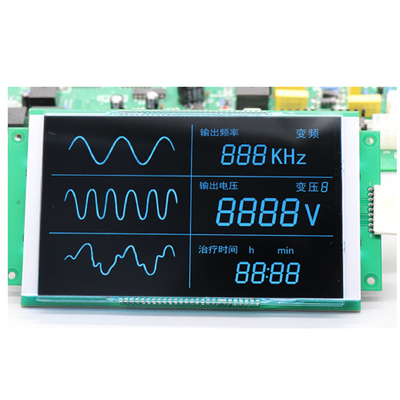

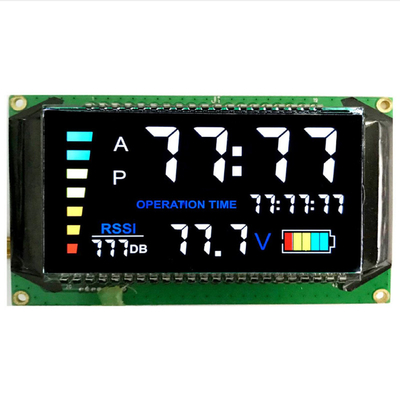

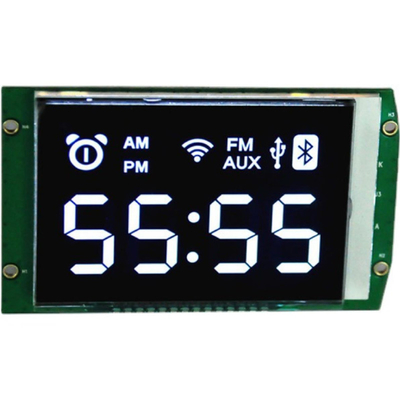

Moduł wyświetlacza LCD z kodem segmentu kontrolera HT1621, dostosuj segmentowy wyświetlacz LCD z podświetleniem Obrazy produktów
