Szczegóły Produktu:
|
| Produkt: | Segmentowy wyświetlacz LCD | Tryb wyświetlania: | Pozytywny / Negatywny, Transflektywny / Reflektywny |
|---|---|---|---|
| Warunki jazdy: | 1/8 cła lub dostosowany | Napięcie robocze: | 3,0 V |
| Optyka: | 6:00 | Typ wyświetlacza: | Transfleksyjny / Odblaskowy / Transmisyjny |
| Wielkość: | Możliwość dostosowania | Podświetlenie: | Biały / Bursztynowy / Niebieski / Żółty |
| Temperatura robocza: | -30°C do +80°C | Temperatura przechowywania.: | -35°C do +85°C |
| Połączenie: | połączenie z metalowym pinem | miejsce na kropkę: | 0,1 mm |
| Czas odpowiedzi: | 0,1 ms | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | ST7035 Wyświetlacz segmentowy LCD,Niestandardowy wyświetlacz LCD z ujemnym segmentem,HT1621 Wyświetlacz segmentowy LCD |
||
HT1621 Moduł wyświetlacza LCD z segmentu sterownika, dostosowanie wyświetlacza LCD z segmentu z podświetleniem
Spójrzmy na cechy 1621-segmentowego ekranu LCD
* Napięcie robocze 2,4 - 5,2 V * Wbudowany oscylator RC 256KHz
* Można podłączyć zewnętrzny chip 32KHz lub wejście źródła częstotliwości 256KHz
* Wybieralny 1/2Bais lub 1/3Bais przesunięcie i cyklu pracy 1/2duty, 1/3duty, 1/4duty
* Źródło częstotliwości czasu na chipie
* Dźwięk może być wybrany z dwiema częstotliwościami
* Wbudowany generator czasu i zegarek WDT
* Wyjście przepływu czasu w oparciu o bazę czasową lub zegarka
* Osiem źródeł zegarów czasu
* Jeden sterownik LCD 32segX 4com z wbudowaną pamięcią RAM 32X 4-bitowego wyświetlacza
* Czterodrukowy seryjny interfejs /CS, DATA, WR, RD, ogólnie nieużywany przez RD
* Częstotliwość napędu LCD na układzie nie jest regulowana na 64 Hz
* Funkcje konfiguracji oprogramowania: tryb danych i tryb poleceń dwa polecenia
* Do regulacji napięcia operacyjnego LCD (regulacja kontrastu) dostarczane są piny VLCD
Odpowiedź tabeli logicznej LCD
RAM HT1621 odpowiada tabeli logicznej na rysunku powyżej.
HT1621 odpowiada 32 adresom, a każdy adres odpowiada 4 danych COM
Na przykład, jeśli adres 0 jest zapisywany do 0X08 T1 SGE0 jest włączony
Wpis 0X01 odpowiada świetle 1F SGE0
Wpisz 0X02 Jasność 1G odpowiadająca SGE0
Napisz 0X07 1E, 1G i 1F SGE0 są oświetlone razem
Napisz 0X0F Wszystkie 1E, 1G, 1F i T1 SGE0 są jasne
HT1621 można pisać kolejno i najlepiej jest pisać dwa adresy naraz, aby łatwo było wykonać tabelę i łatwo było pisać.
Na przykład pierwsze dwa adresy są zapisane 0XF7 odpowiadające SGE0, SEG1, 1E, 1G, 1F, 1D, 1C, 1B i 1A. Wszystkie są oświetlone, tak aby wyświetlono pełny znak "8".
Aby wyświetlacz LCD mógł działać, instrukcje te muszą być zapisane w inicjalizacji układu IC.
Najpierw zrozummy, czym są instrukcje i czym są dane.
1 0 0 C8 C7 C6 C5 C4 C3 C2 C1 C0
Pierwsze trzy cyfry 100 to bity flagi instrukcji, a ostatnie 9 bitów to wartości instrukcji
1 0 1 C7 C6 C5 C4 C3 C2 C1 C0
Pierwsze trzy cyfry 101 to bity flagi danych, a ostatnie 8 bitów to dane
To znaczy, widząc pierwsze trzy cyfry 100 reprezentuje instrukcję, a widząc pierwsze trzy cyfry 101 reprezentuje dane
| Produkt: | HT1621 LCD segmentu sterownika | Tryb wyświetlania: | Pozytywny / Negatywny, Transflektywny / Reflektywny |
|---|---|---|---|
| Warunki jazdy: | 1/8 Wypłata podatku lub dostosowanie | napięcie robocze: | 30,0 V |
| Optyka: | 6:00 lub kosztowizowalne | Typ wyświetlacza: | Transflekcyjny / Reflekcyjny / Transmisywny |
| Rozmiar: | Dostosowywalne | Podświetlenie: | Biały / Bursztynowy / Niebieski / Żółty |
| Temperatura pracy: | -30°C do +80°C | Temperatura przechowywania: | -35°C do +85°C |
| Połączenie: | Połączenie metalowe | Przestrzeń kropkowa: | 0.1 mm |
| Czas reakcji: | 0.1 Ms | Zgodność: | Zgodność z przepisami REACH i RoHS |

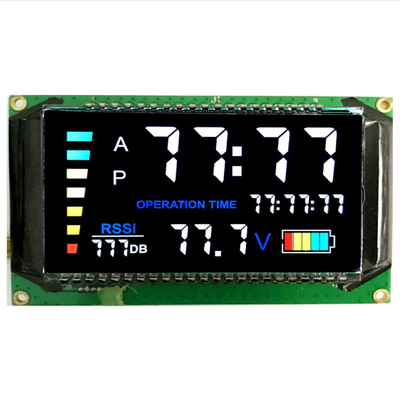

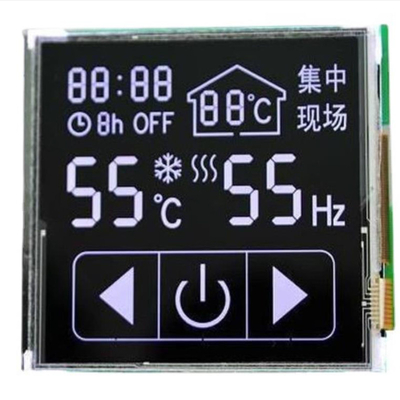

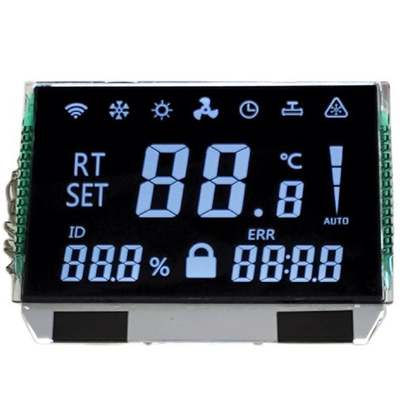

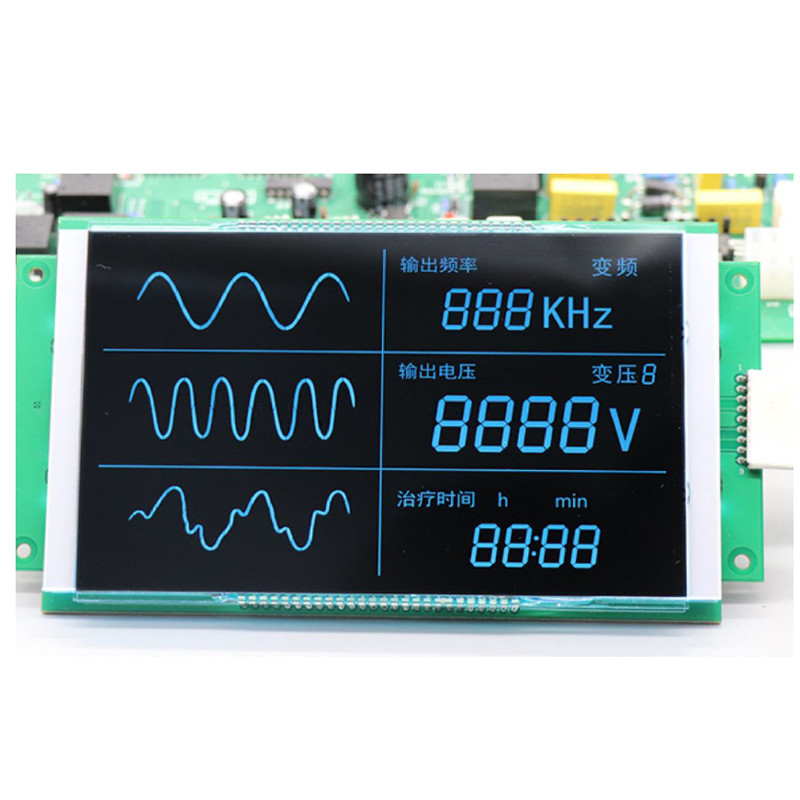

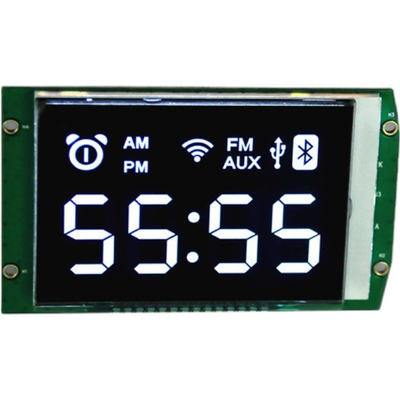

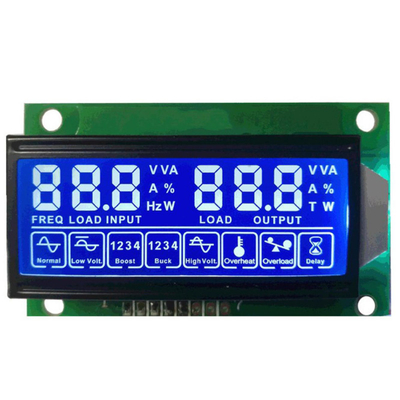

Niestandardowy wyświetlacz VATN LCD z kontrolerem HT1621 ST7035 Obrazy produktów
Zakłady produkcyjne i certyfikaty
Dlaczego wybrać nas?
1.Zapewniamy rozwiązanie na zamówienie LCD Display
Czy produkt ma specjalne wymagania dotyczące zastosowania, specyfikacje elektryczne, specyfikacje optyczne, funkcje dotykowe lub wymiary mechaniczne, które wymagają dostosowanych wyświetlaczy?SAEF może spełniać wymagania LCD na zamówienie.
2.Całkowite rozwiązania dla ekranu dotykowego i wyświetlacza
Martwisz się o montaż ekranu dotykowego i wyświetlacza?SAEF może zapewnić niestandardowe i standardowe rozwiązania dotykowe, w tym rozwiązania wielo-dotknięcia rezystywne i pojemne, w tym usługę wiązania powietrza i optycznego..
3.Zobowiązanie do rzetelności jakości
SAEF posiada certyfikat ISO9001:2015 i ISO14000, spełniający wymagania RoHS, REACH i inne przepisy dotyczące środowiska na rynkach światowych.badania niezawodności i starzenia.
4.Długoterminowa podaż
W normalnych okolicznościach produkty, które zalecamy, mogą być dostarczane przez ponad 5 lat.Z góry zrobimy alternatywne plany, aby zapewnić Państwa długoterminowe zapotrzebowanie na dostawę.
