Szczegóły Produktu:
|
| Produkt: | Wyświetlacz LCD segmentu kontrolera HT1621/DP1621 | Tryb wyświetlania: | Pozytywny / Negatywny, Transflektywny / Reflektywny |
|---|---|---|---|
| Warunki jazdy: | 1/4 cła lub konfigurowalny | Napięcie robocze: | 3,0 V |
| Optyka: | 6:00 | Typ wyświetlacza: | Transfleksyjny / Odblaskowy / Transmisyjny |
| Wielkość: | Możliwość dostosowania | Podświetlenie: | Biały / Bursztynowy / Niebieski / Żółty |
| Temperatura robocza: | -30°C do +80°C | Temperatura przechowywania.: | -35°C do +85°C |
| Połączenie: | połączenie z metalowym pinem | miejsce na kropkę: | 0,1 mm |
| Zgodność: | Zgodny z REACH i RoHS | świadectwo: | ISO9001:2015 / ISO1400:2015 |
| Podkreślić: | 7 Miernik interfejsu COB SPI segmentu,Moduł ekranu LCD dotykowego,Wyświetlacz LCD z 7 segmentami |
||
China LCD Manufacturer Zamówiony segment COB HT1621 DP1621 IC SPI MUC Interface LCD Display Screen Module
Kompatybilny z HT1621, DP1621 jest układem mapowania pamięci macierzy punktowej, który może obsługiwać ekrany LCD do 128 punktów (32SEG*4COM), a także ekrany LCD z 2COM i 3COM.Mikrokomputer z jednym układem może skonfigurować parametry wyświetlania i wysyłać dane wyświetlania poprzez 3/4 szpilki komunikacji, a także może wchodzić w tryb oszczędzania energii za pomocą polecenia.
cechy chipu DP1621
◆ Kompatybilny z alternatywnym HT1621B
◆ Wbudowany oscylator RC 256KHz
◆ Można go podłączyć do chipu 32KHz lub źródła częstotliwości 256KHz
◆ Można wybrać 1/2 lub 1/3 przesunięcia oraz 1/2, 1/3 lub 1/4 cyklu pracy
◆ Napięcie robocze: 2,4~5,2V
◆ źródło częstotliwości opartego na czasie na chipie
◆ Dzwoniący może wybierać dwie częstotliwości
◆ Aby zmniejszyć zużycie energii, można użyć polecenia oszczędzania energii
◆ Wbudowany generator czasu i zegarek (WDT)
◆ Wyjście przepływu czasu z bazy czasu lub z zegara
◆ Osiem źródeł zegarków czasu
◆ sterownik LCD o wymiarach 1 x 32 x 4
◆ 1 wbudowana pamięć RAM 32x4-bitowego wyświetlacza
◆ Czterodrukowy seryjny interfejs
◆ źródło częstotliwości napędu LCD na układzie
◆ Funkcje konfiguracji oprogramowania
◆ Komendy w trybie danych i w trybie poleceń
◆ Trzy tryby dostępu do danych
◆ W celu regulowania napięcia operacyjnego LCD dostarczono szpilki VLCD
◆ Pakiet: LQFP44/LQFP48/SSOP48
| Produkt: | HT1621/DP1621 LCD w segmencie sterownika | Tryb wyświetlania: | Pozytywny / Negatywny, Transflektywny / Reflektywny |
|---|---|---|---|
| Warunki jazdy: | Wsparcie dla młodych, 1/4 | napięcie robocze: | 30,0 V |
| Optyka: | 6:00 | Typ wyświetlacza: | Transflekcyjny / Reflekcyjny / Transmisywny |
| Rozmiar: | Dostosowywalne | Podświetlenie: | Biały / Bursztynowy / Niebieski / Żółty |
| Temperatura pracy: | -30°C do +80°C | Temperatura przechowywania: | -35°C do +85°C |
| Połączenie: | Połączenie metalowe | Przestrzeń kropkowa: | 0.1 mm |
| Zgodność: | Zgodność z przepisami REACH i RoHS | Certyfikat: | ISO9001:2015 / ISO1400:2015 |

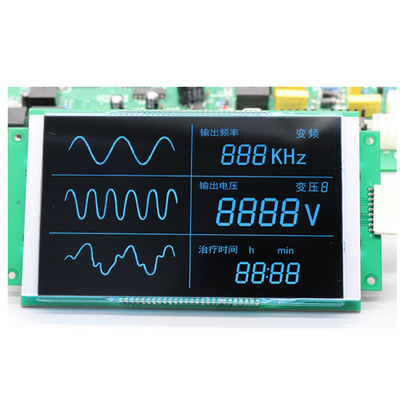

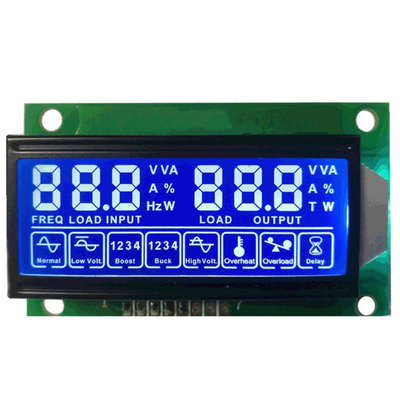

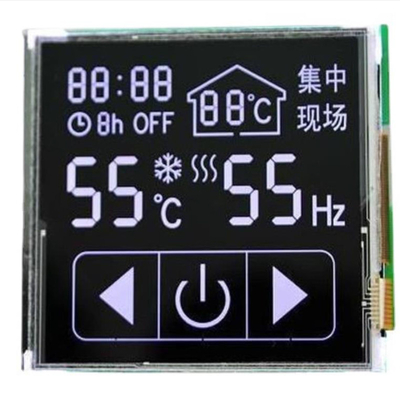

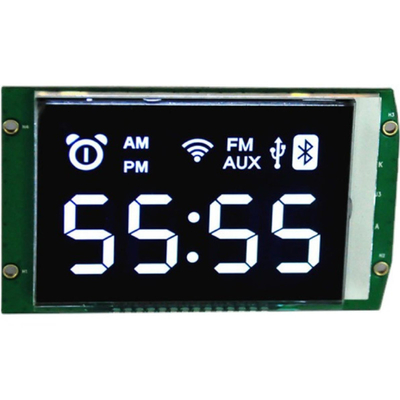

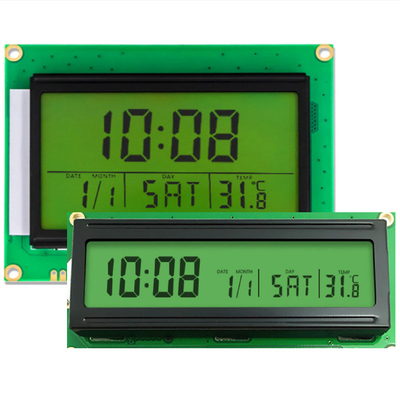

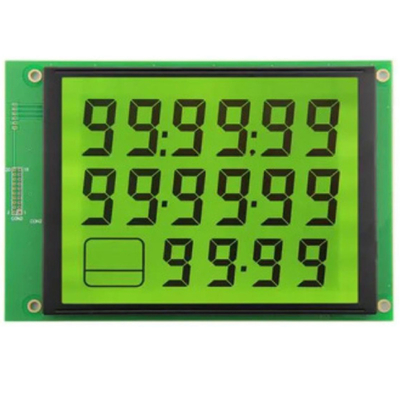

China LCD Producent Customized Segment COB HT1621 DP1621 IC SPI MUC Interface LCD Display Screen Module Obrazy produktów
Obiekty i klienci strategiczni
Dlaczego wybrać nas?
1- Nie.Zapewniamy rozwiązanie LCD Display na zamówienie
Czy produkt ma specjalne wymagania dotyczące zastosowania, specyfikacje elektryczne, specyfikacje optyczne, funkcje dotykowe lub wymiary mechaniczne, które wymagają dostosowanych wyświetlaczy?SAEF może spełniać wymagania LCD na zamówienie.
2- Nie.Całkowite rozwiązania dla ekranu dotykowego i wyświetlacza
Martwisz się o montaż ekranu dotykowego i wyświetlacza?SAEF może zapewnić niestandardowe i standardowe rozwiązania dotykowe, w tym rozwiązania wielo-dotknięcia rezystywne i pojemne, w tym usługę wiązania powietrza i optycznego..
3- Nie.Zaangażowanie w zapewnienie niezawodności jakości
SAEF posiada certyfikat ISO9001:2015 i ISO14000, spełniający wymagania RoHS, REACH i inne przepisy dotyczące środowiska na rynkach światowych.badania niezawodności i starzenia.
4- Nie.Długoterminowa podaż
W normalnych okolicznościach produkty, które zalecamy, mogą być dostarczane przez ponad 5 lat.Z góry zrobimy alternatywne plany, aby zapewnić Państwa długoterminowe zapotrzebowanie na dostawę.
Kontakt
Zapraszamy do zapytania za pośrednictwem ck@saef.com.cn
Słowa kluczowe:TN LCD, VA LCD, VATN LCD, HTN LCD, STN LCD, FSTN LCD, EBTN LCD, mierniki temperatury i wilgotności LCD, elektroniczne mierniki LCD, multimetr LCD, inteligentny licznik LCD, licznik wody LCD, licznik gazu LCD,LCD licznika pieniędzy bankowych, kasy LCD, maszyny LCD, telefon LCD, walkie-talkie LCD, maszer LCD, bieżni LCD, tłuszczu licznika LCD, klimatyzatora LCD, Audio LCD.zdalny sterownik LCD, maszyna do nauki LCD, słownik elektroniczny LCD, MP3 LCD, komputer, panel sterujący LCD, maszyna do tankowania CNC LCD, komputer przemysłowy LCD, konsola do gier LCD, LCD z kalendarzem wiecznym, LCD z zegarem.Układy LCDLCD urządzeń medycznych, LCD termostatu, LCD sprzętu domowego, LCD windy, LCD dla windy.
Umiejętności programowania segmentu LCD
Po pierwsze, podstawowe parametry segmentowanego kryształu ciekłego
1.Zadanie: cykl pracy
Parametr ten jest również ogólnie nazywany liczbą obowiązku lub liczbą kom, a segment kryształu płynnego generalnie przyjmuje tryb jazdy dynamicznego skanowania podziału czasu, w tym trybie,stosunek czasu skutecznego włączenia każdej kom na cały cykl skanowania, czyli cykl pracy, jest stały, równy liczbie 1/com.
2.Przewidywalność:
Drogowa forma fali SEG/COM LCD jest sygnałem analogowym, a stosunek napięcia analogowego każdego poziomu do najwyższego napięcia wyjściowego LCD nazywa się stronniczością, a ogólnie rzecz biorąc,Przejrzystość wyrażona jest jako stosunek najniższego napięcia do najwyższego napięcia wyjściowegoOgólnie rzecz biorąc, istnieje pewna zależność między stronniczością a obowiązkiem, im większa liczba obowiązków, tym krótszy czas skanowania odpowiadający każdej komórce,i aby osiągnąć taką samą jasność wyświetlacza i kontrast wyświetlacza, napięcie von należy zwiększyć, a różnica między poziomem selektywnym a poziomem nieselektywnym musi zostać zwiększona, tj. Bias musi zostać zwiększony,i istnieje empiryczna formuła pomiędzy obowiązkiem i Bias, a mianowicie:
Zaniedbań = 1/(√Dowód + 1)
3. VDD: napięcie robocze
Cząsteczki ciekłych kryształów potrzebują sygnałów AC do napędu, a długotrwałe napięcie prądu stałego dodane do obu końców cząsteczek ciekłych kryształów wpłynie na elektrochemiczne właściwości cząsteczek ciekłych kryształów,powodujące rozmycie wyświetlacza, skrócona długość życia i nieodwracalna niszczycielskość.
4.Ram: Skanowanie
Częstotliwość skanowania, częstotliwość napięcia zmiennego, która bezpośrednio napędza cząsteczkę ciekłego kryształu, wynosi zazwyczaj od 60 do 100 Hz,która jest określona w zależności od powierzchni i konstrukcji LCDPanelu, częstotliwość jest zbyt wysoka, co prowadzi do zwiększenia zużycia mocy napędowej, a częstotliwość jest zbyt niska, co powoduje migoczenie wyświetlacza,i jeśli istnieje wielokrotność całkowita między częstotliwością skanowania a częstotliwością źródła światła, wyświetlacz będzie również migotał.
Inne rzeczy, takie jak kąt widzenia, metoda podłączenia, zakres temperatury roboczej itp., niech to wykona dostawca zgodnie ze specyficznymi potrzebami;
Jeśli chodzi o sposób sterowania wyświetlaniem kodu segmentu, niektóre MCU, takie jak MSP4304152 obsługują sterownik kodu segmentu, jeśli nie, można użyć specjalnego sterownika IC, takiego jak HT1621B / HT1622, itp.,po tym jak kierowca skończy, to nic więcej niż zapis danych, a każdy bit danych kontroluje odpowiedni wyświetlacz kodu segmentu lub nie;
Zasada jest taka sama, ale użycie pewnych umiejętności języka C sprawi, że program będzie bardziej zwięzły i wydajny;
