Szczegóły Produktu:
|
| Kluczowe słowa: | 6,86-calowy typ barowy TFT | Rozstrzygnięcie: | 480x1280 |
|---|---|---|---|
| interfejs: | MIPI | Szpilki: | 40 PIN-ów |
| Ekran dotykowy: | Opcjonalnie | Luminancja powierzchni: | 800 cd/m2 (nitów) |
| Żywotność diody LED: | 40 000 godzin | Kierunek patrzenia: | Wszystkie kąty widzenia |
| Połączenie: | Rodzaj złącza | Temperatura robocza: | ¥20°C do +70°C |
| Zgodność: | Zgodny z REACH i RoHS | Orzecznictwo: | ISO9001:2015 / ISO14000:2015 |
| Podkreślić: | 480 × 1280 barów TFT LCD,800 nitów bar TFT LCD,LCD TFT bar klasy przemysłowej |
||
Pobierz arkusz danych
SFTO686XC-7108BN Specyfikacja.pdf
FL7707N_DS_V0.2_20230324_Klient.pdf
O tym przedmiocie.SFTO686XC-7108BN
Wyświetlacz TFT LCD o szerokości 6,68 cali, o rozdzielczości 480x1280 pikseli i wysokiej jasności 800 nitów, zaprojektowany w celu zapewnienia wyraźnego wyświetlenia w różnych warunkach oświetleniowych.Poniżej przedstawiono szczegółowe wprowadzenie produktu:
Specyfikacje ekranu wyświetlania:
Rozmiar: 6,68 cala, odpowiedni do zastosowań przemysłowych z ograniczoną powierzchnią.
Rozdzielczość: 480x1280 pikseli, zapewniając wyraźny obraz i wyświetlacz tekstu, odpowiedni do okazji wymagających wysokiej rozdzielczości ekranu.
Technologia wyświetlania:
Przyjęcie technologii TFT (Thin Film Transistor) zapewnia szybką reakcję i wysoki kontrast wyświetlacza, odpowiedni do dynamicznych obrazów i filmów.
Jasność:
Wysoka jasność 800 nit zapewnia jasną widoczność w jasnych środowiskach przemysłowych lub na zewnątrz.
Kolor:
Obsługuje 16,7 miliona kolorowych wyświetlaczy, zdolnych do prezentowania bogatych kolorów i delikatnych obrazów.
Typ interfejsu:
Może zapewniać interfejs MIPI, który jest szybkim seryjnym interfejsem nadającym się do łączenia urządzeń mobilnych i modułów wyświetlaczy o wysokiej wydajności.
Kąt widzenia:
Ekran LCD TFT klasy przemysłowej zazwyczaj ma szeroki kąt widzenia (typ IPS), zapewniając dobre wrażenia wizualne z różnych kątów.
Temperatura pracy:
Zaprojektowane zgodnie ze standardami przemysłowymi, zdolne do stabilnej pracy w szerokim zakresie temperatur od -20 do +70°C i przystosowane do różnych trudnych warunków.
Trwałość:
Wysoka trwałość konstrukcji, nadająca się do ciągłej pracy przez 24 godziny na dobę, zapewniająca długoterminową stabilność i niezawodność.
Scenariusze zastosowań:
Odpowiedni do różnych zastosowań przemysłowych i handlowych, takich jak automatyka przemysłowa, sprzęt medyczny, monitorowanie ruchu drogowego, monitorowanie bezpieczeństwa itp.
Usługi dostosowane do potrzeb:
W zależności od potrzeb klienta mogą być świadczone dostosowane usługi, w tym określone interfejsy, rozmiary, jasność itp.
Ten 6,68-calowy wyświetlacz TFT LCD klasy przemysłowej jest idealnym wyborem dla zastosowań przemysłowych, które wymagają wyraźnego wyświetlenia w różnych warunkach oświetlenia ze względu na wysoką rozdzielczość, wysoką jasność,i charakterystyki szerokiego kąta widzenia.
Cechy
| Pozycja | Zawartość | Jednostka |
| Rodzaj LCD | TFT | - |
| Wyświetlanie koloru | 16M | |
| Kierunek widzenia | Wszystkie | O godzinie |
| Temperatura pracy | -20~+70 | °C |
| Temperatura przechowywania | -30~+80 | °C |
| Rozmiar modułu | 66.6*181.0*4.6 | mm |
| Obszar aktywny ((W × H) | 60.19*160.51 | mm |
| Liczba kropek | 480×RGB×1280 | kropki |
| Napięcie zasilania | 3.3 | V |
| Podświetlenie | 12-LED (białe) | sztuk |
| Jasność (LCM) | 800 | cd/m2 |
| Przeniesienie danych | MIPI | - |
| Rodzaj złącza LCM | AFC30-S40FCC-00 | 0.5PITCH 40pin |
| System sterowania | FL7707 |
Rysunek mechaniczny
Opis szpilki
| Numer PIN. | Symbol | Funkcja |
| 1 | GND | Powierzchnia |
| 2 | D0P | MIPI Wprowadzenie pasów danych 0 (pozytywne) |
| 3 | D0N | MIPI Wprowadzenie pasów danych 0 (niewłaściwe) |
| 4 | GND | Powierzchnia |
| 5 | D1P | MIPI Wprowadzenie pasów danych1 (pozytywne) |
| 6 | D1N | MIPI Wpływ pasów danych1 (negatywny) |
| 7 | GND | Powierzchnia |
| 8 | CLKP | Wprowadzenie MIPI CLK (pozytywne) |
| 9 | CLKN | Wprowadzenie MIPI CLK (niewłaściwe) |
| 10 | GND | Powierzchnia |
| 11 | D2P | MIPI Wprowadzenie pasów danych2 (pozytywne) |
| 12 | D2N | Wprowadzenie pasów danych MIPI2 (niewłaściwe) |
| 13 | GND | Powierzchnia |
| 14 | D3P | MIPI Wpływ pasów danych3 (pozytywny) |
| 15 | D3N | MIPI Wprowadzenie pasów danych 3 (niewłaściwe) |
| 16-17 | GND | Powierzchnia |
| 18-19 | VCC-1V8 | Wyrób zębów |
| 20 | REFCLK/NC | NC |
| 21 | SDA/NC | NC |
| 22 | SCL/NC | NC |
| 23 | BIST/NC | NC |
| 24 | RSTB | Aktywne niskie, aby wejść w stan resetu. |
| 25 | STBYB | NC |
| 26 | AVDD/NC | NC |
| 27 | GND | Powierzchnia |
| 28-29 | K | Podświetlenie LED |
| 30 | GND | Powierzchnia |
| 31 | VGL/NC | NC |
| 32-33 | GND | Powierzchnia |
| 34 | VGH/NC | NC |
| 35-36 | A | Moc światła LED |
| 38-39 | VDD-3V3 | Zapewnienie zasilania (~ 3,3 ~ 3,6 V) |
| 40 | VCOM/NC | NC |
Maksymalne ratingi bezwzględne
| Parametry | Symbol | Warunki | Min. | Rodzaj | Maksymalnie | Jednostka |
| Zasilanie | VDD | Ta=25°C | - | 3.3 | - | V |
| Brama na napięciu zasilania | VGH | - | 15 | - | V | |
| Włókno źródła zasilania | VGL | - | -11 | - | V |
Charakterystyka elektryczna ((Vss=0V,Ta=25°C)
| Parametry | Symbol | Warunki | Min. | Rodzaj | Maksymalnie | Jednostka | |
| Zasilanie | VDD | Ta=25°C | - | 3.3 | 3.6 | V | |
| Zasilanie | IOVCC | Ta=25°C | - | 1.8 | - | V | |
| Napięcie wejściowe | /H/ | HIV | VIOVCC=1,8V | 0.8VIOVCC | - | VIOVCC | V |
| /L/ | VIL | VIOVCC=1,8V | 0 | - | 0.2VIOVCC | V | |
Specyfikacja podświetlenia LED ((VSS=0V,Ta=25°C)
| Pozycja | Symbol | Warunki | Min. | Rodzaj | Maksymalnie | Jednostka | |
| Napięcie zasilania | - | - | - | 9.6 | - | V | |
| Prąd zasilający | Jeśli | - | - | 240 | - | mA | |
| Prąd prądowy | Normalne | Ipn | 3 serii żetonów x 4 | - | - | mA | |
| Zmrażanie | Ipd | - | - | - | |||
| LED LIFE | - | - | 40000 | - | - | Godziny | |

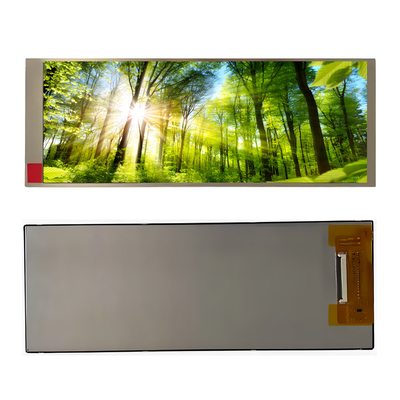

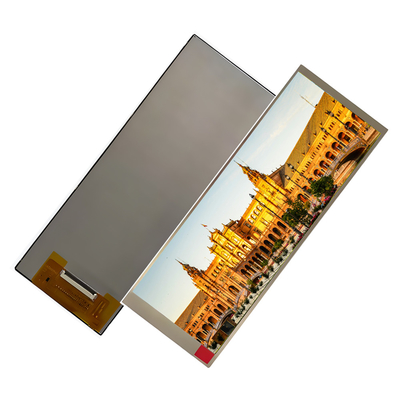

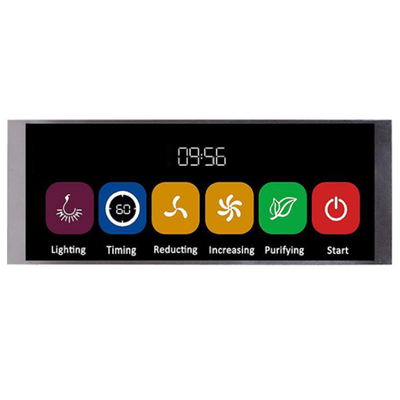

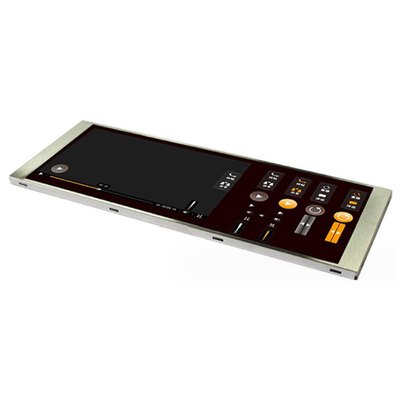

Obraz produktu
