0.66 cali IIC OLED Display 16 Pin z 64x48 pikseli, białe/niebieskie czcionki Ultra Low Power OLED Display

0.66 cali IIC OLED Display 16 Pin 64x48 pikseli Opis produktu

SFOM066YZ16-6448WB-01Moduł OLED ma średnicę przekątną 0,66 cala, składa się z 64 x 64 pikseli.SFOM066YZ16-6448WB-01 wyposażony w sterownik PCB z interfejsem IIC,Płyty PCB z 16 otworami montażowymi są łatwą metodą dla klientów do mocowania modułów w swoich aplikacjach.SFOM066YZ16-6448WB-01moduł jest wbudowany z SSD1306 IC; obsługuje interfejs IIC, obowiązek jazdy 1/64, napięcie zasilania dla logiki wynosi od 3,3 V do 5 V, poziom I/O od 5 V do 3 V z obwodem konwersyjnym,wyświetlacz o 50% prądu deski kontrolnej wynosi 80mA @3.3VDD (typowa wartość). połączenie modułu to 7 szpilów nagłówkowych, opcjonalne 4 szpilki połączenia szpilów nagłówkowych.
Ten moduł OLED nadaje się do zastosowań w inteligentnym domu, urządzenia medycznego, inteligentnego sterowania, licznika itp. może działać w temperaturach od -40°C do +85°C;


1. 0,66 cala mini OLED wyświetlacz z rozdzielczością 64X48 i SSD1306 chipset
2. Ultra niskie zużycie energii: oświetlenie na pełnym ekranie 0,08w
3. Cztery otwory montażowe dla łatwej instalacji
4. Typ interfejsu: IIC (może zostać zmieniony na SPI)
5. Wspiera różnorodne układy sterowania: w pełni kompatybilne z Arduino serii 51, serii msp430, stm32/2 CSR IC, ETC
6napięcie prądu stałego 3V - 5V

Charakterystyka:

SAEF Technology jest profesjonalnym dostawcą modułów OLED. Dostarczamy szeroką gamę standardowych modułów OLED o pasywnej matrycy OLED (PMOLED) / OLED dot matrix display oraz moduli OLED o niestandardowej konstrukcji,Ekrany graficzne OLED i panele wyświetleniowe OLEDStruktura mechaniczna obejmuje Chip on Board (COB), Chip on Glass (COG) i TAB (Tape Automated Bonded).Moduły SAEF OLED są wyposażone we wszystkie ważne zalety

• Szybszy czas reakcji At +25 °C 10 μsec.
• Nieograniczony kąt widzenia do 175 stopni
• Cienkie
• Wysoka jasność
• Wysoki współczynnik kontrastu ️do 100001 ̇
• Ograniczona temperatura działania -40 °C ~ 80 °C
• Mniejsze zużycie energii

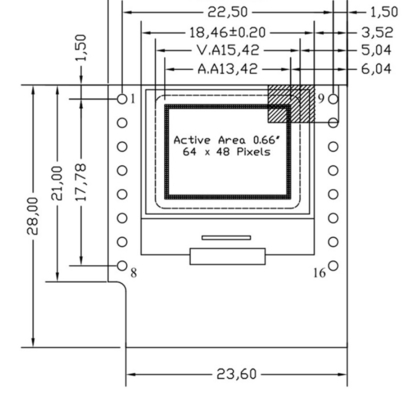

0.66 cali IIC OLED Display 16 Pin z 64x48 pikseli, białe/niebieskie czcionki Ultra-Low Power OLED Display Rysunek produktu

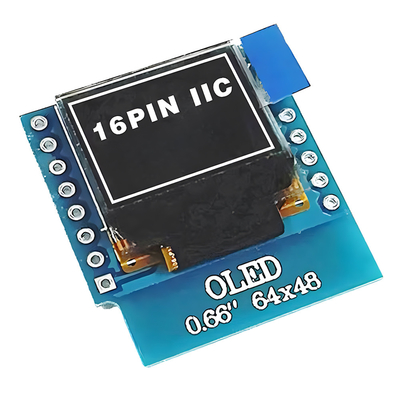

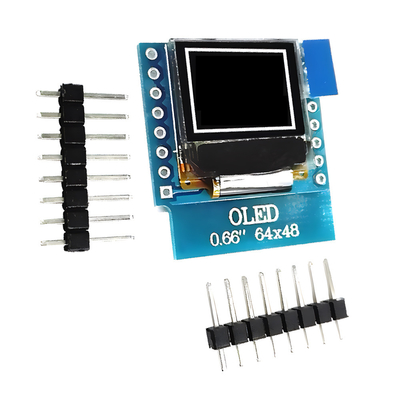

0.66 cali IIC OLED Display 16 Pin z 64x48 pikseli, białe/niebieskie czcionki Ultra-Low Power OLED Display Obraz produktu

Zrozumieć zasadę wyświetlacza OLED - bawić się z różnymi sposobami korzystania z modułów OLED

Moduł OLED posiada cztery tryby pracy, a mianowicie 6800 i 8080 interfejsów równoległych, 4-przewodowy seryjny tryb interfejsu SPI i tryb interfejsu IIC.Relacja między ustawieniami BS1/BS2 a trybem interfejsu modułu jest przedstawiona w poniższej tabeli::

Definicja domyślna modułu OLED SAEF Technology to BS0 do GND, BS1 i BS2 do VCC (tryb 8080), jeśli chcesz go ustawić na inne tryby,musisz zmodyfikować ustawienia BS0-BS2 z lutownicy na tylnej stronie OLED(Zmiana sprzętu)
Z schematu wiemy, że jest w sumie 16 szpilów, a z 16 linii użyliśmy tylko 15 szpilów, a jedna z nich wisząca.i pozostało 13W różnych trybach, liczba linii sygnałowych potrzebnych jest inna, w trybie 8080 wszystkie 13 są potrzebne, z których jeden jest powszechny, czyli reset line RST (RES),który możemy bezpośrednio podłączyć do resetu MCU (aby potwierdzić, że metoda resetu jest taka sama)W trybie IIC potrzebne są tylko 2 wiersze!

W trybie pracy IIC potrzeba tylko dwóch linii, a trybem pracy IIC jest użycie dwóch przewodów do symulacji IIC do uzyskania danych.

Kontroler OLED jest SSD1306, czyli goły ekran jest napędzany przez SSD1306, który jest również powszechnie stosowanym układem sterowania LED.

pamięć wideo modułu OLED
Sam OLED nie ma pamięci wideo, a jego pamięć wideo zależy od SSD1306.Każda strona zawiera 128 bajtów, w sumie 8 stron, co jest dokładnie 128 * 64 rozmiar macierzy kropek.
Jednakże, ponieważ OLED nie może kontrolować jednej matrycy kropkowej naraz, może kontrolować tylko 8 kropkowej matrycy.
Ponieważ każdy zapis jest zapisywany w bajtach, istnieje problem, jeśli użyjemy trybu tylko zapisu do obsługi modułu, wtedy musimy zapisywać 8 punktów naraz, więc kiedy rysujemy punkt,Musimy dowiedzieć się obecny stan każdego bitu bajt gdzie punkt do ustawienia jest zlokalizowany (0/1W przeciwnym razie pisane dane zastąpią poprzedni stan, a wynikiem będzie wyświetlanie niektórych punktów, które nie muszą być wyświetlane,lub te, które powinny być wyświetlane nie są wyświetlaneW trybie czytelnym możemy najpierw odczytać bajt, który ma zostać napisany, uzyskać aktualną sytuację, a następnie zapisać go do grama po zmodyfikowaniu bitów, które mają zostać przepisane,tak, że nie wpłynie na poprzednią sytuacjęJednakże wymaga to możliwości odczytu GRAM, w trybie 3-przewodowym lub 4-przewodowym SPI moduł nie obsługuje odczytu, a tryb odczytu->-do-> zapisu jest również stosunkowo powolny.
Używamy więc metody tworzenia OLED GRAM (w sumie 128 bajtów) wewnątrz STM32 i przy każdej modyfikacji, tylko modyfikujemy GRAM na STM32 (w rzeczywistości SRAM), a po modyfikacji,wpisz GRAM na STM32 do OLED GRAM jednocześnieOczywiście metoda ta ma również wady, czyli dla tych mikrokontrolerów o bardzo małej pamięci SRAM (takich jak seria 51), jest bardziej uciążliwa.
