Szczegóły Produktu:
|
| Produkt: | Monochromatyczny moduł wyświetlacza graficznego LCD 128x64 | Rozstrzygnięcie: | 128x64 punktów |
|---|---|---|---|
| Wyświetl kierunek: | godzina 12 | Rodzaj LCD: | FSTN, pozytywny |
| Typ polaryzatora: | Transmisyjny | Rozmiar modułu: | 49,0 dł. × 38,0 szer. × 2,85 wys. mm |
| obszar wyświetlania: | 46×27 mm | Układ scalony sterownika: | ST7565R |
| Kod PIN: | 34 piny | Interfejsy: | Interfejs 8080 MCU LUB interfejs 6800 MCU LUB 4-liniowy interfejs SPI |
| Temperatura robocza: | -20°C do +70°C | Napięcie zasilania: | 3,3 V (typowa wartość) |
| DOŻYWOTNI: | 40 000 godzin | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 128x64 Monochromatyczny wyświetlacz graficzny LCD,Monokromatyczny wyświetlacz graficzny LCD FSTN,Monokromatyczny wyświetlacz graficzny LCD COG |
||
Chiny Monochrom Graficzne LCD Display Module 128x64 ST7565R FSTN Pozytywny wyświetlacz COG Wprowadzenie produktu
SAEF Technology SFBM12864YBA01 to monochromatyczny moduł LCD typu graficznego 128x64 COG.
| Produkt: | Monochromatyczny moduł wyświetlacza graficznego LCD 128x64 | Rozstrzygnięcie: | 128x64 kropki |
|---|---|---|---|
| Widoczny kierunek: | Dwanaście. | Rodzaj LCD: | FSTN, pozytywny |
| Polaryzator: | Przekaźnik | Wielkość modułu: | 49.0L × 38.0W × 2.85H mm |
| Obszar widokowy: | 46 × 27 mm | System sterowania: | ST7565R |
| Numer szpilki: | 34 szpilki | Interfejsy: | 8080 MCU Interface OR 6800 MCU Interface OR 4-line SPI Interface |
| Temperatura pracy: | -20°C do +70°C | napięcie zasilania: | 3.3V ((Wartość typowa) |
| Czas trwania: | 40000 godzin | Zgodność: | Zgodność z przepisami REACH i RoHS |
Wyświetlacz danych RAM (DDRAM)
RAM danych wyświetlania przechowuje dane pikseli dla ekranu LCD. Jest to 65-row przez 192-kolumny adresowalny szereg. Każdy piksel może być wybrany, gdy określone są adresy stron i kolumn.65 wierszy jest podzielonych na 8 stron (strona 0~strona 7) z 8 liniami oraz na 9 stronę (strona 8) z jedną linią (tylko D0)Dane są zapisywane do 8 linii każdej strony bezpośrednio przez D0 do D7.Kontroler LCD i interfejs MPU działają niezależnie, dane mogą być zapisywane do pamięci RAM w tym samym czasie, gdy dane są wyświetlane bez migotania na ekranie LCD.
Obwód adresu strony
Ten obwód służy do dostarczania adresu strony do wyświetlania danych w pamięci RAM.Adres strony musi być ustawiony przed dostępem do zawartości DDRAM. Adres strony 8 jest specjalnym obszarem pamięci RAM dla ikon i wyświetlanie danych D0 jest tylko ważne.
Obwód adresu kolumny
Obwód adresowy kolumny ma 8-bitowy licznik ustawiony wstępnie, który dostarcza adres kolumny do pamięci RAM danych wyświetlania (DDRAM).Wskazany adres kolumny jest zwiększany (+1) przy każdym dostępie do danych wyświetlania do odczytu/zapisu. Umożliwia to ciągły dostęp do danych wyświetlania MPU. Flaga sterowania MY może odwrócić kolejność wyjścia płytek COM.A flaga MX umożliwia odwrócenie relacji między adresem kolumny a wyjściami SEG. Po zmianie ustawień flagi MX konieczne jest ponowne zapisanie danych wyświetlania do pamięci DDRAM
Proszę zapoznać się z arkuszem danych ST7565R.
Częste pytania:
Czy mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
Co z czasem realizacji?
Odpowiedź: W przypadku produktów dostępnych na półce, próbki na magazynie natychmiast. 1-1,5 tygodnia dla ponownego wykonania próbek. 4-6 tygodni dla masowej produkcji. W przypadku produktów projektowanych, 2-3 dni dla propozycji rysunku licznika;2 godziny do pobierania próbek przy zatwierdzaniu rysunku; 5-6 godzin w przypadku serii próbnej/produkcji seryjnej przy zatwierdzeniu próbki.
Q3. Czy macie jakieś ograniczenie MOQ dla zamówienia próbki i produkcji?
A: Niski MOQ. Dostępne są 3-5 sztuk do sprawdzenia próbek. MOQ produkcji masowej jest zwykle 1K / partia. Wspieramy ilość niższą niż MOQ MP dla zamówienia trail-run / PP-run.
P4: Jak wysyłasz towary i jak długo trwa ich przywóz?
Odpowiedź: Wysyłka za pomocą DHL, UPS, FedEx lub TNT. Dojazd trwa 5-7 dni. Wysyłka lotnicza i morska również opcjonalna.
P5: Jak wykonać zamówienie modułu LCD?
A: Po pierwsze, daj nam znać swoje wymagania lub aplikację.
Po drugie, cytujemy zgodnie z Waszymi wymaganiami lub sugestiami.
Po trzecie, klient potwierdza próbki i składa depozyt na formalne zamówienie.
Po czwarte, zorganizujemy produkcję.
P6: Czy można wydrukować moje logo na produkcie LCD?
O: Tak. Proszę poinformować nas formalnie na etapie projektowania, a my zrobimy próbki z Twoim logo na próbkę i zatwierdzenie. Po zatwierdzeniu próbki, produkcja masowa będzie kontynuować zatwierdzone próbki.
Q7: Czy oferujesz gwarancję na produkty?
O: Tak, oferujemy 1 rok gwarancji na nasze produkty.
P8: Jak postępować z wadliwymi?
A: Po pierwsze, Nasze produkty są produkowane w ścisłym systemie kontroli jakości i wadliwy wskaźnik będzie mniejszy niż 0,2%.
Po drugie, w okresie gwarancji wyślemy nowe płyty LCD z nowym zamówieniem w niewielkiej ilości.Naprawiamy je i odesłamy do Ciebie lub możemy omówić rozwiązanie w tym ponowne połączenie zgodnie z rzeczywistą sytuacją.
Chiny Monochromiczny graficzny moduł wyświetlacza LCD 128x64 ST7565R FSTN Pozytywny wyświetlacz COG Rysunek produktu

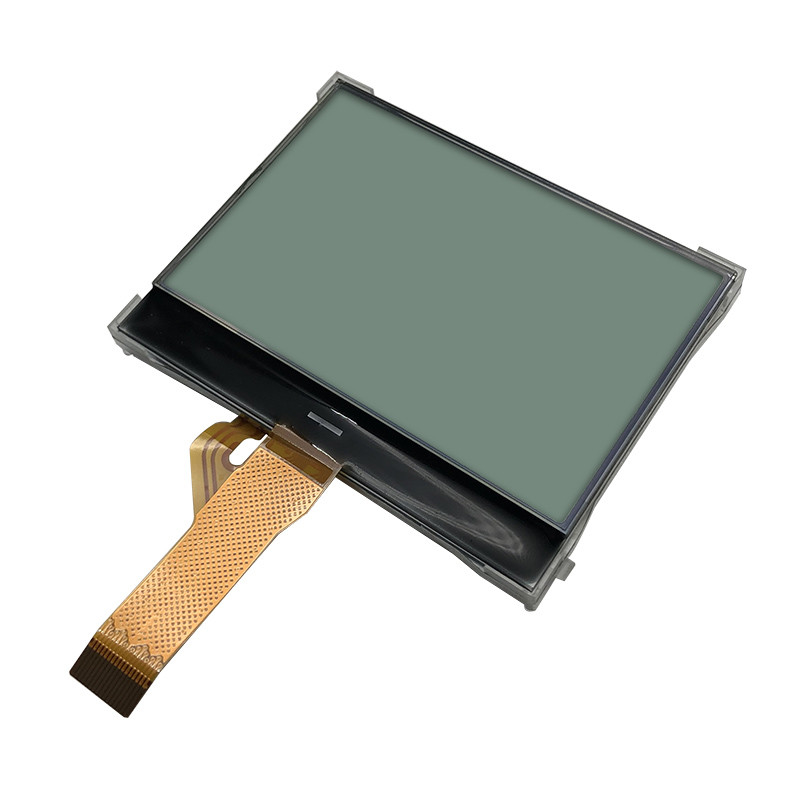

(bez podświetlenia)

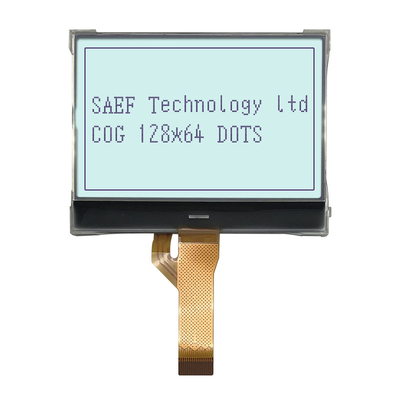

(z podświetleniem)
128x64 COG Graficzna LCM Demonstracja rzeczywistego produktu
