Wyświetlacz USB PCAP TFT 15,6 cali, Chiński wyświetlacz LCD zewnętrzny EDP 15,6 cali TFT z jasnością powierzchni 1000 nitów

Wyświetlacz USB PCAP TFT 15,6 cali, Chiński wyświetlacz LCD zewnętrzny EDP 15,6 cali TFT z jasnością powierzchni 1000 nitówOpis produktu

Wyświetlacz TFT SFTO1560SMT-7050A3-N PCAP to 15,6-calowy moduł TFT LCD o aktywnej matrycy kolorowej, który wykorzystuje amorficzne krzemowe TFT (transystory z cienkim filmem) jako aktywne urządzenia przełączania.6 cali diagonalnie zmierzona aktywna rea z rozdzielczością Full-HD (1920 pozioma przez 1080 pixelów pionowych). Każdy piksel jest podzielony na czerwone, zielone, niebieskie kropki, które są rozmieszczone w pionowym pasku i moduł ten może wyświetlać 16,7M ((zaokrąglone) ((6bit + 2FRC) kolory i gamę kolorów 45%.Kierowca LED do jazdy pod światłem tylnym jest wbudowany w tym modelu.

Wyświetlacz TFT SFTO1560SMT-7050A3-N PCAP pokazuje grafiki i teksty na panelu 1920×3×1080 z kolorami 16,7M (8,8 bitów) za pomocą interfejsu eDP (Embedded Display Port) Ver1.2 i dostarcza +3.napięcie zasilania 3VDC dla napędu paneli TFT-LCDW tym panelu SFTO1560SMT-7050A3-N TFT-LCD, filtry kolorowe dla doskonałej wydajności kolorystycznej są wbudowane w celu uzyskania jaśniejszych i wyraźniejszych obrazów,umożliwiając optymalne wykorzystanie tego wyświetlacza w aplikacjach multimedialnychOptymalne widoki we wszystkich kierunkach.Bez sterownika LED z oświetleniem wstecznym.Specyfikacja prędkości transferu EDP: 2.7Gbps/2 pas 8bit.

* Rodzaj rezerwy
* interfejs eDP
* Szybka reakcja
* 6-bitowa głębokość barwy (Hi-FRC), wyświetlacz 16,7M kolorów
* Wbudowane światło tylne typu krawędzi (LED)
* Kompatybilny z RGB98% i NTSC45% (NTSC72% jest również dostępny)
* Wysoki współczynnik jasności i kontrastu, niskie odbicie i szeroki kąt widzenia
* Tylko DE (data enabled)
* Bez Rohs i Halogenów
* TEO 6.0, ES6.0 Zgodne
* Korekta gamma

Charakterystyka:

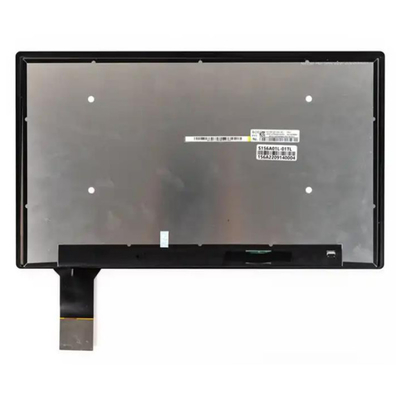

Wyświetlacz USB PCAP TFT 15,6 cali, Chiński wyświetlacz LCD zewnętrzny EDP 15,6 cali TFT z jasnością powierzchni 1000 nitów Produkt IMagia

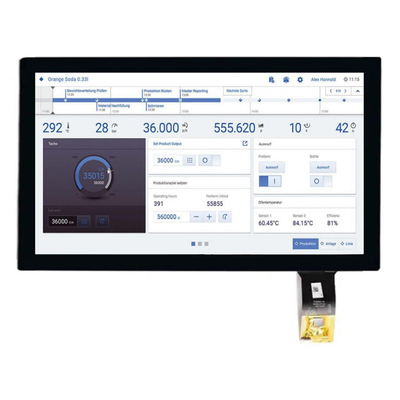

Wyświetlacz USB PCAP TFT 15,6 cali, Chiński wyświetlacz LCD zewnętrzny EDP 15,6 cali TFT z jasnością powierzchni 1000 nitów ProduktRysunek

Wprowadzenie do eDP i jego różnice od DP

Embedded DisplayPort (eDP) to interfejs panelowy nowej generacji opracowany przez Video Electronics Standards Association (VESA) dla aplikacji mobilnych,który nie tylko przewyższa tradycyjny interfejs sygnału różnicowego niskiego napięcia (LVDS), ale dodaje również wiele nowych funkcji w celu zmniejszenia zużycia energii przez system w najnowszej wersji 1.4 specyfikacji,oczekuje się, że przyspieszy rozwój penetracji eDP na rynku urządzeń mobilnychW 2008 r. przemysł PC wypuścił po raz pierwszy nowy standard interfejsu transmisji wideo - wbudowany DisplayPort, znany również jako eDP, aby zaspokoić potrzeby wbudowanych paneli wyświetleniowych.eDP stopniowo zastępuje stary interfejs transmisji sygnału różnicowego niskiego napięcia (LVDS), zwłaszcza na rozdzielczości FHD (1,920x1,080 lub 1,920x1,200) lub większej niż FHD. Można łatwo znaleźć aplikacje eDP w różnych produktach z wbudowanymi panelami wyświetlaczy, w tym w komputerach komputerowych all-in-one,komputery nośne, lub tabletek.

eDP pochodzi ze standardu DisplayPort i z czasem ewoluował w szereg unikalnych funkcji dla aplikacji z wbudowanymi panelami wyświetlaczy.4 wydanego przez Video Electronics Standards Association (VESA) pod koniec 2012 roku zawiera wiele nowych funkcji mających na celu zmniejszenie zużycia energii przez systemWiększość ludzi nie jest zbyt świadoma różnic między DisplayPort a eDP, ale poniżej porównamy związek i różnice między nimi,i wyjaśnić wyjątkowe cechy i korzyści z eDP.

W celu ustalenia specyfikacji eDP należy odnieść się do standardu DisplayPort

Jeśli chcesz zrozumieć eDP, musisz najpierw zrozumieć, czym jest DisplayPort.eDP odnosi się w pełni do DisplayPortCo to jest DisplayPort? DisplayPort is a new video transmission interface used in the computer industry to replace the Video Graphics Array (VGA) and Digital Video Interface (DVI) interfaces in current personal computer (PC) applicationsW porównaniu ze starym interfejsem DisplayPort ma wiele zalet, ponieważ przyjmuje sprzężenie prądu przemiennego i niskiego napięcia,który jest kompatybilny z procesami submikronowymi i może być bezpośrednio zintegrowany z różnymi komponentami wyjściowymi obrazu, takie jak centralna jednostka przetwarzania (CPU), graficzna jednostka graficzna (GPU), procesor aplikacji (Application Processor) itp. Na końcu odbiorcy sygnału wideo,może być również bezpośrednio stosowany do złożonego i wysoce zintegrowanego sterownika czasu skalarnego i paneli LCD (TCON)DisplayPort (w tym eDP) jest jedynym interfejsem wideo, który wykorzystuje pakiety do przesyłania informacji wideo i audio,więc nowe funkcje mogą być dodawane ciągle przy zachowaniu dobrej kompatybilności wstecznej.

DisplayPort (w tym eDP) jest najlepszym dostępnym interfejsem wyświetlania wydajności, zdolnym do przesyłania 60 klatek na sekundę i 30-bitowych danych kolorowych na panelu o rozdzielczości 4K,i jest jedynym interfejsem wyświetlania, który może sterować wieloma monitorami z jednym urządzeniem wyjściowym za pośrednictwem węzła lub łańcucha Daisy (eDP go nie obsługuje). DisplayPort może być również używany z różnymi zewnętrznymi adapterami wyświetlaczy (donglami), takimi jak DisplayPort do VGA, DVI lub HDMI.

Czip przetwarzający obrazy może obsługiwać zarówno DisplayPort, jak i eDP z tą samą warstwą fizyczną wyjściową.Największą różnicą jest to, że eDP jest zaprojektowany specjalnie dla środowisk takich jak laptopy i tablety, które wykorzystują baterie., podczas gdy DisplayPort jest zwykle używany, gdy istnieje zewnętrzne źródło zasilania.

Podobnie jak DisplayPort, eDP ma trzy podstawowe architektury

Poniżej znajduje się krótki opis podstawowej architektury DisplayPort, w tym głównego łącza, kanału pomocniczego i szkolenia łącza DisplayPort.Główne kanały przesyłania danych audiowizualnych Jak wspomniano wcześniej, DisplayPort wykorzystuje sygnały sprzężone z prądem przemiennym, które są kompatybilne z submikrowymi procesami półprzewodnikowymi stosowanymi obecnie lub w przyszłości.Protokół kodowania danych wykorzystuje tę samą metodę kodowania 8b/10b jak inne sekwencyjne interfejsy transmisji danych, takie jak Universal Sequence Bus (USB), PCI Express (PCIe), SATA itp., przez które do jednoczesnego przesyłania danych i sygnałów zegarowych wymagana jest tylko para par sygnałów różniczkowych, w przeciwieństwie do LVDS, DVI,HDMI i inne czasy, które wymagają niezależnych linii zegaraPoza tym, the fact that DisplayPort transmits data is scrambled and there is no clock signal at all greatly reduces the radio frequency interference (RFI) problem that is common when mobile devices with wireless connectivity using the legacy video transmission interface are installed, zwiększając wydajność transmisji bezprzewodowej systemu i zmniejszając potrzebę projektowania osłon RFI.

Złącza standardu DisplayPort składają się z czterech par linii sygnału różnicowego lub czterech głównych pasów, które przesyłają dane wideo przez główne pasy,i może być wybrany do przesyłania danych za pomocą jednegoPonadto DisplayPort definiuje trzy różne prędkości przesyłu, z których każda ma możliwość 1,62 Gbit/s, 2,7 Gbit/s lub 5,4 Gbit/s.Ponieważ DisplayPort używa metody kodowania 8b/10b, co po szyfrowaniu doda kilku dodatkowych bitów danych, maksymalna prędkość przesyłu danych, która może być faktycznie obsługiwana, wynosi: (4 kanały) x (5,4 Gbit/s na pas) x (8/10 Coding Overhead) = 17,28 Gbit/s.Ważną cechą DisplayPort jest to, że w przeciwieństwie do innych interfejsów transferu wideo, prędkość transferu nie zmienia się wraz z prędkością pikseli, wykorzystuje stałą prędkość transferu, podobną do zwykłego kanału transferu danych, dzięki czemu może być stosowana w różnych zastosowaniach,takie jak wyświetlacze z wieloma ekranami o różnych wymaganiach dotyczących przepływu czasuPonadto zastosowanie stałej prędkości przesyłu może również zoptymalizować konstrukcję obwodu związanego z interfejsem przesyłowym dużych prędkości,i zjawisko zakłóceń elektromagnetycznych (EMI) i RFI jest bardziej przewidywalne. Obrazy DisplayPort są przesyłane w mikro-paketach z odpowiednimi odstępami czasu w celu dostosowania się do współczynnika zegarowego pikseli.Informacje o szybkości pobierania próbek strumienia audio, strumieniowania audio i danych atrybutów głównego strumienia, takich jak prędkość pikseli obrazu, kształtowanie wideo i dane czasu monitorowania).

Kanały AUX do przesyłania ustawień i instrukcji

Złącze DisplayPort zawiera również niezależny dwukierunkowy kanał pomocniczy transmisji, zwany kanałem AUX lub AUX w skrócie,który wykorzystuje dwie różnicowe linie sygnałowe z prędkością pojedynczego kierunku tylko około 1 Mbit/s do przesyłania ustawień i poleceń sterowania, i będą omawiane później w celu dalszego wykorzystania w eDP.Wykorzystanie AUX obejmuje odczytywanie informacji z rozszerzonej identyfikacji zdolności wyświetlania (EDID) w celu zapewnienia prawidłowego formatu obrazu (inne interfejsy, takie jak LVDS, VGA, DVI i HDMI są przesyłane za pośrednictwem I2C); Przeczytaj zawartość elementów DisplayPort obsługiwanych przez wyświetlacz, takich jak liczba głównych kanałów, prędkość przesyłania i inne elementy;Ustawić różne konfiguracje wyświetlacza; Przeczytaj rejestr stanu wyświetlania. EDID jest jednoznacznie zdefiniowany i nie ma nic wspólnego z interfejsem wyświetlania,a pozostałe scratchpady znajdują się w DPCD (DisplayPort Configuration Data) scratchpad przy odbiorniku DisplayPortProces łączenia pomaga zwiększyć niezawodność głównych kanałów.Połączenie to proces, w którym nadajnik i odbiornik DisplayPort ustanawiają połączenie przed przesłaniem danychPodczas procesu połączenia,nadajnik dostosowuje różne amplitudy wahania napięcia i inne cechy sygnału (przedwymowa), dopóki nie zostanie dostosowany do idealnego poziomu w odbiorniku. nadajnik i odbiornik komunikują się ze sobą za pośrednictwem AUX, aby ustalić, czy połączenie jest udane, a połączenie może zwiększyć niezawodność kanału głównego,zmniejszenie błędów danych, oraz zrekompensować różnice elektryczne spowodowane różnymi długościami i rodzajami kabli,zwłaszcza różnice spowodowane trasy sygnału na płycie systemowej nadajnika i odbiornika. Może również kompensować zmiany elektryczne spowodowane uszkodzeniem kabli, złączy lub uszkodzeniem sprzętu. Połączenie zaczyna działać, gdy tylko połączenie DisplayPort jest włączone.,przed przesyłaniem danych wideo połączenie przesyła serię specjalnych wzorców danych,i źródło może wysyłać cztery różne amplitudy sygnału i cztery różne poziomy charakterystyki sygnałuCały proces połączenia może trwać od 500 mikrosekund do kilku mikrosekund, w zależności od liczby dokonywanych dostosowań.
Do dalszej analizy (patrz w produkcie 15,6 cala).
