Szczegóły Produktu:
|
| Kluczowe słowa: | Wyświetlacz LCD TFT o przekątnej 13,3 cala | Rozstrzygnięcie: | 1920*1080 pikseli |
|---|---|---|---|
| Rozmiar LCD: | 305.1 x 178,5 x 2,45 mm (w/o Dotknięcie) | LCD z dotykiem: | 327,2 x 215,2 x 6,3 mm (z ekranem dotykowym) |
| Aktywny obszar: | 293,76 x 165,24 mm | Interfejs LCD: | EDP |
| Interfejs CTP: | USB | Ekran dotykowy: | CTP (projekcyjny pojemnościowy ekran dotykowy) |
| Luminancja powierzchni: | 300 cd/m2 - 1000 cd/m2 | Temperatura robocza: | -10℃ do +60℃ |
| Temperatura przechowywania.: | -20℃ do +60℃ | Typ wyświetlacza: | IPS pełny kąt widzenia |
| Obsługa powierzchni: | Mgła 25%, 3H | Współczynnik kontrastu: | 1000 |
| Kolor wyświetlacza: | 16,7 mln | Żywotność diody LED: | 30 000 godzin |
| świadectwo: | ISO9001:2015 / ISO1400:2015 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Wyświetlacz EDP TFT LCD 13,3 cali,Wyświetlacz LCD TFT o przekątnej 13 |
||
13.3-calowy wyświetlacz TFT LCD z przewidywanym pojemnościowym dotykiem, wyświetlacz EDP TFT LCD 13,3-calowy FHD 1920*1080 rozdzielczośćOpis produktu
Wyświetlacz SFTO1330JD-7057A-CT TFT LCD to 13,3-calowy moduł TFT LCD o aktywnej matrycy kolorowej wykorzystujący amorficzne krzemowe TFT (Thin Film Transistors) jako aktywne urządzenia przełącznikowe.SFTO1330JD-7057A-CT TFT moduł wyświetlacza LCD ma 130,3 cala diagonalnie zmierzony obszar aktywny z rozdzielczością Full-HD (1920 pozioma przez 1080 pixelów pionowych).Moduł ten może wyświetlać 16.7M ((zaokrąglone) ((6bit+2FRC) kolory i gamę kolorów 72%.
Wyświetlacz SFTO1330JD-7057A-CT TFT LCD pokazuje grafiki i teksty na panelu 1920×3×1080 z 16,7M kolorów za pomocą interfejsu eDP (Embedded Display Port) Ver1.2 i dostarcza +3.napięcie zasilania 3VDC dla napędu paneli TFT-LCDW tym panelu wyświetlania SFTO1330JD-7057A-CT TFT LCD, filtry kolorowe dla doskonałej wydajności kolorystycznej są wbudowane w celu uzyskania jaśniejszych i jaśniejszych obrazów,umożliwiając optymalne wykorzystanie tego wyświetlacza w aplikacjach multimedialnychOptymalne widoki we wszystkich kierunkach.Bez sterownika LED z oświetleniem wstecznym.Specyfikacja prędkości transferu EDP: 2.7Gbps/2 pas 8bit.
* Rodzaj rezerwy
* interfejs eDP
* Szybka reakcja
* 6-bitowa głębokość barwy (Hi-FRC), wyświetlacz 16,7M kolorów
* Wbudowane światło tylne typu krawędzi (LED)
* Kompatybilny z RGB98% i NTSC45% (NTSC72% jest również dostępny)
* Wysoki współczynnik jasności i kontrastu, niskie odbicie i szeroki kąt widzenia
* Tylko DE (data enabled)
* Bez Rohs i Halogenów
* TEO 6.0, ES6.0 Zgodne
* Korekta gamma
Charakterystyka:
| Kluczowe słowa: | 13.3 cali wyświetlacz TFT LCD | Rozstrzygnięcie: | 1920*1080 pikseli |
|---|---|---|---|
| Rozmiar LCD: | 305.1 x 178,5 x 2,45 mm (w/o Dotyk) | LCD z dotykiem: | 327.2 x 215,2 x 6,3 mm (z dotykiem) |
| Obszar aktywny: | 2930,76 x 165,24 mm | Interfejs LCD: | EDP |
| Interfejs CTP: | USB | Ekran dotykowy: | CTP (projekcyjny, pojemnościowy ekran dotykowy) |
| Światłość powierzchni: | 300 Cd/m2 - 1000 Cd/m2 | Temperatura pracy: | -10°C do +60°C |
| Temperatura przechowywania: | -20°C do +60°C | Typ wyświetlacza: | IPS pełne kąty widzenia |
| Obsługa powierzchni: | Mgła 25%, 3H | Wskaźnik kontrastu: | 1000 |
| Kolor wyświetlacza: | 160,7 M | Żywotność LED: | 30000 godzin |
| Certyfikat: | ISO9001:2015 / ISO1400:2015 | Zgodność: | Zgodność z przepisami REACH i RoHS |

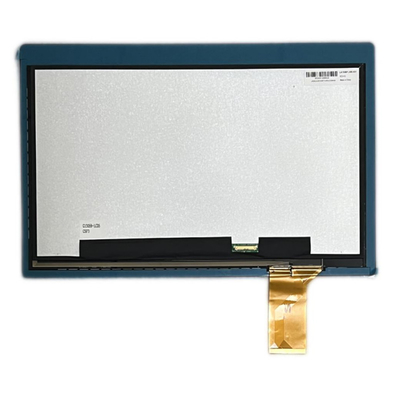

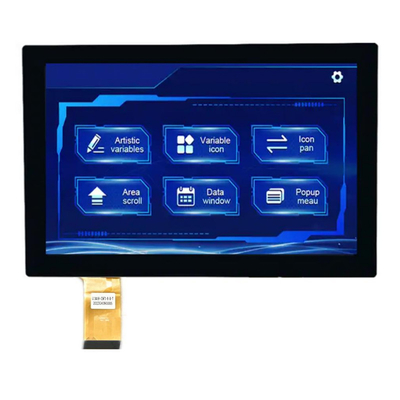

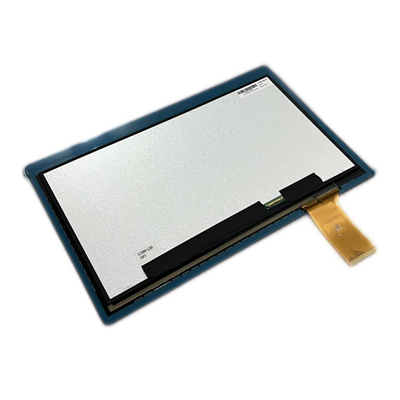

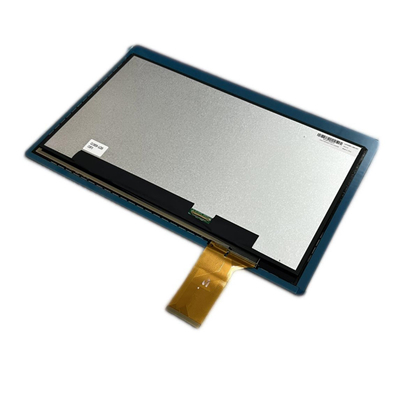

13.3 cali wyświetlacz TFT LCD z przewidywanym pojemnościowym dotykiem, wyświetlacz EDP TFT LCD 13,3 cali FHD 1920*1080 rozdzielczość Produkt IMagia
13.3 cali wyświetlacz TFT LCD z przewidywanym pojemnościowym dotykiem, wyświetlacz EDP TFT LCD 13,3 cali FHD 1920*1080 rozdzielczośćRysunek
Wyświetlanie definicji szpilki
1 NC Brak połączenia
2 H-GND Ground
3 LAN1_N Łącze sygnału uzupełniającego _Lane1
4 LAN1_P Prawdziwy łącze sygnału _Lane1
5 H-GND Ground
6 LAN0_N łącze sygnału uzupełniającego _Lane0
7 LAN0_P Prawdziwy łącze sygnału _Lane0
8 H-GND Powierzchnia dużych prędkości
9 AUXP True Signal Link _Auxiliary Channel
10 AUXN łącze sygnałowe uzupełniające _kanał pomocniczy
11 H-GND Ground
12 Zasilanie LCD_VCC, 3.3V (typowe)
13 Zasilanie LCD_VCC, 3.3V (typowe)
14 BIST Panel autotest włączony
15 H-GND Ground
16 H-GND Ground
17 HPD HPD ((Hot Plug Detect) Pin sygnału
18 BL_GND Powierzchnia dużych prędkości
19 BL_GND Powierzchnia dużych prędkości
20 BL_GND Powierzchnia dużych prędkości
21 BL_GND Powierzchnia dużych prędkości
22 BL_EN Światło tylne włączone/wyłączone
23 BL_PWM Światło tylne
24 NC Brak połączenia
25 NC Brak połączenia
26 Moc podświetlenia BL_PWR
27 Moc podświetlenia BL_PWR
28 Moc podświetlenia BL_PWR
29 Moc podświetlenia BL_PWR
30 NC Brak połączenia
PCAB USB Pin Definicja
1 VCC
2 USB-
3 USB+
4 GND
Zakłady produkcyjne i certyfikaty
Przewidywany pojemność dotyku (PCAP)
Technologia dotykowa PCAP (Projected Capacitive Touch) zapewnia szybką i wrażliwą reakcję wraz z niezawodnością profesjonalną.
Technologia projekcji ekranu dotykowego pojemnościowego jest zaprojektowana do ścisłych zastosowań przemysłowych, medycznych i motoryzacyjnych.które jest zintegrowanym rozwiązaniem wbudowanym, które pomaga uprościć łańcuch dostaw i montaż.
Okładka szkłowa:
1kształt: specjalne rozmiary, kształty, obróbki krawędzi, otwory i wycięcia
2Kolor: drukowanie jedwabiu, logo
3Materiał szklany: szkło gorylskie, szkło hartowane, PMMA
4.Oprawy: lustro, AG, AR, AF
Czujnik:
1Materiał czujnika: szkło, film, film+film
2. FPC: Konstrukcja kształtu opcjonalna
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix itp.
4Interfejs: I2C, USB, RS232
