Szczegóły Produktu:
|
| Kluczowe słowa: | Wyświetlacz TFT PCAP o przekątnej 21,5 cala | Rozstrzygnięcie: | 1920*1080 pikseli |
|---|---|---|---|
| Rozmiar LCD: | 495.6 x 292,2 x 10,57 mm (w/o Dotknięcie) | LCD z dotykiem: | 526 x 324 x 15,16 mm (z ekranem dotykowym) |
| Obszar aktywny: | 476.064 ((H) x 267.786 ((V) mm | Interfejs LCD: | LVDS |
| Interfejs CTP: | USB | Ekran dotykowy: | CTP (projekcyjny pojemnościowy ekran dotykowy) |
| Luminancja powierzchni: | 1000 cd/m2 | Temperatura robocza: | -10℃ do +60℃ |
| Temperatura przechowywania.: | -20℃ do +60℃ | Typ wyświetlacza: | IPS pełny kąt widzenia |
| Obsługa powierzchni: | Mgła 25%, 3H | Współczynnik kontrastu: | 1000 |
| Kolor wyświetlacza: | 16,7 mln | Żywotność diody LED: | 30 000 godzin |
| świadectwo: | ISO9001:2015 / ISO1400:2015 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Wyświetlacz FHD PCAP TFT,Wyświetlacz TFT LVDS PCAP,Wyświetlacz TFT PCAP o przekątnej 21 |
||
** Pobierz arkusz danych **
SFTO2150SM-7048A3CT Specyfikacja.pdf
PCAP TFT Display 21,5 Inch FHD 1920*1080 Rozdzielczość, LVDS 21,5 Inch TFT LCD Display Z Wbudowanym sterownikiem podświetlenia LED Opis produktu
Wyświetlacz LCD TFT SFTO2150SM-7048A3CT PCAP to 21,5-calowy moduł LCD TFT o aktywnej matrycy kolorystycznej wykorzystujący jako aktywne urządzenia przełącznikowe amorficzne krzemowe TFT (Thin Film Transistors).SFTO2150SMT-7048A-CT PCAP TFT moduł wyświetlacza LCD ma 210,5-calowa diagonalnie zmierzona powierzchnia aktywna z rozdzielczością Full-HD (1920 pozioma przez 1080 pixelów pionowych).Moduł ten może wyświetlać 16.7M ((zaokrąglone) ((6bit+2FRC) kolory i gamę kolorów 72%.
Wyświetlacz SFTO2150SM-7048A3CT PCAP TFT pokazuje grafiki i teksty na panelu 1920×3×1080 z 16,7M kolorów za pomocą podwójnego kanału LVDS, 8 bitów danych RGB i dostarcza +3.napięcie zasilania 3VDC dla napędu paneli TFT-LCDW tym panelu wyświetlania SFTO2150SM-7048A3CT TFT LCD, filtry kolorowe dla doskonałej wydajności kolorystycznej jest wbudowany do uzyskania jaśniejszych i jaśniejszych obrazów,umożliwiając optymalne wykorzystanie tego wyświetlacza w aplikacjach multimedialnychOptymalne widoki są we wszystkich kierunkach.
* Rodzaj rezerwy
* Interfejs LVDS
* Szybka reakcja
* 6-bitowa głębokość barwy (Hi-FRC), wyświetlacz 16,7M kolorów
* Wbudowane światło tylne typu krawędzi (LED)
* Kompatybilny z RGB98% i NTSC45% (NTSC72% jest również dostępny)
* Wysoki współczynnik jasności i kontrastu, niskie odbicie i szeroki kąt widzenia
* Tylko DE (data enabled)
* Bez Rohs i Halogenów
* TEO 6.0, ES6.0 Zgodne
* Korekta gamma
Charakterystyka:
| Kluczowe słowa: | 21Wyświetlacz PCAP TFT o pojemności 0,5 cala | Rozstrzygnięcie: | 1920*1080 pikseli |
|---|---|---|---|
| Rozmiar LCD: | 495.6 x 292,2 x 10,57 mm (z/o dotykiem) | LCD z dotykiem: | 526 x 324 x 15,16 mm (z dotykiem) |
| Obszar aktywny: | 476.064 ((H) X 267.786 ((V) mm | Interfejs LCD: | LVDS |
| Interfejs CTP: | USB | Ekran dotykowy: | CTP (projekcyjny, pojemnościowy ekran dotykowy) |
| Światłość powierzchni: | 1000 Cd/m2 | Temperatura pracy: | -10°C do +60°C |
| Temperatura przechowywania: | -20°C do +60°C | Typ wyświetlacza: | IPS pełne kąty widzenia |
| Obsługa powierzchni: | Mgła 25%, 3H | Wskaźnik kontrastu: | 1000 |
| Kolor wyświetlacza: | 160,7 M | Żywotność LED: | 30000 godzin |
| Certyfikat: | ISO9001:2015 / ISO1400:2015 | Zgodność: | Zgodność z przepisami REACH i RoHS |

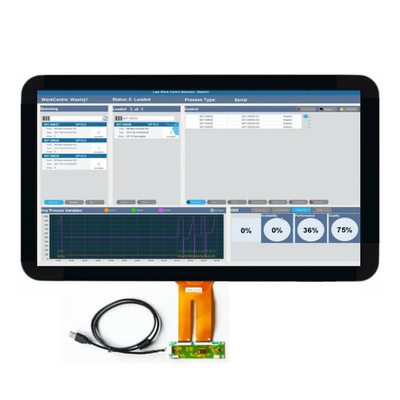

PCAP TFT Display 21,5 Inch FHD 1920*1080 Rozdzielczość, LVDS 21,5 Inch TFT LCD Display Z Wbudowanym sterownikiem podświetlenia LEDPpunkt IMagia

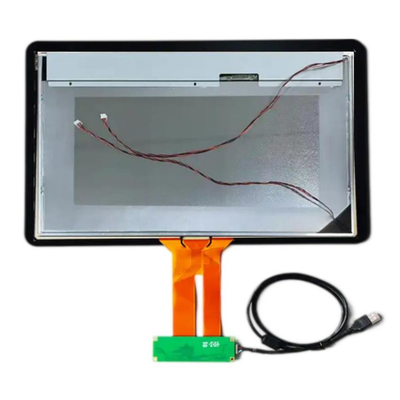

PCAP TFT Display 21,5 Inch FHD 1920*1080 Rozdzielczość, LVDS 21,5 Inch TFT LCD Display Z Wbudowanym sterownikiem podświetlenia LED ProduktRysunek
Wyświetlanie definicji szpilki
1 RxO0- ujemne dane wejściowe różnicowe LVDS (dane o różnicach)
2 Wprowadzenie dodatnich danych różniczkowych LVDS RxO0+ (dane o różnicach)
3 RxO1- Ujemne dane wejściowe różnicowe LVDS (dane o różnicach)
4 Wprowadzenie dodatnich danych różnicowych LVDS RxO1+ (dane o różnicach)
5 RxO2- Wprowadzenie danych różnicowych LVDS ujemnych (dane o różnicach)
6 Wprowadzenie danych o dodatnim różnicy LVDS RxO2+ (dane o różnicach)
7 GND Ground
8 RxOCLK- ujemne wejście różnicowego zegara LVDS (zegar niespotykany)
9 RxOCLK+ Pozytywne wejście różnicowego zegarka LVDS (zegarek niespotykany)
10 RxO3- Ujemne dane wejściowe o różnicy LVDS (dane o różnicach)
11 Pozytywne dane wejściowe o różnicy RxO3+ LVDS (dane o różnicach)
12 RxE0 - ujemne dane wejściowe różnicowe LVDS (dane parne)
13 Wprowadzenie danych o dodatnim różniczku LVDS RxE0+ (dane parne)
14 GND Ground
15 RxE1- Ujemne dane wejściowe różnicowe LVDS (dane parne)
16 RxE1+ Pozytywne dane wejściowe różnicowe LVDS (dane parne)
17 GND Ground
18 RxE2- Wprowadzenie danych różnicowych LVDS ujemne (dane parne)
19 Wprowadzenie danych o dodatnim różnicy LVDS RxE2+ (dane parne)
20 RxECLK - ujemne wejście różnicowego zegara LVDS (godziny parne)
21 RxECLK+ Ujemne wejście różnicowego zegara LVDS (godziny parne)
22 RxE3- Ujemne dane wejściowe różnicowe LVDS (dane parne)
23 Wprowadzenie danych o dodatnim różnicy LVDS RxE3+ (dane parne)
24 GND Ground 25 CTL CTL_DVR
26 CE CE_ DVR 27 NC Brak połączenia
28 napięcie wejściowe zasilania VDD
29 napięcie wejściowe zasilania VDD
30 napięcie wejściowe zasilania VDD
PCAB USB Pin Definicja
1 VBUS / VDD
2 DN / D-
3 DP / D+
4 GND
Zakłady produkcyjne i certyfikaty
Przewidywany pojemność dotyku (PCAP)
Technologia dotykowa PCAP (Projected Capacitive Touch) zapewnia szybką i wrażliwą reakcję oraz niezawodność profesjonalną.
Technologia projekcji ekranu dotykowego pojemnościowego jest zaprojektowana do ścisłych zastosowań przemysłowych, medycznych i motoryzacyjnych.które jest zintegrowanym rozwiązaniem wbudowanym, które pomaga uprościć łańcuch dostaw i montaż.
Okładka szkłowa:
1kształt: specjalne rozmiary, kształty, obróbki krawędzi, otwory i wycięcia
2Kolor: drukowanie jedwabiu, logo
3Materiał szklany: szkło gorylskie, szkło hartowane, PMMA
4.Oprawy: lustro, AG, AR, AF
Czujnik:
1Materiał czujnika: szkło, film, film+film
2. FPC: Konstrukcja kształtu opcjonalna
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix itp.
4Interfejs: I2C, USB, RS232
