Szczegóły Produktu:
|
| Produkt: | 0.49-calowy moduł wyświetlacza OLED | Liczba pikseli: | Grafika 64x32 |
|---|---|---|---|
| Układ scalony sterownika: | SSD1315 lub odpowiednik | Tryb wyświetlania: | Matryca pasywna |
| Kolor wyświetlacza: | Monochromatyczny (biały) | Obowiązek jazdy: | 1/32 Obowiązek |
| Rozmiar panelu: | 14,5 x 11,6 x 1,227 (mm) | Obszar aktywny: | 11,18 x 5,58 (mm) |
| Rozstaw pikseli: | 00,175 x 0,175 (mm) | Rozmiar piksela: | 0,155 x 0,155 (mm) |
| Kierunek patrzenia: | Wszystkie kąty widzenia | interfejs: | I2C |
| Połączenie: | Lutowanie/Hotbar (konfigurowalny) | Kod PIN: | 14 pinów (można dostosować) |
| DOŻYWOTNI: | 50,000 godzin @60cd/m2 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 0.49-calowy moduł wyświetlacza OLED,Moduł wyświetlacza OLED 64x32,Wyświetlacz OLED o pojemności 0 |
||
0.49-calowy OLED Moduł wyświetlania 64x32, OEL Moduł wyświetlania 0,49-calowy Wprowadzenie produktu
SFOS049XZ-7111ANModuł wyświetlacza OLED to wyświetlacz graficzny COG o rozdzielczości 64x32, o rozmiarze przekątnej 0,49 cala.Moduł jest wbudowany z SSD1315 IC; obsługuje interfejs I2C. Napięcie zasilania dla logiki wynosi 2,8 V, napięcie zasilania dla wyświetlacza wynosi 9 V, prąd operacyjny dla VDD wynosi 180 μA, obowiązek napędowy 1/32.
SFOS049XZ-7111ANModuł wyświetlacza OEL jest odpowiedni do urządzeń noszonych, aplikacji domowych i tak dalej. Moduł ten może działać w temperaturach od -40°C do +70°C; jego temperatura przechowywania waha się od -40°C do +85°C.
| Produkt: | 0.49-calowy moduł wyświetlacza OLED |
| Liczba pikseli: | Grafika 64x32 |
| System sterowania: | SSD1315 lub równoważny |
| Tryb wyświetlania: | Matryca pasywna |
| Kolor wyświetlacza: | Monochromatyczne (białe) |
| Praca przy kierownicy: | 1/32 Obowiązek |
| Rozmiar panelu: | 14.5 x 11.6 x 1.227 (mm) |
| Obszar aktywny: | 110,18 x 5,58 (mm) |
| Pixel Pitch: | 00,175 x 0,175 (mm) |
| Wielkość pikseli: | 00,155 x 0,155 (mm) |
| W kierunku widzenia: | Wszystkie kąty widzenia |
| Interfejs: | I2C |
| Połączenie: | Lutowanie/Hotbar (przystosowany) |
| Numer szpilki: | 14 pinów (może być dostosowane) |
| Czas trwania: | 50,000 godzin @60cd/m2 |
| Zgodność: | Zgodność z przepisami REACH i RoHS |
SAEF Technology jest profesjonalnym dostawcą modułów OLED. Dostarczamy szeroką gamę standardowych modułów OLED o pasywnej matrycy OLED (PMOLED) / OLED dot matrix display oraz moduli OLED o niestandardowej konstrukcji,Ekrany graficzne OLED i panele wyświetleniowe OLEDStruktura mechaniczna obejmuje Chip on Board (COB), Chip on Glass (COG) i TAB (Tape Automated Bonded).Moduły SAEF OLED są wyposażone we wszystkie ważne zalety:
Graficzne wyświetlacze OLED firmy SAEF Technology są dostępne w trzech strukturach mechanicznych, w tym w technologii COB, COG i TAB pasywnej matrycy.Dostępna rozdzielczość graficzna monochromatyczna OLED w wyświetlaczu graficznym OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 graficzne OLED, 200x16 graficzne OLED, OLED 128x32, OLED wyświetlacz 128x64, OLED 128x128, i 256x64 OLED Display.Graficzny wyświetlacz OLED w gamie produktów SAEF posiada wbudowane sterowniki i interfejsy obejmują równoległeModuły OLED posiadają napięcie 3V lub 5V w zależności od rozdzielczości/koloru.
SAEF oferuje szeroką gamę modułów wyświetlaczy OLED w rozmiarach od 0,42" do 5,5" OLED, takich jak 0,42" mikro OLED Display, 0,49" OLED Display, 0,66" mini OLED Display, 0,69" OLED, 0,91" OLED Display, 0,49" OLED Display.95" OLED, 0,96" OLED Display, 1,5" OLED Display, 2" OLED, 2,4" OLED, 2,7" OLED Display, 5,5" OLED Display i rozwiązania projektowe na zamówienie.
0.49-calowy OLED Moduł wyświetlania 64x32, OEL Moduł wyświetlania 0,49-calowy Rysunek produktu
Definicja szpilki
Pin1, pinC2P pin2, C2N pin3, C1P pin4, C1N
Pozytywny końcowy kondensatora odwracającego, ujemny końcowy kondensatora wzmacniającego.Muszą być pływające, gdy konwerter nie jest używany.
pin5, VBAT
Zapewnienie zasilania dla obwodu konwertera prądu stałego / prądu stałego. Jest to pin zasilania dla wewnętrznego bufora konwertera napięcia prądu stałego / prądu stałego. Musi być podłączony do zewnętrznego źródła, gdy używany jest konwerter.Należy go podłączyć do VDD, gdy konwerter nie jest używany..
szpilka6, VBREFNC
szpilka7, VSS
Podłoże obwodów logicznychTo jest szpilka podłoża.Działa jako odniesienie dla szpilek logicznych.Muszą być podłączone do zewnętrznego podłoża.
szpilka8, VDD
To jest wtyczka zasilania, musi być podłączona do zewnętrznego źródła.
szpilka9, RES#
Przywrócenie zasilania dla sterownika i sterownika. Ten pin jest wejściem sygnału resetowego. Kiedy pin jest niski, inicjalizacja chipa jest wykonywana.
szpilka10, SCL
Sygnał zegarowy autobusu IIC. Przekaz informacji w autobusie I2C następuje po sygmale zegarowym. Każdy przesył bitów danych odbywa się w ciągu jednego okresu zegarowego tego szczytu.
szpilka11, SDA
Ten pin działa jako kanał komunikacyjny między nadajnikiem a odbiornikiem.
12, IREF
Prąd referencyjny do regulacji jasności. Ten szpil jest szpilem referencyjnym prądu segmentu. Rezystor powinien być podłączony między tym szpilem a VSS. Ustaw prąd maksymalnie na 12,5 uA.
szpilka13, VCOMH
Wysoki poziom napięcia wyjściowego dla sygnału COM. Ten pin jest pinem wejściowym dla wysokiego poziomu napięcia wyjściowego dla sygnałów COM. Kondensator powinien być podłączony między ten pin a VSS.
szpilka14, VCC
Podpięcie dla panelu OEL. Jest to największy napięcie napięcia dodatni pin zasilania układu. Stabilizacyjny kondensator powinien być podłączony między tym pinem i VSS, gdy jest używany konwerter.Musi być podłączony do zewnętrznego źródła, gdy konwerter nie jest używany..

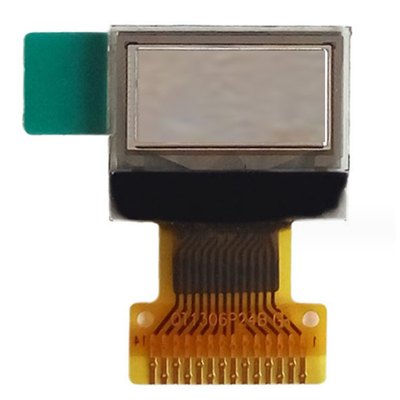

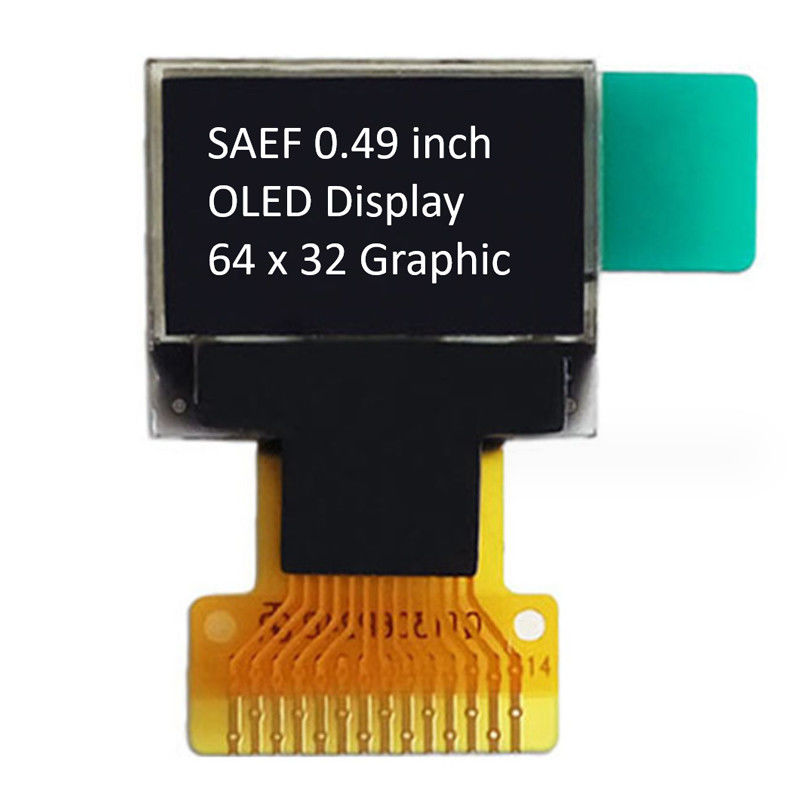

0.49-calowy OLED Moduł wyświetlania 64x32, OEL Moduł wyświetlania 0,49-calowy Obraz produktu
