0.5 cali OLED Display Module 88x48 Pixels Matryca pasywna z interfejsem I2C

00,5-calowy moduł wyświetlacza OLED 88x48, moduł wyświetlacza OEL 0,5 calaWprowadzenie produktu

SFOS050XZ-7112AN OLED Display Module jest wyświetlaczem graficznym COG o rozdzielczości 88x48, o przekątnej 0,5 cala.Model OLED został zaprojektowany jako produkt przemysłowy, który ma przewagę konkurencyjnej ceny. Moduł jest wbudowany z CH1115 IC; obsługuje interfejs I2C. Napięcie zasilania dla logiki wynosi 2,8V, napięcie zasilania dla wyświetlacza wynosi 9V, prąd operacyjny dla VDD wynosi 180μA, obowiązek napędowy 1/48.

Moduł wyświetlacza SFOS050XZ-7112AN OEL nadaje się do urządzeń noszonych, aplikacji inteligentnego domu itp. Moduł ten może działać w temperaturze od -40°C do +80°C;jego temperatury przechowywania wahają się od -40°C do +85°C.

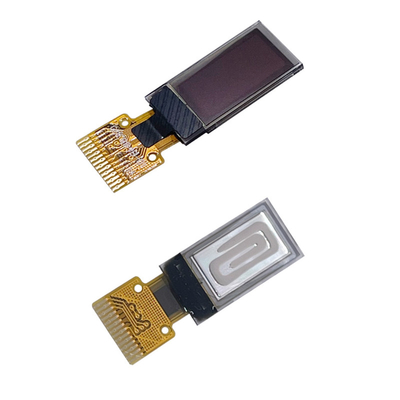

00,5-calowy moduł wyświetlacza OLED 88x48 pikseli, moduł wyświetlacza OEL 0,5 cala PRoduct Rysunek

Definicja szpilki

Pin1, C2P / Pin2, C2N / Pin3, C1P / Pin4, C1N

Pozytywny końcowy kondensatora odwracającego, ujemny końcowy kondensatora wzmacniającego.Muszą być pływające, gdy konwerter nie jest używany.

Pin 5.VDD2VBAT

Zapewnienie zasilania dla obwodu konwertera prądu stałego / prądu stałego. Jest to pin zasilania dla wewnętrznego bufora konwertera napięcia prądu stałego / prądu stałego. Musi być podłączony do zewnętrznego źródła, gdy używany jest konwerter.Należy go podłączyć do VDD, gdy konwerter nie jest używany..

Szpilka6, VBREFNC

Szpilka7, VSS

Podłoże obwodów logicznychTo jest szpilka podłoża.Działa jako odniesienie dla szpilek logicznych.Muszą być podłączone do zewnętrznego podłoża.

Szpilka8, VDD1

To jest wtyczka zasilania, musi być podłączona do zewnętrznego źródła.

Szpilka9, RES#

Przywrócenie zasilania dla sterownika i sterownika. Ten pin jest wejściem sygnału resetowego. Kiedy pin jest niski, inicjalizacja chipa jest wykonywana.

Szpilka10, SCL

Sygnał zegarowy autobusu IIC. Przekaz informacji w autobusie I2C następuje po sygmale zegarowym. Każdy przesył bitów danych odbywa się w ciągu jednego okresu zegarowego tego szczytu.

Szpilka11, SDA

Ten pin działa jako kanał komunikacyjny między nadajnikiem a odbiornikiem.

Pin12, IREF

Prąd referencyjny do regulacji jasności. Ten szpil jest szpilem referencyjnym prądu segmentu. Rezystor powinien być podłączony między tym szpilem a VSS. Ustaw prąd maksymalnie na 12,5 uA.

Szpilka13, VCOMH

Wysoki poziom napięcia wyjściowego dla sygnału COM. Ten pin jest pinem wejściowym dla wysokiego poziomu napięcia wyjściowego dla sygnałów COM. Kondensator powinien być podłączony między ten pin a VSS.

Szpilka14, VCC

Podpięcie dla panelu OEL. Jest to największy napięcie napięcia dodatni pin zasilania układu. Stabilizacyjny kondensator powinien być podłączony między tym pinem i VSS, gdy jest używany konwerter.Musi być podłączony do zewnętrznego źródła, gdy konwerter nie jest używany..

Uwaga 1: Wszystkie wyżej wymienione napięcia są oparte na zasadzie VSS = 0V.

Uwaga 2: W przypadku stosowania tego modułu powyżej powyższych maksymalnych wartości absolutnych może wystąpić trwałe uszkodzenie modułu.Moduł ten należy stosować w warunkach określonych w sekcji 3.W przypadku zastosowania tego modułu w tych warunkach może wystąpić awaria funkcjonowania modułu, a jego niezawodność może ulec pogorszeniu.

Uwaga 3: Zdefiniowane zakresy temperatur nie obejmują polaryzatora.

Uwaga 4: VPP = 7,5 V, Ta = 25 °C, 50% tablicy szachowej.Konfiguracja oprogramowania jest zgodna z sekcją 4.4 Inicjalizacja.Kroczenie okresu eksploatacji jest określone jako 50% osiągniętej początkowej jasności.Średnia żywotność operacyjna w temperaturze pomieszczenia jest oszacowana za pomocą aPPelerated operation at high temperature conditions.

* Pomiar optyczny wykonany przy VDD1 = 2,8 V, VPP = 8,0 V i 7,4 V. Konfiguracja oprogramowania jest zgodna z sekcją 4.4 Inicjalizacja.

Ustawienie zewnętrzne

{RES=1; delay(1000); RES=0; delay(1000); RES=1; delay(1000); write_i(0xAE); /*display off*/ write_i(0x00); /*set lower column address*/ write_i(0x10); /*set higher column address*/ write_i(0xB0);/*podaj adres strony*/ write_i(0x40); /* ustawić linie początkowe wyświetlacza*/ write_i(0x81); /* kontrolować kontrakt*/ write_i(0x88); /*4d*/ write_i(0x82); /* iref rezystor ustawić i regulować ISEG*/ write_i(0x00); write_i(0xA1);/*zestaw segmentów remap 0xA0*/ write_i(0xA2); /*set seg pads hardware configuration*/ write_i(0xA4); /*Disable Entire Display On (0xA4/0xA5)*/ write_i(0xA6); /*normal / reverse*/ write_i(0xA8); /*multiplex ratio*/ write_i(0x3F);/* obowiązek = 1/64*/ write_i(0xC8); /*Com kierunek skanowania 0XC0*/ write_i(0xD3); /*set display offset*/ write_i(0x00); /* */ write_i(0xD5); /*set osc division*/ write_i(0xa0); write_i(0xD9); /*set pre-charge period*/ write_i(0x22);wpisz_i(0xdb); /*set vcomh*/ write_i(0x40); write_i(0x31); /* Set pump 7.4v */ write_i(0xad); /*set charge pump enable*/ write_i(0x8a); /*Set DC-DC enable (0x8a=disable; 0x8b=enable) */ write_i(0xAF);/* wyświetlacz ON*/}nieważne zapisanie_i(niepodpisane znaki) { niepodpisane znaki m,da; unsigned int j; DC=0; CS=0; da=ins;for(j=0;j<8;j++) { m=da; SCL=0; m=m&0x80; if(m==0x80) { SDA=1; } else { SDA=0; } da=da<1; SCL=1; } CS=1;}void write_d(unsigned char dat) { unsigned char m,da;niepodpisany int j; DC=1; CS=0; da=dat; for(j=0; j<8; j++) { m=da; SCL=0; m=m&0x80; if(m==0x80) { SDA=1; } else { SDA=0; } da=da<1; SCL=1; } CS=1;} void delay ((unsigned int i) { while(i>0) { i--; }}

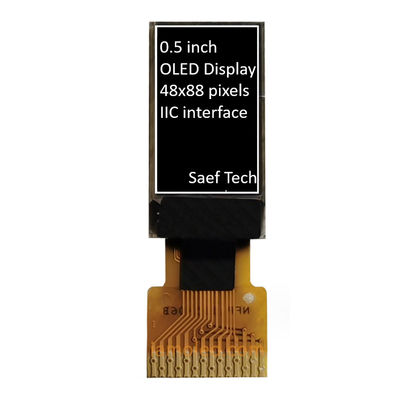

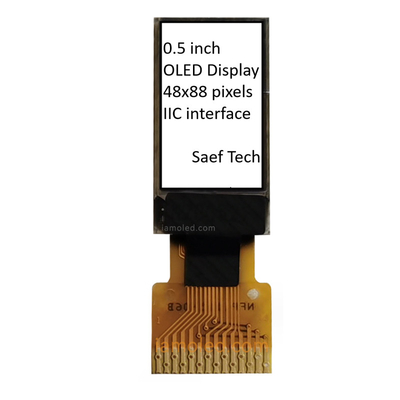

00,5-calowy moduł wyświetlacza OLED 88x48 pikseli, moduł wyświetlacza OEL 0,5 calaObraz produktu

Zakłady produkcyjne i certyfikaty

SAEF Technology jest profesjonalnym dostawcą modułów OLED

Dostarczamy szeroką gamę standardowych wyświetlaczy OLED (PMOLED) / OLED dot matrix oraz specjalnie zaprojektowanych modułów OLED charakteru, wyświetlaczy OLED graficznych i paneli wyświetleniowych OLED.Struktura mechaniczna obejmuje chip na pokładzie (COB)Moduły SAEF OLED są wyposażone w wszystkie ważne zalety::

• Szybszy czas reakcji At +25 °C 10 μsec.
• Nieograniczony kąt widzenia do 175 stopni
• Cienkie
• Wysoka jasność
• Wysoki współczynnik kontrastu ️do 100001 ̇
• Ograniczona temperatura działania -40 °C ~ 80 °C
• Mniejsze zużycie energii

Graficzne wyświetlacze OLED firmy SAEF Technology są dostępne w trzech strukturach mechanicznych, w tym w technologii COB, COG i TAB pasywnej matrycy.Dostępna rozdzielczość graficzna monochromatyczna OLED w wyświetlaczu graficznym OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 graficzne OLED, 200x16 graficzne OLED, OLED 128x32, OLED wyświetlacz 128x64, OLED 128x128, i 256x64 OLED Display.Graficzny wyświetlacz OLED w gamie produktów SAEF posiada wbudowane sterowniki i interfejsy obejmują równoległeModuły OLED posiadają napięcie 3V lub 5V w zależności od rozdzielczości/koloru.

SAEF oferuje szeroką gamę modułów wyświetlaczy OLED w rozmiarach od 0,42" do 5,5" OLED, takich jak 0,42" mikro OLED Display, 0,49" OLED Display, 0,5" OLED Display, 0,66" mini OLED Display, 0,69" OLED, 0.91-calowy ekran OLED, 0,95" OLED, 0,96" OLED Display, 1,5" OLED Display, 2" OLED, 2,4" OLED, 2,7" OLED Display, 5,5" OLED Display i rozwiązania projektowe na zamówienie.
